ГЗШ
Нет в наличии

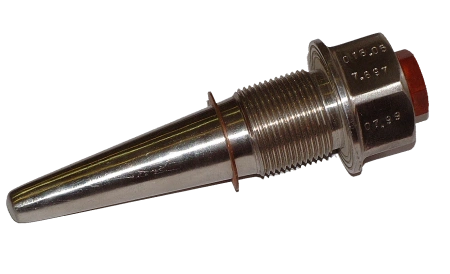

Гильза защитная штуцерная ГЗШ
Предназначена для защиты датчиков температуры от механического, химического и коррозионно-эрозионного воздействия измеряемой среды. Монтажная длина гильзы всегда измеряется от поверхности уплотнения датчика в гильзе в зависимости от исполнения (для датчиков с подвижным или неподвижным штуцером(Н) ). Все гильзы с конической присоединительной резьбой датчика изготавливаются в исполнении Н – под неподвижный штуцер.
Для датчиков температуры с подвижным штуцером
• Рисунок 1 - ГЗШ-1
• Рисунок 2 – Гильза ГЗШ–2
• Рисунок 3 – Гильза ГЗШ - 3
• Рисунок 4 – Гильза ГЗШ - 4
• Рисунок 1 - ГЗШ-1
• Рисунок 2 – Гильза ГЗШ–2
• Рисунок 3 – Гильза ГЗШ - 3
• Рисунок 4 – Гильза ГЗШ - 4
Для датчиков температуры с неподвижным штуцером
• Рисунок 5 – Гильза ГЗШ - 1
• Рисунок 6 – Гильза ГЗШ – 2
• Рисунок 7 – Гильза ГЗШ - 3
• Рисунок 8 – Гильза ГЗШ – 4
• Рисунок 9 – Гильза ГЗШ - 5
• Рисунок 10 – Гильза ГЗШ - 6
ГЗШ-1Ц, ГЗШ-1Ц Н, ГЗШ-2Ц, ГЗШ-2Ц Н для датчиков температуры с подвижным и неподвижным (Н) штуцером в цельноточеном исполнении
• Рисунок 11 - ГЗШ-1Ц, ГЗШ-1Ц Н (ГЗШ-1Ц - ЮВМА.408721.159-000…-029; ГЗШ-1Ц Н - ЮВМА.408721.159-030…-071)
• Рисунок 12 - ГЗШ-2Ц, ГЗШ-2Ц Н (ГЗШ-2Ц - ЮВМА.408721.159-072…-101; ГЗШ-2Ц Н - ЮВМА.408721.159-102…-143)
• Рисунок 13 – Гильза ГЗШ-1172 (ЮВМА.408721.158) (для датчиков температуры с подвижным штуцером)
• Рисунок 14 – Гильза ГЗШ-8040 (ЮВМА.408721.154) (для датчиков температуры с подвижным и неподвижным штуцером)
Размеры и параметры
• Таблица 1 – Размеры и параметры штуцерных защитных гильз
• Таблица 2
• Таблица 3 – Размеры и параметры гильз защитных штуцерных ГЗШ-1Ц, ГЗШ-1Ц Н и ГЗШ-2Ц, ГЗШ-2Ц Н
• Таблица 4 – Размеры и параметры гильз защитных штуцерных ГЗШ-1172
• Таблица 5 – Размеры и параметры гильз защитных штуцерных ГЗШ-8040
• Рисунок 6 – Гильза ГЗШ – 2
• Рисунок 7 – Гильза ГЗШ - 3
• Рисунок 8 – Гильза ГЗШ – 4
• Рисунок 9 – Гильза ГЗШ - 5
• Рисунок 10 – Гильза ГЗШ - 6
ГЗШ-1Ц, ГЗШ-1Ц Н, ГЗШ-2Ц, ГЗШ-2Ц Н для датчиков температуры с подвижным и неподвижным (Н) штуцером в цельноточеном исполнении
• Рисунок 11 - ГЗШ-1Ц, ГЗШ-1Ц Н (ГЗШ-1Ц - ЮВМА.408721.159-000…-029; ГЗШ-1Ц Н - ЮВМА.408721.159-030…-071)
• Рисунок 12 - ГЗШ-2Ц, ГЗШ-2Ц Н (ГЗШ-2Ц - ЮВМА.408721.159-072…-101; ГЗШ-2Ц Н - ЮВМА.408721.159-102…-143)
• Рисунок 13 – Гильза ГЗШ-1172 (ЮВМА.408721.158) (для датчиков температуры с подвижным штуцером)
• Рисунок 14 – Гильза ГЗШ-8040 (ЮВМА.408721.154) (для датчиков температуры с подвижным и неподвижным штуцером)
Размеры и параметры
• Таблица 1 – Размеры и параметры штуцерных защитных гильз
• Таблица 2
• Таблица 3 – Размеры и параметры гильз защитных штуцерных ГЗШ-1Ц, ГЗШ-1Ц Н и ГЗШ-2Ц, ГЗШ-2Ц Н
• Таблица 4 – Размеры и параметры гильз защитных штуцерных ГЗШ-1172
• Таблица 5 – Размеры и параметры гильз защитных штуцерных ГЗШ-8040
Гильза защитная штуцерная типа 1 сварной конструкции с донышком для датчика с подвижным штуцером с размерами D = М27х2, d = М20х1,5, с монтажной длиной гильзы под установку датчика L = 200 мм из стали 12Х18Н10Т, ТУ 4219-137-12150638-2006:
• Гильза ГЗШ – 1 D = М27х2 d = М20х1,5 L = 200 мм 12Х18Н10Т ТУ 4219-137-12150638-2006
Гильза защитная штуцерная типа 1 сварной конструкции с донышком для датчика с неподвижным штуцером «Н» с размерами D = М27х2, d = М20х1,5, с монтажной длиной гильзы под установку датчика L = 200 мм из стали 12Х18Н10Т, ТУ 4219-137-12150638-2006:
• Гильза ГЗШ – 1 Н D = М27х2 d = М20х1,5 L = 200 мм 12Х18Н10Т ТУ 4219-137-12150638-2006
Гильза защитная штуцерная типа 1 в цельноточёном исполнении для датчика с подвижным штуцером с размерами D = М33х2, d = М27х2, с монтажной длиной гильзы под установку датчика L = 200 мм из стали 10Х17Н13М2Т, ТУ 4219-137-12150638-2006:
• Гильза ГЗШ – 1Ц D = М33х2 d = М27х2 L = 200 мм 10Х17Н13М2Т ТУ 4219-137-12150638-2006
Гильза защитная штуцерная типа 1 в цельноточёном исполнении для датчика с неподвижным штуцером «Н» с размерами D = М33х2, d = М27х2, с монтажной длиной гильзы под установку датчика L = 200 мм из стали 10Х17Н13М2Т, ТУ 4219-137-12150638-2006:
• Гильза ГЗШ – 1Ц Н D = М33х2 d = М27х2 L = 200 мм 10Х17Н13М2Т ТУ 4219-137-12150638-2006
Гильза защитная штуцерная ГЗШ-1172 (см. таблицу 3) для датчика с подвижным штуцером с монтажной длиной гильзы под установку датчика 100 мм из стали 10Х17Н13М2Т:
• Гильза ГЗШ-1172 ЮВМА.408721.158-01 ТУ 4219-137-12150638-2006
Защитная штуцерная гильза ГЗШ-8040 (см. таблицу 3) для датчика с подвижным или неподвижным штуцером:
Для исполнения ГЗШ-8040 с размерами D = 13 мм, d = 8 мм с монтажной длиной гильзы под установку датчика L = 200 мм из стали 08Х18Н10Т, ТУ 4219-137-12150638-2006:
• Гильза ГЗШ-8040 ЮВМА.408721.154-34.01 ТУ 4219-137-12150638-2006
Для исполнения ГЗШ-8040 с размерами D = 12 мм, d = 7 мм с монтажной длиной гильзы под установку датчика 200 мм из стали 10Х17Н13М2Т, ТУ 4219-137-12150638-2006:
• Гильза ГЗШ-8040 ЮВМА.408721.154-35.02 ТУ 4219-137-12150638-2006
• Гильза ГЗШ – 1 D = М27х2 d = М20х1,5 L = 200 мм 12Х18Н10Т ТУ 4219-137-12150638-2006
Гильза защитная штуцерная типа 1 сварной конструкции с донышком для датчика с неподвижным штуцером «Н» с размерами D = М27х2, d = М20х1,5, с монтажной длиной гильзы под установку датчика L = 200 мм из стали 12Х18Н10Т, ТУ 4219-137-12150638-2006:
• Гильза ГЗШ – 1 Н D = М27х2 d = М20х1,5 L = 200 мм 12Х18Н10Т ТУ 4219-137-12150638-2006
Гильза защитная штуцерная типа 1 в цельноточёном исполнении для датчика с подвижным штуцером с размерами D = М33х2, d = М27х2, с монтажной длиной гильзы под установку датчика L = 200 мм из стали 10Х17Н13М2Т, ТУ 4219-137-12150638-2006:
• Гильза ГЗШ – 1Ц D = М33х2 d = М27х2 L = 200 мм 10Х17Н13М2Т ТУ 4219-137-12150638-2006
Гильза защитная штуцерная типа 1 в цельноточёном исполнении для датчика с неподвижным штуцером «Н» с размерами D = М33х2, d = М27х2, с монтажной длиной гильзы под установку датчика L = 200 мм из стали 10Х17Н13М2Т, ТУ 4219-137-12150638-2006:
• Гильза ГЗШ – 1Ц Н D = М33х2 d = М27х2 L = 200 мм 10Х17Н13М2Т ТУ 4219-137-12150638-2006
Гильза защитная штуцерная ГЗШ-1172 (см. таблицу 3) для датчика с подвижным штуцером с монтажной длиной гильзы под установку датчика 100 мм из стали 10Х17Н13М2Т:
• Гильза ГЗШ-1172 ЮВМА.408721.158-01 ТУ 4219-137-12150638-2006
Защитная штуцерная гильза ГЗШ-8040 (см. таблицу 3) для датчика с подвижным или неподвижным штуцером:
Для исполнения ГЗШ-8040 с размерами D = 13 мм, d = 8 мм с монтажной длиной гильзы под установку датчика L = 200 мм из стали 08Х18Н10Т, ТУ 4219-137-12150638-2006:
• Гильза ГЗШ-8040 ЮВМА.408721.154-34.01 ТУ 4219-137-12150638-2006
Для исполнения ГЗШ-8040 с размерами D = 12 мм, d = 7 мм с монтажной длиной гильзы под установку датчика 200 мм из стали 10Х17Н13М2Т, ТУ 4219-137-12150638-2006:
• Гильза ГЗШ-8040 ЮВМА.408721.154-35.02 ТУ 4219-137-12150638-2006
5
