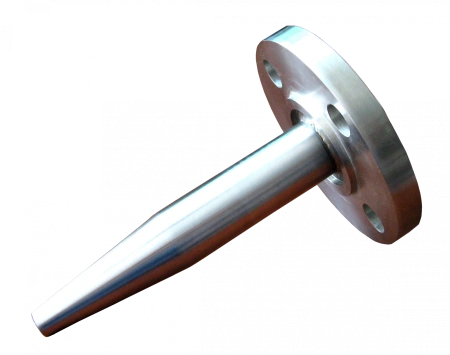

Гильза защитная фланцевая ГЗФ
Предназначена для установки и защиты датчика температуры от воздействия транспортируемой среды в нефтеперерабатывающей и химической промышленности при максимальном давлении до 20 МПа.Гильза изготавливается с фланцами, а также по техническому заданию заказчика с разработкой и согласованием конструкторской документации.
Монтажная длина гильзы всегда измеряется от поверхности уплотнения датчика в гильзе в зависимости от исполнения (для датчиков с подвижным или неподвижным штуцером (Н)).
Все гильзы с конической присоединительной резьбой датчика изготавливаются в исполнении Н – под неподвижный штуцер.
Для датчиков температуры с подвижным штуцером
• Рисунок 1 – Гильза ГЗФ - 1
• Рисунок 2 – Гильза ГЗФ - 2
• Рисунок 3 – Гильза ГЗФ - 3
Для датчиков температуры с неподвижным штуцером
• Рисунок 4 – Гильза ГЗФ - 1
• Рисунок 5 – Гильза ГЗФ - 2
• Рисунок 6 – Гильза ГЗФ - 3
Размеры и параметры
• Таблица 1 – Размеры и параметры фланцевых защитных гильз
• Таблица 2 – Размеры присоединительной резьбы для датчиков температуры
• Рисунок 1 – Гильза ГЗФ - 1
• Рисунок 2 – Гильза ГЗФ - 2
• Рисунок 3 – Гильза ГЗФ - 3
Для датчиков температуры с неподвижным штуцером
• Рисунок 4 – Гильза ГЗФ - 1
• Рисунок 5 – Гильза ГЗФ - 2
• Рисунок 6 – Гильза ГЗФ - 3
Размеры и параметры
• Таблица 1 – Размеры и параметры фланцевых защитных гильз
• Таблица 2 – Размеры присоединительной резьбы для датчиков температуры
Гильза защитная фланцевая типа 1 с фланцем, уплотнительной поверхности исполнения Е для датчика с подвижным штуцером на номинальное давление PN 10 МПа с номинальным диаметром DN 32 с присоединительной резьбой М20х1,5, с размерами погружаемой части d1xs - 16 х 2,5 мм, с монтажной длиной гильзы под установку датчика L=250 мм, из стали 12Х18Н10Т, ТУ 4219-137-12150638-2006:
• Гильза ГЗФ – 1 – Е РN=10,0 МПа DN=32 М20 х 1,5 16 х 2,5 мм L=250 мм 12Х18Н10Т ТУ 4219-137-12150638-2006
Гильза защитная фланцевая типа 1 с фланцем, уплотнительной поверхности исполнения Е для датчика с неподвижным штуцером на номинальное давление PN 10 МПа с номинальным диаметром DN 32 с присоединительной резьбой М20х1,5, с размерами погружаемой части d1 x s 16 х 2,5 мм, с монтажной длиной гильзы под установку датчика L=250 мм, из стали 12Х18Н10Т, ТУ 4219-137-12150638-2006:
• Гильза ГЗФ – 1 – Е Н РN=10,0 МПа DN=32 М20 х 1,5 16 х 2,5 мм L=250 мм 12Х18Н10Т ТУ 4219-137-12150638-2006
• Гильза ГЗФ – 1 – Е РN=10,0 МПа DN=32 М20 х 1,5 16 х 2,5 мм L=250 мм 12Х18Н10Т ТУ 4219-137-12150638-2006
Гильза защитная фланцевая типа 1 с фланцем, уплотнительной поверхности исполнения Е для датчика с неподвижным штуцером на номинальное давление PN 10 МПа с номинальным диаметром DN 32 с присоединительной резьбой М20х1,5, с размерами погружаемой части d1 x s 16 х 2,5 мм, с монтажной длиной гильзы под установку датчика L=250 мм, из стали 12Х18Н10Т, ТУ 4219-137-12150638-2006:
• Гильза ГЗФ – 1 – Е Н РN=10,0 МПа DN=32 М20 х 1,5 16 х 2,5 мм L=250 мм 12Х18Н10Т ТУ 4219-137-12150638-2006
