ТХА/1-1172 и ТХК/1-1172

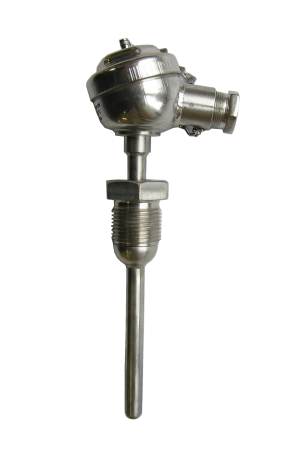

Преобразователь термоэлектрический хромель-алюмелевый ТХА/1-1172 и хромель-копелевый ТХК/1-1172
Для измерения температуры выхлопных газов на судах неограниченного района плавания.
| Наименование характеристики | Значение | ||
|
ТХА/1-1172 |
ТХХ/1-1172 |
||
|
Диапазон измеряемых температур, °С |
от минус 50 до +800 |
от минус 50 до +600 |
|
|
НСХ |
К |
L |
|
|
Класс допуска |
2 | ||
| Степень защиты от пыли и воды: |
IP54 |
||
Габаритный чертеж
• Рисунок В.1 – Штуцер подвижный
• Рисунок В.2 – Штуцер подвижный
• Рисунок Г.3 – Штуцер подвижный
• Рисунок Г.4 – Штуцер подвижный
• Рисунок Г.5 – Штуцер подвижный
• Рисунок Г.6 – Штуцер подвижный
• Рисунок Г.7 – Штуцер неподвижный
• Рисунок Г.8 – Штуцер подвижный
• Рисунок Г.9 – Штуцер подвижный
Исполнения
• Таблица В.1 – Размеры и параметры термопреобразователей
Термопреобразователь ТХА/1-1172, конструктивного исполнения по рис. В.3, длиной монтажной части L=320 мм, на условное давление рабочей среды 2,5 МПа, с изолированным рабочим спаем, с арматурой из стали 12Х18Н10Т с приемкой представителем заказчика с консервацией методом статического осушения:
• Термопреобразователь ТХА/1-1172 ВП 003-06 ЮВМА.400520.002 ТУ
То же, изготовленного под техническим наблюдением Российского морского регистра судоходства с консервацией методом статического осушения по ГОСТ 9.014:
• Термопреобразователь ТХА/1-1172 МР 003-06 ЮВМА.400520.002 ТУ
То же общепромышленного исполнения с приемкой ОТК без консервации методом статического осушения:
• Термопреобразователь ТХА/1-1172 003-06 ЮВМА.400520.002 ТУ без консервации
• Рисунок В.1 – Штуцер подвижный
• Рисунок В.2 – Штуцер подвижный
• Рисунок Г.3 – Штуцер подвижный
• Рисунок Г.4 – Штуцер подвижный
• Рисунок Г.5 – Штуцер подвижный
• Рисунок Г.6 – Штуцер подвижный
• Рисунок Г.7 – Штуцер неподвижный
• Рисунок Г.8 – Штуцер подвижный
• Рисунок Г.9 – Штуцер подвижный
Исполнения
• Таблица В.1 – Размеры и параметры термопреобразователей
Термопреобразователь ТХА/1-1172, конструктивного исполнения по рис. В.3, длиной монтажной части L=320 мм, на условное давление рабочей среды 2,5 МПа, с изолированным рабочим спаем, с арматурой из стали 12Х18Н10Т с приемкой представителем заказчика с консервацией методом статического осушения:
• Термопреобразователь ТХА/1-1172 ВП 003-06 ЮВМА.400520.002 ТУ
То же, изготовленного под техническим наблюдением Российского морского регистра судоходства с консервацией методом статического осушения по ГОСТ 9.014:
• Термопреобразователь ТХА/1-1172 МР 003-06 ЮВМА.400520.002 ТУ
То же общепромышленного исполнения с приемкой ОТК без консервации методом статического осушения:
• Термопреобразователь ТХА/1-1172 003-06 ЮВМА.400520.002 ТУ без консервации
