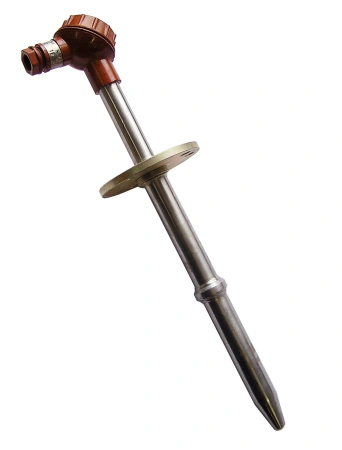

Термопреобразователь сопротивления ТСП(ТСМ)/1-1088
Термопреобразователь сопротивления платиновый и медный предназначен для измерения температуры жидких и газообразных сред в технологических процессах различных отраслей промышленности, не разрушающих защитную арматуру ТС.Термопреобразователь сопротивления выпускаться следующих типов:
- ТСП/1 – термопреобразователь сопротивления (ТС) платиновый по ГОСТ 6651, также с унифицированным выходным сигналом по ГОСТ 30232;
- ТСМ/1 – термопреобразователь сопротивления (ТС) медный по ГОСТ 6651, также с унифицированным выходным сигналом по ГОСТ 30232.
| Наименование характеристики | Значение | ||
|
ТСП/1 |
ТСМ/1 |
||
|
Класс допуска |
АА, А, В, С | А, В, С | |
|
НСХ |
Pt50; Pt100; Pt500; Pt1000, 46П; 50П; 100П; 500П; 1000П |
50М; 100М |
|
|
Тип ТС |
платиновый |
медный |
|
| Виды климатического исполнения |
УХЛ3.1, УХЛ2, УХЛ1 |
||
|
ТСП(ТСМ)/1-1088 |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
ЮВМА.400500.002ТУ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
Поле |
Описание характеристики |
| 1 | Тип (в соответствии с таблицей 2) и модификацию термопреобразователя (1088) |
| 2 |
Код исполнения термопреобразователей в соответствии с таблицей 3 и в скобках классификационное обозначение по НП-022 и через дробь класс безопасности по «Правилам классификации и постройки атомных судов и плавучих сооружений» РМРС |
| 3 |
Номер модели (в соответствии с таблицей 4), номер основного и дополнительного конструктивного исполнения, в соответствии частью 8 Технических условий ЮВМА.400500.002ТУ7 (допускается вместо номера основного и дополнительного конструктивного исполнения указать материал и диаметр погружаемой части арматуры d, а также присоединительную резьбу D по таблице 4 с указанием буквенного обозначения и числового значения, код типа головки и код термовставки (при необходимости) по таблице 5) |
| 4 |
Длина монтажной или погружаемой части защитной арматуры L, длину измерительного наконечника l, и расстояние от присоединения до головки L1 из диапазона, приведенного в таблице 4 и размеры выводов M по таблице 5 (для термопреобразователей без головки (код БГ1 и БГ2)) |
| 5 |
НСХ преобразования и количество чувствительных элементов (по таблице 2, указывается при заказе термопреобразователей с выходным сигналом по ГОСТ 6651-2009, при заказе термопреобразователя с одним ЧЭ, количество не указывается) или код унифицированного выходного сигнала в соответствии дополнительным конструктивным исполнением или в соответствии с таблицей 5 или таблице 6 (указывается при заказе термопреобразователя с унифицированным выходным сигналом единой конструкции) или обозначение вторичного измерительного преобразователя ИП1 и условное обозначение и длину кабельной линии связи между первичным и вторичным преобразователями приведенные в ЮВМА.400500.002Д8 «Преобразователи измерительные ИП1. Условное обозначение» (указывается при заказе термопреобразователя с унифицированным выходным сигналом блочной конструкции) |
| 6 |
Класс допуска по ГОСТ 6651-2009 или класс точности в соответствии с таблицей 6 или таблицей 7 (АА, А, В или С для термопреобразователей с выходным сигналом по ГОСТ 6651-2009 и 0,1, 0,15, 0,25, 0,5 или 1,0 для унифицированного выходного сигнала) |
| 7 |
Схему соединений выводных проводников по ГОСТ 6651-2009 (2 (двухпроводная), 3 (трехпроводная) или 4 (четырехпроводная)) (только для термопреобразователей с выходом по ГОСТ 6651-2009) |
| 8 |
Диапазон измеряемых температур в соответствии с таблицей 7, с учетом верхней предельной температуры материала арматуры по таблице 4 (для термопреобразователей с унифицированным выходным сигналом) |
| 9 | Код конструктивного исполнения устройства ввода в соответствии с таблицей 8 |
| 10 |
Код встроенного цифрового индикатора в соответствии с таблицей 5 |
| 11 |
Код климатического исполнения для термопреобразователей с унифицированным выходным сигналом в соответствии с таблицей 9 (код по умолчанию 1.3 (УХЛ3.1 по ГОСТ 15150‑69 с температурой эксплуатации от минус 10 до 70 °С), допускается при заказе не указывать) |
| 12 |
Первичная поверка СИ (при необходимости первичной поверки проставляется индекс ПП) |
| 13 |
Код монтажных частей по ЮВМА.400500.002Д10 «Комплекты монтажных частей. Условное обозначение» |
| 14 |
Обозначение технических условий ЮВМА.400500.002ТУ |
Примеры записи термопреобразователей
Термопреобразователь ТСП/1 модификации 1088, морского исполнения, предназначенный для эксплуатации на атомных судах и плавучих сооружениях с ЯЭУ класса безопасности 2 по правилам РМРС и классификационным обозначением 2НОУ по НП-022 (код МР (2НОУ)), модели 14, с материалом арматуры 08Х18Н10Т, диаметром погружаемой части арматуры d = 8 мм, с присоединительной резьбой D = М22х1,5, с головкой Н72, с длиной погружаемой части L = 200 мм, с расстоянием от головки до уплотнения L1 = 100 мм, с длиной заужения измерительного наконечника l = 50 мм, с унифицированным выходным сигналом о от 0 до 5 мА или от 4 до 20 мА или от 0 до 5 В или от 0,4 до 2,0 В или от 0 до 10 В с RS-485 с протоколом ModBus RTU (код 485М), класса точности 0,15, с диапазоном измерений от 0 до 400 °С, с двумя кабельными вводами для проводки кабеля с диаметром наружной изоляции от 12 до 14 мм в металлорукаве Герда-МГ-22 (код М14-Л (2 шт.)), со встроенным жидкокристаллическим индикатором (код ИЖ), климатического исполнения УХЛ1 по ГОСТ 15150-69 с диапазоном рабочих температур окружающего воздуха от минус 55 до 80 °С (код 1.5), поверенный в установленном порядке (код ПП):
|
ТСП/1-1088 / |
МР (2НОУ) / |
14, 12Х18Н10Т, d = 8 мм, D = М22х1,5, Н72 / |
L = 200 мм, L1 = 100 мм, l = 50 мм / |
||||
| 1 | 2 | 3 | 4 | ||||
| 485М / |
0,15 / |
от 0 до 400 °С / |
М14-Л (2 шт.) / | ИЖ / | 1,5 / |
ПП / |
ЮВМА.400500.002ТУ |
| 5 | 6 | 8 | 9 | 10 | 11 | 12 | 14 |
Термопреобразователь ТСП/1 модификации 1088, с приемкой ОТК (код не ставится), модели 4, с материалом арматуры 08Х18Н10Т, диаметром погружаемой части арматуры d = 6 мм, с присоединительной резьбой D = М20х1,5, с головкой Н48 из нержавеющей стали, с длиной погружаемой части L = 100 мм, с расстоянием от головки до уплотнения L1 = 50 мм, с выходным сигналом по ГОСТ 6651-2009, с НСХ (100П), класса допуска А по ГОСТ 6651‑2009, со схемой подключения 4 (сх. 4), с кабельным вводом для открытой прокладки кабеля диаметром от 8 до 12 мм из нержавеющей стали (код К12-Н), климатического исполнения УХЛ3.1 по ГОСТ 15150‑69 с диапазоном рабочих температур окружающего воздуха от минус 10 до 70 °С (код 1.3, может не указываться), поверенный в установленном порядке (код ПП):
|
ТСП/1-1088 / |
4, 08Х18Н10Т, d = 6 мм, D = М20х1,5, Н48 / |
L = 100 мм, L1 = 50 мм / |
||||||
| 1 |
3 |
4 | ||||||
|
100П / |
А / |
сх. 4 / |
К12-Н / |
ПП / |
ЮВМА.400500.002ТУ | |||
| 5 | 6 | 7 | 9 | 12 | 14 | |||
