ТСП(ТСМ)/1-1187

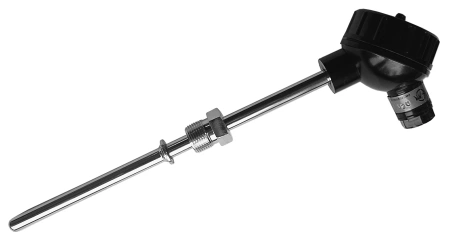

Термопреобразователь сопротивления взрывозащищенный ТСП(ТСМ)/1-1187
Предназначен для измерений температуры жидких, газообразных сред и твердых поверхностей различных промышленных установок и систем во взрывоопасных зонах в нефтегазодобывающей, нефтеперерабатывающей, нефтехимической промышленности и при производстве минеральных удобрений.Термопреобразователь сопротивления выпускается следующих типов:
- ТСП/1 – термопреобразователь сопротивления (ТС) платиновый по ГОСТ 6651, также с унифицированным выходным сигналом по ГОСТ 30232;
- ТСМ/1 – термопреобразователь сопротивления (ТС) медный по ГОСТ 6651, также с унифицированным выходным сигналом по ГОСТ 30232.
| Наименование характеристики | Значение | ||
|
ТСП/1 |
ТСМ/1 |
||
|
Класс допуска |
АА, А, В, С | А, В, С | |
|
НСХ |
Pt50; Pt100; Pt500; Pt1000, 46П; 50П; 100П; 500П; 1000П |
50М; 100М |
|
|
Тип ТС |
платиновый |
медный |
|
|
Виды взрывозащиты |
0Ех ia ІІС Т6 Ga Х - искробезопасная электрическая цепь 1Ех db ІІС Т6 Gb - взрывонепроницаемая оболочка 0Ех ia ІІС Т6 Ga Х, 1Ех db ІІС Т6 Gb - комбинированный, искробезопасная электрическая цепь и взрывонепроницаемая оболочка |
||
| Виды климатического исполнения |
УХЛ3.1, УХЛ2, УХЛ1 |
||
|
ТСП(ТСМ)/1-1187 |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
ЮВМА.400500.002ТУ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
| Поле |
Описание характеристики |
| 1 | Тип (в соответствии с таблицей 2) и модификацию термопреобразователя (1187) |
| 2 |
Код вида взрывозащиты и приемки термопреобразователей в соответствии с таблицей 3 |
| 3 |
Номер модели (в соответствии с таблицей 4), номер основного и дополнительного конструктивного исполнения, в соответствии частью 8 Технических условий ЮВМА.400500.002ТУ7 (допускается вместо номера основного и дополнительного конструктивного исполнения указать материал и диаметр погружаемой части арматуры d, а также присоединительную резьбу D по таблице 4 с указанием буквенного обозначения и числового значения, код типа головки и код термовставки (при необходимости) по таблице 5 или таблице 6) |
| 4 |
Длина монтажной или погружаемой части защитной арматуры L, длину измерительного наконечника l, и расстояние от присоединения до головки L1 из диапазона, приведенного в таблице 4 и размеры выводов M и m по таблице 5 (при необходимости) |
| 5 |
НСХ преобразования и количество чувствительных элементов (по таблице 2, указывается при заказе термопреобразователей с выходным сигналом по ГОСТ 6651-2009, при заказе термопреобразователя с одним ЧЭ, количество не указывается) или код унифицированного выходного сигнала в соответствии дополнительным конструктивным исполнением или в соответствии с таблицей 5 или таблицей 6 (указывается при заказе термопреобразователя с унифицированным выходным сигналом единой конструкции) или обозначение вторичного измерительного преобразователя ИП1 и условное обозначение и длину кабельной линии связи между первичным и вторичным преобразователями приведенные в ЮВМА.400500.002Д8 «Преобразователи измерительные ИП1. Условное обозначение» (указывается при заказе термопреобразователя с унифицированным выходным сигналом блочной конструкции) |
| 6 |
Класс допуска по ГОСТ 6651-2009 или класс точности в соответствии с таблицей 7 или таблицей 8 (АА, А, В или С для термопреобразователей с выходным сигналом по ГОСТ 6651 и 0,1, 0,15, 0,25, 0,5 или 1,0 для унифицированного выходного сигнала) |
| 7 |
Схему соединений выводных проводников по ГОСТ 6651-2009 (2 (двухпроводная), 3 (трехпроводная) или 4 (четырехпроводная)) (только для термопреобразователей с выходом по ГОСТ 6651-2009) |
| 8 |
Диапазон измеряемых температур в соответствии с таблицей 8, с учетом верхней предельной температуры материала арматуры по таблице 4 (для термопреобразователей с унифицированным выходным сигналом) |
| 9 |
Код конструктивного исполнения устройства ввода в соответствии с таблицей 9 или таблицей 10 |
| 10 |
Код встроенного цифрового индикатора в соответствии с таблицей 5 или таблицей 6 |
| 11 |
Код климатического исполнения для термопреобразователей в соответствии с таблицей 11 (код по умолчанию 1.3 (УХЛ3.1 по ГОСТ 15150‑69 с температурой эксплуатации от минус 10 до 70 °С), допускается при заказе не указывать) |
| 12 |
Первичная поверка СИ (при необходимости первичной поверки проставляется индекс ПП) |
| 13 |
Код монтажных частей по ЮВМА.400500.002Д10 «Комплекты монтажных частей. Условное обозначение» |
| 14 |
Обозначение технических условий ЮВМА.400500.002ТУ |
Примеры записи термопреобразователей
Взрывозащищенный термопреобразователь ТСП/1 модификации 1187 с видом взрывозащиты искробезопасная цепь (код Ех) модели 4, с материалом арматуры 08Х18Н10Т, диаметром погружаемой части арматуры d = 6 мм, с присоединительной резьбой D = М20х1,5, с головкой Н48 из нержавеющей стали, с длиной погружаемой части L = 100 мм, с расстоянием от головки до уплотнения L1 = 50 мм, с выходным сигналом по ГОСТ 6651-2009, с НСХ (100П), класса допуска А по ГОСТ 6651-2009, со схемой подключения 4 (сх. 4), с кабельным вводом для открытой прокладки кабеля диаметром от 8 до 12 мм из нержавеющей стали (код К12-Н), климатического исполнения УХЛ3.1 по ГОСТ 15150-69 с диапазоном рабочих температур окружающего воздуха от минус 10 до 70 °С (код 1.3, допускается не указывать), поверенный в установленном порядке (код ПП):
|
ТСП/1-1187 / |
Ех / |
4, 08Х18Н10Т, d = 6 мм, D = М20х1,5, Н48 / |
L = 100 мм, L1 = 50 мм / |
||||
| 1 | 2 | 3 | 4 | ||||
| 100П / |
А / |
сх. 4 / |
К12-Н ) / | ПП / | ЮВМА.400500.002ТУ | ||
| 5 | 6 | 7 | 9 | 12 | 14 | ||
Взрывозащищенный термопреобразователь ТСП/1 модификации 1187, с видом взрывозащиты взрывонепроницаемая оболочка (код Ех-Вн) модели 11, с материалом арматуры 10Х17Н13М2Т, диаметром погружаемой части арматуры d = 8 мм, с присоединительной резьбой D = М27х2, с головкой А63, с длиной погружаемой части L = 400 мм, с расстоянием от головки до уплотнения L1 = 100 мм, с длиной заужения измерительного наконечника l = 60 мм, с унифицированным выходным сигналом от 4 до 20 мА с цифровым преобразованием и гальванической развязкой (код Р420), класса точности 0,25, с диапазоном измерений от 0 до 400 °С, с кабельным вводом для открытой прокладки кабеля диаметром от 6 до 12 мм из латуни с покрытием (код К12‑Л), климатического исполнения УХЛ2 по ГОСТ 15150-69 с диапазоном рабочих температур окружающего воздуха от минус 40 до 70 °С (код 1.4), поверенный в установленном порядке (код ПП):
|
ТСП/1-1187 / |
Ех-Вн / |
11, 10Х17Н13М2Т, d = 8 мм, D = М27х2, А63 / |
L = 400 мм, L1 = 100 мм, l = 60 мм / |
||||
| 1 | 2 | 3 | 4 | ||||
| Р420 / |
0,25 / |
от 0 до 400 °С / |
К12-Л / | 1.4 / |
ПП / |
ЮВМА.400500.002ТУ | |
| 5 | 6 | 8 | 9 | 11 | 12 | 14 | |
