ТХА/1-1072 ОК и ТХК/1-1072 ОК

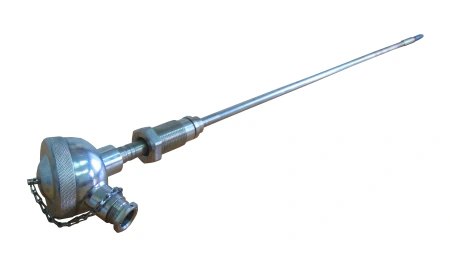

Преобразователь термоэлектрический хромель-алюмелевый ТХА/1-1072 ОК и хромель-копелевый ТХК/1-1072 ОК
Предназначен для измерения температуры выхлопных газов на судах неограниченного района плавания.
| Наименование характеристики | Значение | ||
|
ТХА/1-1072 ОК |
ТХХ/1-1072 ОК |
||
|
Диапазон измеряемых температур, °С |
от минус 0 до +400 |
от минус 0 до +400 |
|
|
НСХ |
К |
L |
|
|
Класс допуска |
2 | ||
| Степень защиты от пыли и воды: |
IP Х8 |
||
• Рисунок В.1
• Рисунок В.2 – Штуцер подвижный
Исполнения
• Таблица В.1 – Размеры и параметры термопреобразователей
Термопреобразователь ТХА-1072 ОК, конструктивного исполнения по рис. В.1, длиной монтажной части L=1250 мм, с номинальной статической характеристикой преобразования К, на условное давление рабочей среды 25 МПа, с неизолированным рабочим спаем, с арматурой из стали 08Х18Н10Т с приемкой представителем заказчика с консервацией методом статического осушения:
• Термопреобразователь ТХА-1072 ОК ВП 021-06 ЮВМА.400520.012 ТУ
То же, изготовленного под техническим наблюдением Российского морского регистра судоходства:
• Термопреобразователь ТХА-1072 ОК МР 021-06 ЮВМА.400520.012 ТУ
То же, изготовленного под техническим наблюдением Российского морского регистра судоходства для ПАС с ЯЭУ с классификационным обозначением безопасности 2НОУ по НП-022-2000:
• Термопреобразователь ТХА-1072 ОК МР 021-06 2НОУ ЮВМА.400520.012 ТУ
То же общепромышленного исполнения с приемкой ОТК предприятия-изготовителя и 4 класса безопасности по НП-022-2000 без консервации методом статического осушения:
• Термопреобразователь ТХА-1072 ОК 021-06 ЮВМА.400520.012 ТУ без консервации
Руководство по эксплуатации
668,9 кб
Свидетельство о типовом одобрении МР
539,1 кб
Свидетельство об утверждении типа
775,9 кб
