ЕхКПВ
5 854 ₽
Нет в наличии
Приведённые цены и характеристики товаров носят исключительно информационный характер и не являются публичной офертой.
В корзину

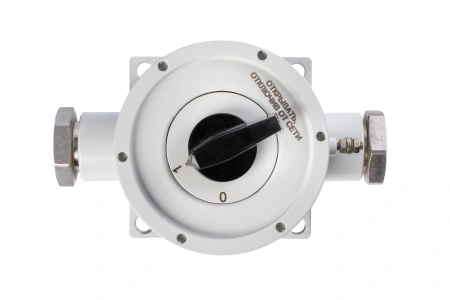

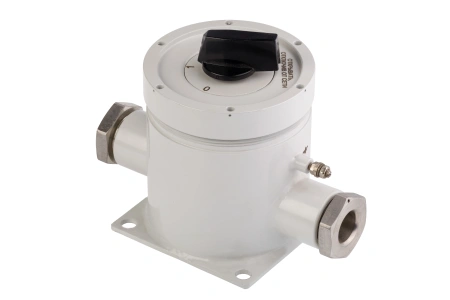

Кулачковые взрывозащищенные выключатели и переключатели нагрузки серии ЕхКПВ
Предназначен для ручной коммутации электрических цепей электродвигателей, распределительных устройств,блоков управления и других аналогичных устройств током до 25 А и напряжением до 660 В,расположенных во взрывоопасных зонах 1 и 2 классов.Ключевые характеристики и особенности:
- Режим работы переключателей – продолжительный, прерывисто-продолжительный, кратковременный, повторно-кратковременный при продолжительности включения 60%, частота переключения до 600 в час
- Рабочее положение в пространстве – любое
- Выпускается в корпусе из конструкционной стали с полимерным покрытием и коррозионностойкой стали
| Наименование характеристики |
Значение |
||
|
ЕхКПВ-10 |
ЕхКПВ-16 |
ЕхКПВ-25 |
|
|
Маркировка взрывозащиты |
1Еx db IIС T6 Gb |
||
|
Степень защищенности от пыли и воды |
IP66 |
||
|
Диапазон температуры эксплуатации, °С |
от минус 40 °С до плюс 40 °C |
||
|
Максимальные габаритные размеры, мм |
342х342х170 |
||
|
Масса, кг, не более |
4,2 |
||
| Номинальное напряжение изоляции, Ui, В |
660 |
||
|
Номинальный тепловой ток, Ith, А |
10 | 16 | 25 |
| Присоединительные болты | М3 | М4 | М4 |
|
Макс. сечение присоединительных проводов, мм2 |
2х2,5 |
2х4 |
2х6 |
| Износостойкость (колич. коммутаций) | 3х106 | ||
|
Количество полюсов |
1-8 | ||
|
Тип переключателя |
Номинальная отключающая способность одного контакта | |||||||||
| 24 В |
60 В |
110 В |
220 В |
600 В |
||||||
| Т=1мс | Т=15мс | Т=1мс | Т=15мс | Т=1мс | Т=15мс | Т=1мс |
Т=15мс |
Т=1мс | Т=15мс | |
| А | А | А | А | А | А | А | А | А | А | |
|
ЕхКПВ-10 |
40 | 40 | 40 | 20 | 17 | 3 |
1,1 |
0,5 |
0,5 |
0,1 |
|
ЕхКПВ-16 |
100 |
100 |
38 | 18 | 5,5 | 3 |
0,95 |
0,4 |
0,3 |
0,2 |
|
ЕхКПВ-25 |
100 |
100 |
38 | 18 | 5,5 | 3 |
0,95 |
0,4 |
0,3 |
0,2 |
|
Внешний вид |
Обозначение | Расшифровка |
|
К |
для переключателей группы I (10 А): - под кабель для открытой прокладки диаметром от 8 до 14 мм или от 14 до 18 мм, или от 14 до 22 мм |
|
|
К |
для переключателей группы II (16 или 25 А) - под кабель диаметром от 14 до 22 мм для открытой прокладки |
 |
Т (или ТG3/4) |
для переключателей группы I (10 А):
|
 |
ТG1/2 |
для переключателей группы I (10 А): - для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля 8 до 14 мм или от 14 до 22 мм |
|
|
Т |
для переключателей группы II (16 или 25 А): - для прокладки кабеля диаметром от 14 до 22 м в трубе с присоединительной резьбой G1 |
 |
Б |
для переключателей группы I (10 А): - под бронированный кабель диаметром от 8 до 14 мм или от 14 до 18 мм, 14 до 22 (со снятой броней) |
|
|
Б |
для переключателей группы II (16 или 25 А): - под бронированный кабель диаметром от 14 до 22 мм (со снятой броней) |
 |
БСЗ |
для переключателей группы I (10 А): - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой бронёй – от 8 до 14 мм или от 14 до 18 мм, или 14 до 22 |
|
|
БСЗ |
для переключателей группы II (16 или 25 А): - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой бронёй – от 14 мм до 22 мм |
|
МG1/2 |
для переключателей группы I (10 А): - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 |
|
|
МG3/4
|
для переключателей группы I (10 А): - под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20); |
|
|
МG1 |
для переключателей группы II (16 или 25 А): - под прокладку кабеля диаметром от 14 до 22 мм в металлорукаве РЗ-Ц(Х)25 через соединитель металлорукава ВМ25 (РКН25, МВ(РКн)25 |
 |
М20 |
для переключателей группы I (10 А): - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 |
|
|
М25 |
для переключателей группы I (10 А): - под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 |
|
|
М32 |
для переключателей группы II (16 или 25 А): - под прокладку кабеля диаметром от 14 до 22 мм в металлорукаве Герда-МГ-25 через соединитель металлорукава Герда-СГ-25-Н-М32х1,5 |
|
З-М20 |
для переключателей группы I (10 А): - резьбовая заглушка вместо кабельного ввода, резьба в корпусе М20х1,5 |
| З-М25 |
для переключателей группы I (10 А): - резьбовая заглушка вместо кабельного ввода, резьба в корпусе М25х1,5 |
|
| З-М27 |
для переключателей группы I (10 А): - резьбовая заглушка вместо кабельного ввода, резьба в корпусе М27х2 |
|
| З-G1 |
для переключателей группы II (16 или 25 А): - резьбовая заглушка вместо кабельного ввода, резьба в корпусе G1 |
5
