ЕхdКВУ, З, П1 и П2 Вводы кабельные, заглушки и переходники

ЕхdКВУ, З, П1 и П2

Подробности

Цена по запросу

Нет в наличии

Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽

Характеристики

ФОРМА ЗАКАЗА

—

Пример записи вводов ExdКВУ:

Ввод кабельный ЕхdКВУ	—	К	—	1	—	16	—	C-200	—	(М27х2)	—	С
1		2		3		4		5		6		7

Ввод кабельный ЕхdКВУ	—	БСЗ	—	3	—	16	—	А-200	—	(М25х1,5)
1		2		3		4		5		6

Поле	Описание
1	Наименование (ввод кабельный взрывозащищённый ЕхdКВУ).
2	Способ прокладки кабеля: К – открытая; Т – в трубе; Б – бронированного кабеля; М – в металлорукаве; БСЗ – бронированного кабеля с возможностью заземления экрана кабеля внутри кабельного ввода; ТСЗ – прокладки кабеля с экраном, с возможностью заземления экрана кабеля внутри кабельного ввода, прокладка кабеля в трубе; МСЗ – прокладка кабеля с экраном, с возможностью заземления экрана кабеля внутри кабельного ввода, прокладка кабеля в металлорукаве.
3	Номер рисунка от 1 до 31, 33 и 34. В примере указан «1» - рисунок 1 с привариваемым корпусом, с открытой прокладкой присоединяемого кабеля.
4	Максимальный диаметр кабеля (в примере ввод для монтажа кабеля с наружным диаметром от 12 до 14 мм). Для бронированных кабелей указывается диаметр по поясной изоляции.
5	Материал ввода и максимальная температура эксплуатации (например, Н или А-200): С – конструкционная сталь (температура эксплуатации по умолчанию от -60 до +100 °С или с индексом 200 - от -60 до +200 °С); Н – коррозионностойкая сталь (температура эксплуатации: по умолчанию от -60 до +100 °С или индекс 200 - от -60 до +200 °С); А – алюминиевый сплав (температура эксплуатации по умолчанию от -60 до +100 °С или с индексом 200 - от -60 до +200 °С) Примечание – температура эксплуатации определяется материалом применяемых уплотнительных колец – см таблицу выше "Исполнения кабельных вводов, заглушек и переходников".
6	При необходимости в скобках указывается вариант(ы) резьбы, если по таблицам для выбранного кабельного ввода имеется выбор. По таблице А.1 (рис. 3) для кабеля диаметром от 8 до 16 мм имеется два варианта резьбы М25х1,5 и М27х2). Выбрана резьба М25х1,5. Допускаются другие сочетания присоединительных размеров и установочных резьб, которые оговариваются отдельно в заказе.
7	По умолчанию заглушка внутри кабельного ввода не поставляется. Если заглушка необходима, то указать материал заглушки*: П- полиамид (в качестве транспортировочной заглушки), или металлические С, Н или А. Буквенные обозначения материалов аналогичны 5.

Пример записи заглушек З:

Заглушка З	—	М20х1,5	—	А-200
1		2		3

Поле	Описание
1	Наименование (заглушка резьбовая взрывозащищённая унифицированная типа З).
2	Присоединительная резьба: (по выбору G1/2, G3/4, G1, G1 ¼, G1 ½, G1 ¾, G2, G2 ¼, G2 ½, М20х1,5, М25х1,5, М27х2, М32х1,5, М32х1,5, М40х1,5, М50х1,5, М60х2, М62х1,5, М63х1,5, М75х1,5 или другая по заказу);
3	Материал ввода и максимальная температура эксплуатации (например, Н или А-200): С – конструкционная сталь с покрытием: Н – коррозионностойкая сталь; А – алюминиевый сплав с покрытием, и температура эксплуатации: по умолчанию от -60 до +100 °С или индекс 200 - от -60 до +200 °С (например Н-200) Примечание – температура эксплуатации определяется материалом применяемых уплотнительных колец – см таблицу выше "Исполнения кабельных вводов, заглушек и переходников". Допускаются другие присоединительные резьбы, оговариваемые отдельно в заказе.

Пример записи переходников резьбовых:

Переходник П1	—	Х1/Х2	—	А-200
1		2		3

Поле	Описание
1	Наименование (переходник резьбовой взрывозащищённый унифицированный типа П1 или П2 с Ех-маркировкой Ex db IIC Gb U/ Ex е IIC Gb U/ Ex ta IIIC Da U). П1 – переход с большей наружной резьбы на меньшую внутреннюю; П2 – переход с меньшей наружной резьбы на большую внутреннюю.
2	Х1/Х2 Х1 -наружная резьба; Х2 – внутренняя резьба Например М27х2/М20; Выбор резьбы – по таблицам 11 или 12, или по заказу. По умолчанию шаг метрической резьбы 1,5 мм.
3	Материал переходника: С – конструкционная сталь с покрытием: Н – коррозионностойкая сталь; А – алюминиевый сплав с покрытием, и температура эксплуатации: по умолчанию от -60 до +100 °С или индекс 200 - от -60 до +200 °С (например Н-200) Примечание – температура эксплуатации определяется материалом применяемых уплотнительных колец – см таблицу выше "Исполнения кабельных вводов, заглушек и переходников". Допускаются другие присоединительные резьбы, оговариваемые отдельно в заказе.

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

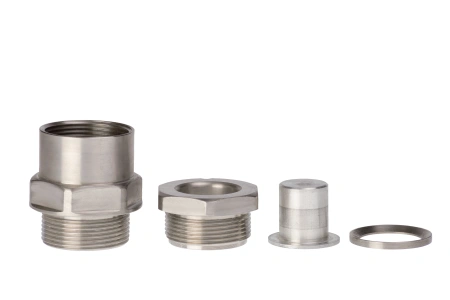

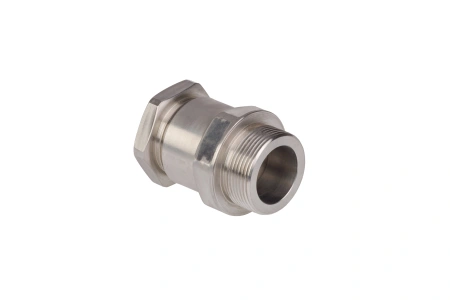

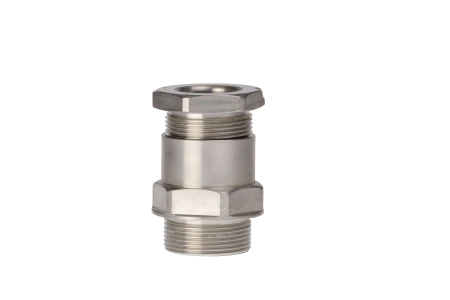

Вводы кабельные, заглушки и переходники взрывозащищённые унифицированные типа ЕхdКВУ, З, П1 и П2

Вводы кабельные взрывозащищённые унифицированные предназначены для ввода электрических кабелей круглого сечения ((в том числе бронированных) в стенках оболочек электрооборудования с видом взрывозащиты «d»;
Заглушки резьбовые взрывозащищённые унифицированные предназначенные для закрывания резьбовых отверстий в стенках оболочек электрооборудования с видом взрывозащиты «d»;
Переходники резьбовые взрывозащищённые унифицированные предназначенные для присоединения кабельных вводов к резьбовым отверстиям с несовпадающим типом резьбы в стенках оболочек электрооборудования с видом взрывозащиты «d».
Характеристика различных исполнений вводов и заглушек приведены на рисунках и таблицах в руководстве по эксплуатации, а именно:
- по его конструктивным признакам;
- по диаметру присоединительного кабеля;
- по габаритным размерам;
- по присоединительным размерам, - по способу прокладки присоединяемых кабелей.

Ключевые характеристики и особенности:

Маркировка взрывозащиты:
• ЕхdКВУ — 1Ex db IIC Gb/2Ех nR IIC Gc/Ex ta IIIC Dа или Ex db IIC Gb U;
• З — Ex db IIC Gb U/ Ex е IIC Gb U/ Ex ta IIIC Da U
• П1 и П2 — Ex db IIC Gb U/ Ex е IIC Gb U/ Ex ta IIIC Da U
Выпускается в корпусе из:
• С – конструкционной стали 09Г2С или 10Г2 с покрытием;
• Н – Коррозионностойкой стали 12Х18Н10Т;
• А – Алюминиевого сплава Д16Т с покрытием/
Климатические исполнения (в зависимости от материала корпуса):
• С – конструкционная сталь (температура эксплуатации по умолчанию от -60 до +100 °С или с индексом 200 - от -60 до +200 °С);
• Н – коррозионностойкая сталь (температура эксплуатации: по умолчанию от -60 до +100 °С или индекс 200 - от -60 до +200 °С);
• А – алюминиевый сплав (температура эксплуатации по умолчанию от -60 до +100 °С или с индексом 200 - от -60 до +200 °С).

Пример записи вводов ExdКВУ:

Ввод кабельный ЕхdКВУ	—	К	—	1	—	16	—	C-200	—	(М27х2)	—	С
1		2		3		4		5		6		7

Ввод кабельный ЕхdКВУ	—	БСЗ	—	3	—	16	—	А-200	—	(М25х1,5)
1		2		3		4		5		6

Поле	Описание
1	Наименование (ввод кабельный взрывозащищённый ЕхdКВУ).
2	Способ прокладки кабеля: К – открытая; Т – в трубе; Б – бронированного кабеля; М – в металлорукаве; БСЗ – бронированного кабеля с возможностью заземления экрана кабеля внутри кабельного ввода; ТСЗ – прокладки кабеля с экраном, с возможностью заземления экрана кабеля внутри кабельного ввода, прокладка кабеля в трубе; МСЗ – прокладка кабеля с экраном, с возможностью заземления экрана кабеля внутри кабельного ввода, прокладка кабеля в металлорукаве.
3	Номер рисунка от 1 до 31, 33 и 34. В примере указан «1» - рисунок 1 с привариваемым корпусом, с открытой прокладкой присоединяемого кабеля.
4	Максимальный диаметр кабеля (в примере ввод для монтажа кабеля с наружным диаметром от 12 до 14 мм). Для бронированных кабелей указывается диаметр по поясной изоляции.
5	Материал ввода и максимальная температура эксплуатации (например, Н или А-200): С – конструкционная сталь (температура эксплуатации по умолчанию от -60 до +100 °С или с индексом 200 - от -60 до +200 °С); Н – коррозионностойкая сталь (температура эксплуатации: по умолчанию от -60 до +100 °С или индекс 200 - от -60 до +200 °С); А – алюминиевый сплав (температура эксплуатации по умолчанию от -60 до +100 °С или с индексом 200 - от -60 до +200 °С) Примечание – температура эксплуатации определяется материалом применяемых уплотнительных колец – см таблицу выше "Исполнения кабельных вводов, заглушек и переходников".
6	При необходимости в скобках указывается вариант(ы) резьбы, если по таблицам для выбранного кабельного ввода имеется выбор. По таблице А.1 (рис. 3) для кабеля диаметром от 8 до 16 мм имеется два варианта резьбы М25х1,5 и М27х2). Выбрана резьба М25х1,5. Допускаются другие сочетания присоединительных размеров и установочных резьб, которые оговариваются отдельно в заказе.
7	По умолчанию заглушка внутри кабельного ввода не поставляется. Если заглушка необходима, то указать материал заглушки*: П- полиамид (в качестве транспортировочной заглушки), или металлические С, Н или А. Буквенные обозначения материалов аналогичны 5.

Пример записи заглушек З:

Заглушка З	—	М20х1,5	—	А-200
1		2		3

Поле	Описание
1	Наименование (заглушка резьбовая взрывозащищённая унифицированная типа З).
2	Присоединительная резьба: (по выбору G1/2, G3/4, G1, G1 ¼, G1 ½, G1 ¾, G2, G2 ¼, G2 ½, М20х1,5, М25х1,5, М27х2, М32х1,5, М32х1,5, М40х1,5, М50х1,5, М60х2, М62х1,5, М63х1,5, М75х1,5 или другая по заказу);
3	Материал ввода и максимальная температура эксплуатации (например, Н или А-200): С – конструкционная сталь с покрытием: Н – коррозионностойкая сталь; А – алюминиевый сплав с покрытием, и температура эксплуатации: по умолчанию от -60 до +100 °С или индекс 200 - от -60 до +200 °С (например Н-200) Примечание – температура эксплуатации определяется материалом применяемых уплотнительных колец – см таблицу выше "Исполнения кабельных вводов, заглушек и переходников". Допускаются другие присоединительные резьбы, оговариваемые отдельно в заказе.

Пример записи переходников резьбовых:

Переходник П1	—	Х1/Х2	—	А-200
1		2		3

Поле	Описание
1	Наименование (переходник резьбовой взрывозащищённый унифицированный типа П1 или П2 с Ех-маркировкой Ex db IIC Gb U/ Ex е IIC Gb U/ Ex ta IIIC Da U). П1 – переход с большей наружной резьбы на меньшую внутреннюю; П2 – переход с меньшей наружной резьбы на большую внутреннюю.
2	Х1/Х2 Х1 -наружная резьба; Х2 – внутренняя резьба Например М27х2/М20; Выбор резьбы – по таблицам 11 или 12, или по заказу. По умолчанию шаг метрической резьбы 1,5 мм.
3	Материал переходника: С – конструкционная сталь с покрытием: Н – коррозионностойкая сталь; А – алюминиевый сплав с покрытием, и температура эксплуатации: по умолчанию от -60 до +100 °С или индекс 200 - от -60 до +200 °С (например Н-200) Примечание – температура эксплуатации определяется материалом применяемых уплотнительных колец – см таблицу выше "Исполнения кабельных вводов, заглушек и переходников". Допускаются другие присоединительные резьбы, оговариваемые отдельно в заказе.
