ЕхеКВУ, Зе Вводы кабельные, заглушки и переходники

ЕхеКВУ, Зе

Подробности

Цена по запросу

Нет в наличии

Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽

Характеристики

ФОРМА ЗАКАЗА

—

Пример записи заглушек ЕхеКВУ:

Ввод кабельный ЕхеКВУ	—	М	—	16	—	Н	—	М25х1,5
1		2		3		4		5

Поле	Описание
1	Наименование (ввод кабельный взрывозащищённый ЕхеКВУ). Ех- маркировка ЕхеКВУ 1Ex e IIC Gb или Ex e IIC Gb U
2	Способ прокладки кабеля: К – открытая; Т – в трубе; Б – бронированного кабеля; М – в металлорукаве.
3	Максимальный диаметр кабеля по таблицам ниже (в примере ввод для монтажа кабеля с наружным диаметром до 16 мм). Для бронированных кабелей указывается диаметр по поясной изоляции.
4	Материал ввода и максимальная температура эксплуатации (например, Н или А-200): С – конструкционная сталь (температура эксплуатации по умолчанию от -60 до +100 °С или с индексом 200 - от -60 до +200 °С); Н – коррозионностойкая сталь (температура эксплуатации: по умолчанию от -60 до +100 °С или индекс 200 - от -60 до +200 °С); А – алюминиевый сплав (температура эксплуатации по умолчанию от -60 до +100 °С или с индексом 200 - от -60 до +200 °С) Примечание – температура эксплуатации определяется материалом применяемых уплотнительных колец – см таблицу выше "Исполнения кабельных вводов, заглушек и переходников".
5	При необходимости в скобках указывается вариант(ы) резьбы, если по таблицам для выбранного кабельного ввода имеется выбор. По таблице 1 (рис. 3) для кабеля диаметром от 8 до 16 мм имеется два варианта резьбы М25х1,5 и М27х2). Выбрана резьба М25х1,5. Допускаются другие сочетания присоединительных размеров и установочных резьб, которые оговариваются отдельно в заказе. Примечание- В кабельном вводе установлена заглушка из полиамида или металлическая (по усмотрению поставщика).

Пример записи заглушек Зе:

Заглушка Зе	—	М20х1,5	—	Н-200
1		2		3

Поле	Описание
1	Наименование (заглушка резьбовая взрывозащищённая унифицированная типа Зе). Ех- маркировка Зе Ex e IIC Gb U
2	Присоединительная резьба: (по выбору G1/2, G3/4, G1, G1 ¼, G1 ½, G1 ¾, G2, G2 ¼, G2 ½, М20х1,5, М25х1,5, М27х2, М32х1,5, М32х1,5, М40х1,5, М50х1,5, М60х2, М62х1,5, М63х1,5, М75х1,5 или другая по заказу);
3	Материал ввода и максимальная температура эксплуатации (например, Н или А-200): С – конструкционная сталь с покрытием: Н – коррозионностойкая сталь; А – алюминиевый сплав с покрытием, и температура эксплуатации: по умолчанию от -60 до +100 °С или индекс 200 - от -60 до +200 °С (например Н-200) Примечание – температура эксплуатации определяется материалом применяемых уплотнительных колец – см таблицу выше "Исполнения кабельных вводов, заглушек и переходников". Допускаются другие присоединительные резьбы, оговариваемые отдельно в заказе.

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

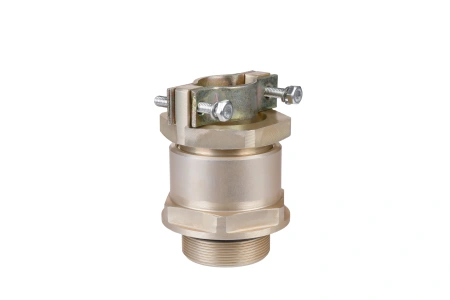

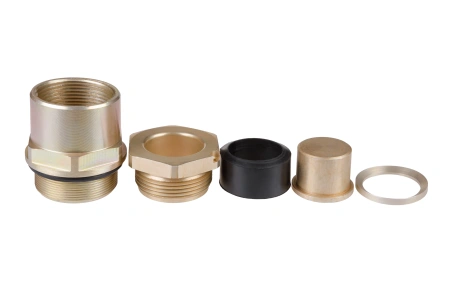

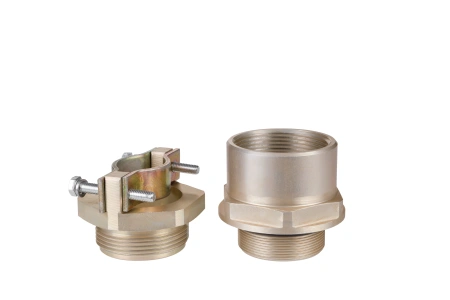

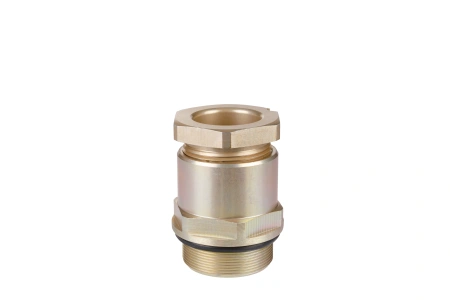

Вводы кабельные, заглушки и переходники взрывозащищённые унифицированные типа ЕхеКВУ, Зе

Вводы кабельные взрывозащищённые унифицированные предназначены для ввода электрических кабелей круглого сечения ((в том числе бронированных) в стенках оболочек электрооборудования с видом взрывозащиты «е»;
Заглушки резьбовые взрывозащищённые унифицированные предназначенные для закрывания резьбовых отверстий в стенках оболочек электрооборудования с видом взрывозащиты «е»;
Характеристика различных исполнений вводов и заглушек приведены на рисунках и таблицах в руководстве по эксплуатации, а именно:
- по его конструктивным признакам;
- по диаметру присоединительного кабеля;
- по габаритным размерам;
- по присоединительным размерам, - по способу прокладки присоединяемых кабелей.

Ключевые характеристики и особенности:

Маркировка взрывозащиты:
• ЕхеКВУ — ЕхеКВУ или Ex e IIC Gb U;
• Зе — Ex e IIC Gb U;
• П1 и П2 — Ex db IIC Gb U/ Ex е IIC Gb U/ Ex ta IIIC Da U/
Выпускается в корпусе из:
• С – конструкционной стали 09Г2С или 10Г2 с покрытием;
• Н – Коррозионностойкой стали 12Х18Н10Т;
• А – Алюминиевого сплава Д16Т с покрытием/
Климатические исполнения (в зависимости от материала корпуса):
• С – конструкционная сталь (температура эксплуатации по умолчанию от -60 до +100 °С или с индексом 200 - от -60 до +200 °С);
• Н – коррозионностойкая сталь (температура эксплуатации: по умолчанию от -60 до +100 °С или индекс 200 - от -60 до +200 °С);
• А – алюминиевый сплав (температура эксплуатации по умолчанию от -60 до +100 °С или с индексом 200 - от -60 до +200 °С)/

Основные технические характеристики вводов кабельных и заглушек:

• Рисунки
• Таблица Б.1 Таблица исполнений вводов кабельных взрывозащищенных унифицированных ЕхеКВУ. Размеры в миллиметрах
• Таблица Б.2 Таблица исполнений заглушек Зе. Размеры в миллиметрах

Пример записи заглушек ЕхеКВУ:

Ввод кабельный ЕхеКВУ	—	М	—	16	—	Н	—	М25х1,5
1		2		3		4		5

Поле	Описание
1	Наименование (ввод кабельный взрывозащищённый ЕхеКВУ). Ех- маркировка ЕхеКВУ 1Ex e IIC Gb или Ex e IIC Gb U
2	Способ прокладки кабеля: К – открытая; Т – в трубе; Б – бронированного кабеля; М – в металлорукаве.
3	Максимальный диаметр кабеля по таблицам ниже (в примере ввод для монтажа кабеля с наружным диаметром до 16 мм). Для бронированных кабелей указывается диаметр по поясной изоляции.
4	Материал ввода и максимальная температура эксплуатации (например, Н или А-200): С – конструкционная сталь (температура эксплуатации по умолчанию от -60 до +100 °С или с индексом 200 - от -60 до +200 °С); Н – коррозионностойкая сталь (температура эксплуатации: по умолчанию от -60 до +100 °С или индекс 200 - от -60 до +200 °С); А – алюминиевый сплав (температура эксплуатации по умолчанию от -60 до +100 °С или с индексом 200 - от -60 до +200 °С) Примечание – температура эксплуатации определяется материалом применяемых уплотнительных колец – см таблицу выше "Исполнения кабельных вводов, заглушек и переходников".
5	При необходимости в скобках указывается вариант(ы) резьбы, если по таблицам для выбранного кабельного ввода имеется выбор. По таблице 1 (рис. 3) для кабеля диаметром от 8 до 16 мм имеется два варианта резьбы М25х1,5 и М27х2). Выбрана резьба М25х1,5. Допускаются другие сочетания присоединительных размеров и установочных резьб, которые оговариваются отдельно в заказе. Примечание- В кабельном вводе установлена заглушка из полиамида или металлическая (по усмотрению поставщика).

Пример записи заглушек Зе:

Заглушка Зе	—	М20х1,5	—	Н-200
1		2		3

Поле	Описание
1	Наименование (заглушка резьбовая взрывозащищённая унифицированная типа Зе). Ех- маркировка Зе Ex e IIC Gb U
2	Присоединительная резьба: (по выбору G1/2, G3/4, G1, G1 ¼, G1 ½, G1 ¾, G2, G2 ¼, G2 ½, М20х1,5, М25х1,5, М27х2, М32х1,5, М32х1,5, М40х1,5, М50х1,5, М60х2, М62х1,5, М63х1,5, М75х1,5 или другая по заказу);
3	Материал ввода и максимальная температура эксплуатации (например, Н или А-200): С – конструкционная сталь с покрытием: Н – коррозионностойкая сталь; А – алюминиевый сплав с покрытием, и температура эксплуатации: по умолчанию от -60 до +100 °С или индекс 200 - от -60 до +200 °С (например Н-200) Примечание – температура эксплуатации определяется материалом применяемых уплотнительных колец – см таблицу выше "Исполнения кабельных вводов, заглушек и переходников". Допускаются другие присоединительные резьбы, оговариваемые отдельно в заказе.
