ИП101–1В-R3
Извещатель пожарный тепловой взрывозащищённый ИП101–1В-R3
Предназначен для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой (или скорости повышения температуры) в системах пожарной сигнализации, работающих по протоколу R3.Извещатель выполняет следующие функции:
• измерение температуры окружающей среды;
• расчет скорости изменения температуры;
• передачу сигнала «Пожар» в приемно-контрольный прибор;
• индикацию режима работы извещателя;
• тестирование работоспособности с помощью магнита.
Ключевые характеристики и особенности:
- Питание и информационный обмен извещателя осуществляется по АЛС. Подключение к ППКОПУ 011249-2-1 - без учёта полярности.
- В системе каждый извещатель занимает один адрес.
- Извещатель ИП101-1В-R3 конструктивно выполнен в едином корпусе. Чувствительный элемент извещателя «ИП101-1В-R3» – интегральный датчик температуры с линейной характеристикой.
- Температура срабатывания (класс) и тип извещателя (максимальный, максимально-дифференциальный) задаются при конфигурировании извещателя
Наименование характеристики |
Значение |
||
Конструктивное исполнение | Корпус с датчиком длиной 165мм (по заказу – до 0,5 м) | ||
Маркировка взрывозащиты |
1Ex db IIB T6 Gb Х |
||
Степень защищенности от пыли и воды | IP66 | ||
Материал корпуса | алюминиевый сплав с покрытием (А) или коррозионностойкая сталь (Н) | ||
Количество кабельных вводов в корпусе/ диаметр вводимых кабелей, мм | 2 / от 8 до 14 или от 14 до 18 | ||
Сейсмостойкость | 9 баллов по MSK-64 | ||
Световая индикация | светодиод красного цвета. В дежурном режиме кратковременно мигает, в режиме «Пожар» горит постоянно | ||
Масса, кг, не более | 1,2 | ||
Способ крепления корпуса извещателя на объекте | на кронштейне (в комплект поставки не входит) | ||
Средний срок службы, лет |
10 |

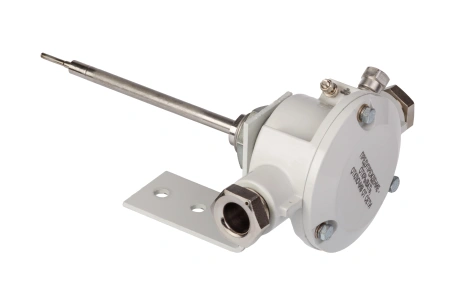

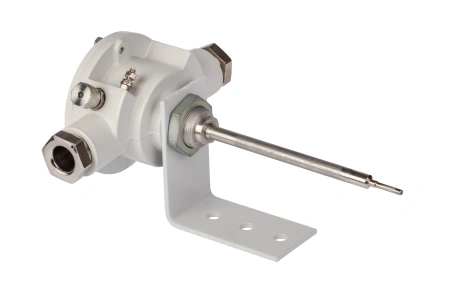

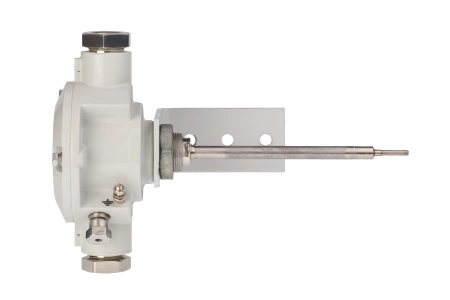

Внешний вид |
Обозначение | Расшифровка |
![]() |
К |
- для открытой прокладки кабеля |
![]() |
Т (или ТG3/4) |
- для прокладки кабеля в трубе с присоединительной резьбой G3/4-ВТ
|
![]() |
ТG1/2 |
- для прокладки кабеля в трубе с присоединительной резьбой G1/2-В |
![]() |
Б | - под бронированный кабель |
![]() |
БСЗ | - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм |
![]() |
МG1/2 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 |
![]() |
МG3/4
|
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) |
![]() |
М20 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 |
![]() |
М25 |
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 |
![]() |
З-М20 или З-М25, или З-М27 |
- резьбовая заглушка М27х2 соответственно |
ИП101-1В-R3 |
— |
Р |
— |
PR |
— |
НС |
— |
К | — | 18 |
— |
5 |
1 |
|
2 |
|
3 |
|
4 |
|
5 | 6 | 7 |
Поле | Описание |
1 |
Наименование (ИП101-1В-R3). |
2 |
Расширенный температурный диапазон эксплуатации до +115 °С: Р. |
3 |
Символы РR (вместо температурного класса); класс извещателя не определен, устанавливается на объекте потребителя, извещатель допускается использовать в качестве максимально-дифференциального. |
4 |
Материал корпуса: - А – алюминиевый сплав с защитным покрытием, установка на кронштейне; - НС – коррозионностойкая сталь 12Х18Н10Т, установка на стене (для ИП101-1В не применяется); - НК – коррозионностойкая сталь 12Х18Н10Т, установка на кронштейне. |
5 |
Тип штуцера кабельного ввода: - Т (или Т-G3/4) для прокладки кабеля в трубе с резьбой G3/4-В; - Т-G1/2 для прокладки кабеля в трубе с резьбой G1/2-В, диаметр наружной изоляции кабеля от 8 до 12 мм; - К для открытой прокладки кабеля; - Б под бронированный кабель; - БСЗ под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм; - МG1/2 под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15; - МG3/4 под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20); - М20 под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5; - М25 под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5; - З-М20 резьбовая заглушка вместо кабельного ввода, резьба в корпусе М20х1,5; - З-М25 резьбовая заглушка вместо кабельного ввода, резьба в корпусе М25х1,5; - З-М27 резьбовая заглушка вместо кабельного ввода, резьба в корпусе М27х2. Примечание – при необходимости поставки извещателей с разными кабельными вводами и/или заглушками обозначение писать через плюс, например: К+Б, МG1/2+З-М20 или Т+БСЗ. |
6 |
Диаметр подключаемых кабелей: - без обозначения - от 8 до 14 мм; - 18 для кабелей диаметром от 14 до 18 мм (со снятой броней, по поясной изоляции). |
7 | Гарантийный срок: по умолчанию 3 года, 5 - 5 лет. |
5
