ИП103-1В
3 484 ₽
Нет в наличии
Приведённые цены и характеристики товаров носят исключительно информационный характер и не являются публичной офертой.
В корзину
Извещатель пожарный тепловой взрывозащищённый ИП103-1В
Предназначен для использования в химической, нефтегазовой и других областях промышленности, а также на морских судах для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой.Извещатель ИП 103-1В в зависимости от температурного класса имеет один или два термореле с нормально замкнутыми контактами.
Применяется во взрывоопасных зонах 1 и 2 классов, а также во взрывоопасных зонах всех классов согласно «Правил устройства электроустановок» (ПУЭ) гл. 7.3 и другим нормативно–техническим документам, определяющим применение электрооборудования во взрывоопасных средах.
Ключевые характеристики и особенности:
- Эксплуатация при сложных климатических условиях от -60 до +150 °С
- Эксплуатации в соответствии с температурными классами Т3,Т4,Т5 и Т6
- Выпускаются под техническим наблюдением Российского Морского Регистра судоходства

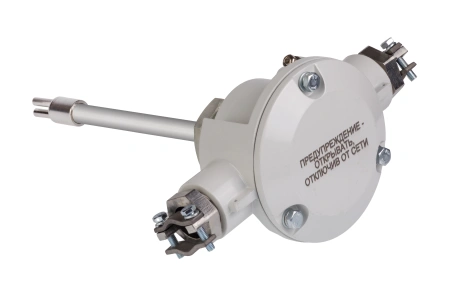

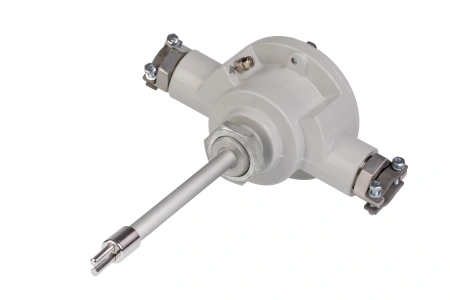

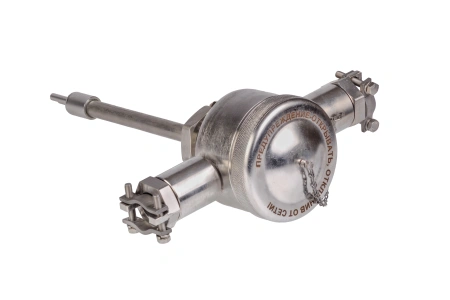

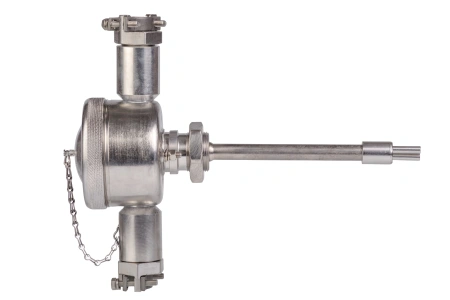

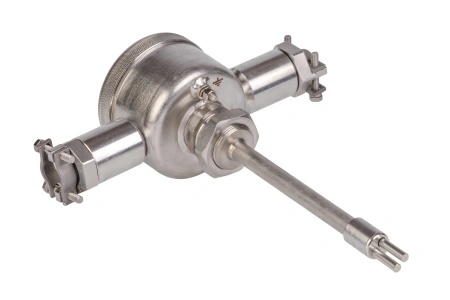

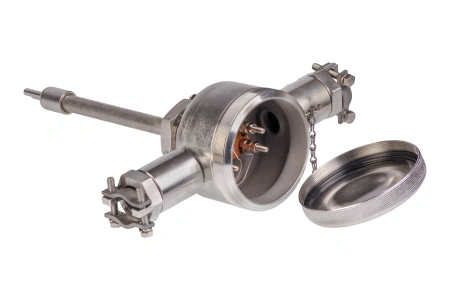

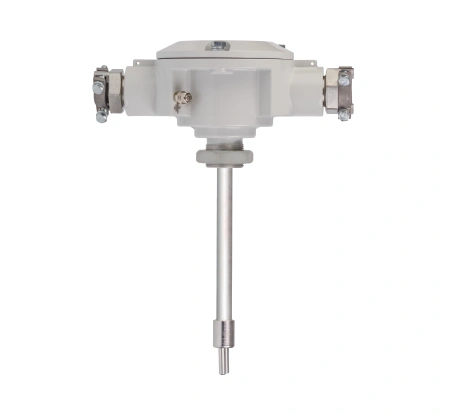

- Выпускается в корпусе из коррозионностойкой стали и алюминиевого сплава
- Маркировка взрывозащиты: • ИП103-1В классов А3 и В — 1Ex db IIB T6 Gb;
• ИП103-1В класса С — 1Ex db IIB T5 Gb;
• ИП103-1В классов D и E — 1Ex db IIB T4 Gb
| Наименование характеристики |
Значение
|
|
| Температурный диапазон срабатывания, °С | А3 (64–76), В (69-85), С (84–100), D(99-115),E (114-130), F(129-145) | |
|
Количество термореле (чувствительных элементов), шт. |
Для классов А3, В и С |
Одно или два |
|
Для классов D, E, F |
Одно | |
| Переходное электрическое сопротивление контактов извещателей, Ом, не более | 1,5 | |
| Напряжение коммутируемого электрического тока (постоянного или переменного), В | От 6 до 36 | |
| Значение коммутируемого электрического тока (постоянного или переменного), А | 0,05 – 0,2 | |
| Минимальная температура эксплуатации |
-60°С |
|
| Максимальная температура эксплуатации |
Для классов А3, В и С |
+100°С |
| Для классов D, E, F | +150°С | |
| Материал защитной арматуры | Сталь 12Х18Н10Т | |
| Материал головки |
Для исполнений по рис. 1 |
Алюминиевый сплав АК7 |
|
Для исполнений по рис. 2 |
Сталь 12Х18Н10Т | |
| Степень защищенности от пыли и воды | IP66 | |
| Средний срок службы до списания, лет, не менее | 10 | |
| Скорость повышения температуры, °С/мин. | Время срабатывания от условно нормальной температуры, с | |||||
| минимальное | максимальное | |||||
| 1 | 1740 | 2760 | ||||
| 3 | 580 | 960 | ||||
| 5 | 348 | 600 | ||||
| 10 | 174 | 329 | ||||
| 20 | 87 | 192 | ||||
| 30 | 58 | 144 | ||||
|
Внешний вид |
Обозначение | Расшифровка |
|
К |
- для открытой прокладки кабеля |
 |
Т (или ТG3/4) |
- для прокладки кабеля в трубе с присоединительной резьбой G3/4-ВТ
|
|
ТG1/2 |
- для прокладки кабеля в трубе с присоединительной резьбой G1/2-В |
|
Б | - под бронированный кабель |
|
БСЗ | - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм |
|
МG1/2 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 |
|
|
МG3/4
|
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) |
|
М20 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 |
|
|
М25 |
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 |
|
З-М20 или З-М25, или З-М27 |
- резьбовые заглушки М20х1,5 или М25х1,5, или М27х2 соответственно |
Сертификат ИНТЕРГАЗСЕРТ
1,7 мб
Свидетельство РМРС
512,8 кб
Руководство по эксплуатации
2,1 мб
3D-модель извещателя ИП103-1В
742,8 кб
