ИП212-1ВЛ «Линия»
Нет в наличии
Извещатель пожарный дымовой линейный взрывозащищённый ИП212-1ВЛ «Линия»
Предназначен для обнаружения дыма и передачи сигнала на приёмно-контрольный прибор или внешним ПК в системах противопожарной защиты зданий и сооружений.Применяется в помещениях больших объёмов, в которых заведомо отсутствуют атмосферные явления в виде пыли, дождя и тумана.

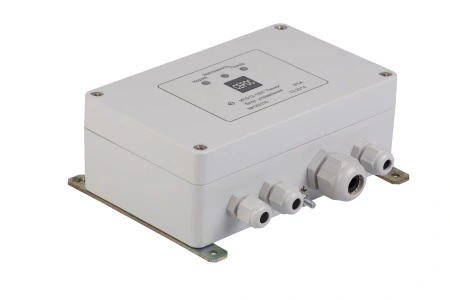

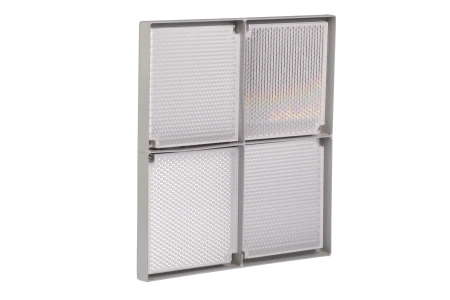

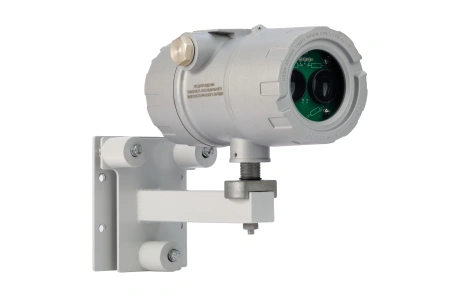

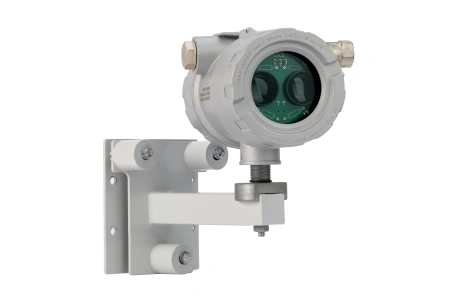

Извещатель состоит из взрывозащищённого приёмопередатчика ПРМД, отражателя и блока управления БУ. Блок управления должен располагаться вне взрывоопасной зоны.
Ключевые характеристики и особенности:
- Извещатель имеет три порога срабатывания, доступных потребителю (прибор оценивает увеличение оптической плотности контролируемой среды, при котором блок управления формирует сигнал «Пожар»):
• 1,94 дБ (36%)
• 3,1 дБ (51 %)
• 4,44 дБ (64 %) - Световая индикация режимов работы Извещателя реализована в БУ и ПРДМ светодиодами:
• ПОЖАР - красным (постоянное свечение)
• НОРМА - зелёном (постоянное свечение)
• НЕИСПРАВНОСТЬ – жёлтым (мигающий)

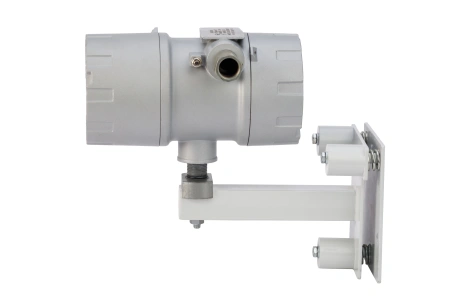

- Конструкция приёмопередатчика на кронштейне обеспечивает возможность поворота:
• в горизонтальной плоскости на угол не менее ±90°
• в вертикальной плоскости на угол не менее ±10° - Расстояние между приёмопередатчиком ПРМД и отражателем до 100м. Рекомендуется применять два отражателя при расстоянии между ПРДМ и отражателем более 80м.
Модели извещателей:
- ИП212-1ВЛ - передача сигнала в неадресных шлейфах осуществляется через реле, цифровой выходной сигнал (имеется во всех моделях) обеспечивает двустороннюю связь по интерфейсу RS-485.
- ALS - передача сигнала осуществляется по двухпроводной адресной линии связи по протоколу R3
- DPLS - передача сигнала осуществляется через двухпроводную адресную линию связи ДПЛС
Наименование характеристики | Значение | |
Диапазон расстояний между приёмопередатчиком и отражателем, м | от 8 до 100 | |
Максимально-возможная ширина защищаемого одним извещателем пространства, не более, м | 8 | |
Питание извещателя, В | Постоянным током напряжением от 10 до 28 В | |
Номинальное напряжение питания, В | 24 В | |
Подключение к шлейфу ПКП | По двухпроводной | |
Режимы работы |
- дежурный режим «Норма»; - режим «Пожар»; - режим «Неисправность»; - режим «Настройка» |
|
Потребляемая мощность Вт, не более | 2,5 | |
Выходные сигналы | Релейные: ПОЖАР и НЕИСПРАВНОСТЬ | |
Маркировка взрывозащиты | 1ЕxdIIBT6 Х | |
Степень защищенности от пыли и воды |
Приёмопередатчика |
P66 |
Блока управления |
IP54 |
Руководство по эксплуатации
2,6 мб
