ТСП/1-8042

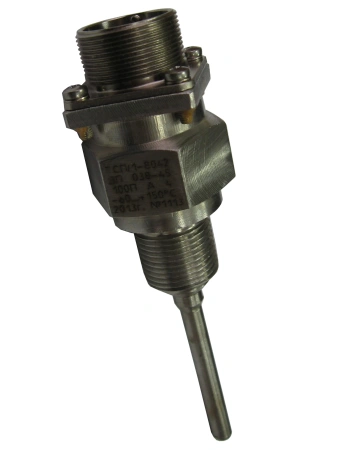

Термопреобразователь сопротивления платиновый ТСП/1-8042
Предназначены для измерения температуры различных сред в энергетических установках специального назначения
| Наименование характеристики | Значение | ||
|
Диапазон измеряемых температур, °С |
от минус 60 до +470 °С |
||
|
НСХ |
50П, 100П |
||
|
Класс допуска |
А, В |
||
|
Степень защиты от пыли и воды: |
IP54 |
||
Габаритные чертежи
• Рисунок В.1
• Рисунок В.2
• Рисунок В.3
• Рисунок В.4
• Рисунок В.6 и Рисунок В.7
• Рисунок В.8
• Рисунок В.9
• Рисунок В.10
Исполнения
• Таблица Д.1 – Таблица исполнений термопреобразователей ТСП/1-8042
Термопреобразователь сопротивления платиновый ТСП/1-8042, конструктивного исполнения по рис. В.1, с длиной монтажной части 1000 мм, с защитной арматурой, изготовленной из стали 08Х18Н10Т, с номинальной статической характеристикой (НСХ) преобразования 50П, классом допуска А:
То же, изготовленного под техническим наблюдением Российского морского регистра судоходства:
• Термопреобразователь сопротивления ТСП/1-8042 МР 014-16 ЮВМА.400520.003 ТУ
То же, изготовленного с приемкой ОТК общепромышленного исполнения:
• Термопреобразователь сопротивления ТСП/1-8042 014-16 ЮВМА.400520.003 ТУ
• Рисунок В.1
• Рисунок В.2
• Рисунок В.3
• Рисунок В.4
• Рисунок В.6 и Рисунок В.7
• Рисунок В.8
• Рисунок В.9
• Рисунок В.10
Исполнения
• Таблица Д.1 – Таблица исполнений термопреобразователей ТСП/1-8042
Термопреобразователь сопротивления платиновый ТСП/1-8042, конструктивного исполнения по рис. В.1, с длиной монтажной части 1000 мм, с защитной арматурой, изготовленной из стали 08Х18Н10Т, с номинальной статической характеристикой (НСХ) преобразования 50П, классом допуска А:
То же, изготовленного под техническим наблюдением Российского морского регистра судоходства:
• Термопреобразователь сопротивления ТСП/1-8042 МР 014-16 ЮВМА.400520.003 ТУ
То же, изготовленного с приемкой ОТК общепромышленного исполнения:
• Термопреобразователь сопротивления ТСП/1-8042 014-16 ЮВМА.400520.003 ТУ
Руководство по эксплуатации
716,4 кб
Свидетельство о типовом одобрении МР
557,9 кб
