ТХА/1-1072 и ТХК/1-1072
Нет в наличии

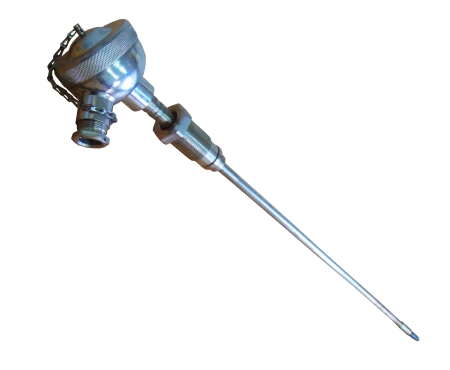

Преобразователь термоэлектрический хромель-алюмелевый ТХА/1-1072 и хромель-копелевый ТХК/1-1072
Предназначен для измерения температуры выхлопных газов на судах неограниченного района плавания.
| Наименование характеристики | Значение | ||
|
ТХА/1-1072 |
ТХХ/1-1072 |
||
|
Диапазон измеряемых температур, °С |
от минус 50 до +800 |
от минус 50 до +600 |
|
|
НСХ |
К |
L |
|
|
Класс допуска |
2 | ||
|
Степень защиты от пыли и воды: |
IP54 |
||
Габаритный чертеж
• Рисунки 1-4
• Рисунки 6 и 7
Исполнения
• Таблица В.1 – Таблица исполнений термопреобразователей
Термопреобразователь ТХА/1-1072, конструктивного исполнения по рис. 1, длиной монтажной части L=1250 мм, с номинальной статической характеристикой преобразования ХА, на условное давление рабочей среды 25 МПа, с неизолированным рабочим спаем, с арматурой из стали 08Х18Н10Т:
• Термопреобразователь ТХА/1-1072 ВП 005-06 ЮВМА.400520.004 ТУ
То же, изготовленного под техническим наблюдением Российского морского регистра судоходства:
• Термопреобразователь ТХА/1-1072 МР 005-06 ЮВМА.400520.004 ТУ
То же общепромышленного исполнения с приемкой ОТК без консервации
• Термопреобразователь ТХА/1-1072 005-06 ЮВМА.400520.004 ТУ без консервации
• Рисунки 1-4
• Рисунки 6 и 7
Исполнения
• Таблица В.1 – Таблица исполнений термопреобразователей
Термопреобразователь ТХА/1-1072, конструктивного исполнения по рис. 1, длиной монтажной части L=1250 мм, с номинальной статической характеристикой преобразования ХА, на условное давление рабочей среды 25 МПа, с неизолированным рабочим спаем, с арматурой из стали 08Х18Н10Т:
• Термопреобразователь ТХА/1-1072 ВП 005-06 ЮВМА.400520.004 ТУ
То же, изготовленного под техническим наблюдением Российского морского регистра судоходства:
• Термопреобразователь ТХА/1-1072 МР 005-06 ЮВМА.400520.004 ТУ
То же общепромышленного исполнения с приемкой ОТК без консервации
• Термопреобразователь ТХА/1-1072 005-06 ЮВМА.400520.004 ТУ без консервации
Свидетельство о типовом одобрении МР
210,8 кб
Руководство по эксплуатации
668,9 кб
