(К) Тхх/1-2088

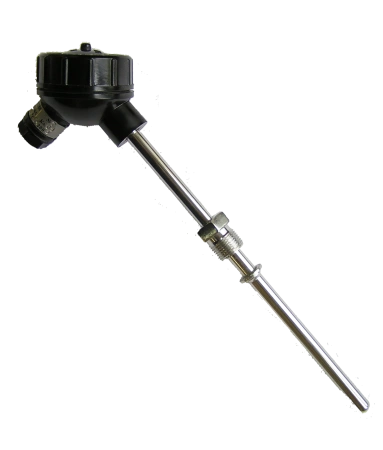

Преобразователь термоэлектрический (К) Тхх/1-2088
Предназначен для измерения температуры газообразных, жидких, химически не агрессивных сред не разрушающих защитную арматуру.Термопреобразователи выпускается следующих типов:
- ТЖК/1 и КТЖК/1 – преобразователь термоэлектрический (ТП) по ГОСТ 6616 с термопарами типа J (ТЖК) (Железо/медь - никель (железо/константан)) по ГОСТ Р 8.585, также с унифицированным выходным сигналом по ГОСТ 30232;
- ТНН/1 и КТНН/1 – преобразователь термоэлектрический (ТП) по ГОСТ 6616 с термопарами типа N (ТНН) (Никель - хром - кремний/никель - кремний (нихросил/нисил)) по ГОСТ Р 8.585, также с унифицированным выходным сигналом по ГОСТ 30232;
- ТХА/1 и КТХА/1 – преобразователь термоэлектрический (ТП) по ГОСТ 6616 с термопарами типа K (ТХА) (Никель - хром/никель - алюминий (хромель/алюмель)) по ГОСТ Р 8.585, также с унифицированным выходным сигналом по ГОСТ 30232;
- ТХК/1 и КТХК/1 – преобразователь термоэлектрический (ТП) по ГОСТ 6616 с термопарами типа L (ТХК) (Хромель/копель) по ГОСТ Р 8.585, также с унифицированным выходным сигналом по ГОСТ 30232.
| Наименование характеристики |
Значение |
||
|
Тип термопреобразователей |
ТЖК/1 и КТЖК/1 - железо-константановые ТЖК (железо медьникелевые) ТНН/1 и КТНН/1 - нихросил-нисиловые ТНН (никельхромникельникелькремниевые) ТХА/1 и КТХА/1 - хромель-алюмелевые ТХА (никельхромникельалюминиевые) ТХК/1 и КТХК/1 - хромель-копелевые ТХК |
||
|
Класс допуска термопреобразователей |
1 или 2 |
||
| Виды климатического исполнения |
УХЛ3.1, УХЛ2, УХЛ1 |
||
|
Тхх/1-2088 |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
ЮВМА.400500.002ТУ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|
Поле |
Описание характеристики |
| 1 |
Тип (в соответствии с таблицей 2) и модификацию термопреобразователя (2088). |
| 2 |
Код исполнения термопреобразователей в соответствии с таблицей 3 и в скобках классификационное обозначение по НП-022 и через дробь класс безопасности по «Правилам классификации и постройки атомных судов и плавучих сооружений» РМРС. |
| 3 |
Номер модели (в соответствии с таблицей 4), номер основного и дополнительного конструктивного исполнения, в соответствии частью 4 Технических условий ЮВМА.400500.002ТУ3 (допускается вместо номера основного и дополнительного конструктивного исполнения указать материал и диаметр погружаемой части арматуры d, а также присоединительную резьбу D по таблице 4 с указанием буквенного обозначения и числового значения, к код типа головки и код термовставки (при необходимости) по таблице 5). |
| 4 |
Длина монтажной или погружаемой части защитной арматуры L, длину измерительного наконечника l, и расстояние от присоединения до головки L1 из диапазона, приведенного в таблице 4 и размеры выводов M по таблице 5 (для термопреобразователей без головки (код БГ1 и БГ2). |
| 5 |
НСХ преобразования и количество спаев (по таблице 2, указывается при заказе термопреобразователей с выходным сигналом по ГОСТ Р 8.585-2001, при заказе термопреобразователя с одним спаем, количество не указывается) или код унифицированного выходного сигнала в соответствии дополнительным конструктивным исполнением или в соответствии с таблицей 5 или таблицей 6 (указывается при заказе термопреобразователя с унифицированным выходным сигналом единой конструкции) или обозначение вторичного измерительного преобразователя ИП1 и условное обозначение и длину кабельной линии связи между первичным и вторичным преобразователями приведенные в ЮВМА.400500.002Д8 «Преобразователи измерительные ИП1. Условное обозначение» (указывается при заказе термопреобразователя с унифицированным выходным сигналом блочной конструкции). |
| 6 |
Класс допуска по ГОСТ 6616-94 или класс точности в соответствии с таблицей 6 или таблицей 7 (1, 2 или 3 для термопреобразователей с термоэлектрическим выходным сигналом и 0,1, 0,15, 0,25, 0,5 или 1,0 для унифицированного выходного сигнала). |
| 7 | Конструкцию рабочего спая (изолирован – И или неизолирован – Н) |
| 8 |
Диапазон измеряемых температур в соответствии с таблицей 7, с учетом верхней предельной температуры материала арматуры по таблице 4 (для термопреобразователей с унифицированным выходным сигналом) |
| 9 |
Код конструктивного исполнения устройства ввода в соответствии с таблицей 8. |
| 10 |
Код встроенного цифрового индикатора в соответствии с таблицей 5. |
| 11 |
Код климатического исполнения для термопреобразователей в соответствии с таблицей 9 (код по умолчанию 1.3 (УХЛ3.1 по ГОСТ 15150-69 с температурой эксплуатации от минус 10 до 70 °С), допускается при заказе не указывать). |
| 12 |
Первичная поверка СИ (при необходимости первичной поверки проставляется индекс ПП). |
| 13 | Код монтажных частей по ЮВМА.400500.002Д10 «Комплекты монтажных частей. Условное обозначение» |
| 14 |
Обозначение технических условий ЮВМА.400500.002ТУ |
Примеры записи термопреобразователей
Термопреобразователь ТХК/1 модификации 2088, морского исполнения (код МР), модели 4, с материалом арматуры 08Х18Н10Т, диаметром погружаемой части арматуры d = 6 мм, с присоединительной резьбой D = М20х1,5, с головкой Н48 из нержавеющей стали, с длиной погружаемой части L = 100 мм, с расстоянием от головки до уплотнения L1 = 50 мм, с термопарным выходом с НСХ преобразования типа (L) по ГОСТ Р 8.585‑2001, класса допуска 2 по ГОСТ 6616-94, с изолированным спаем (код И), с кабельным вводом для открытой прокладки кабеля диаметром от 8 до 12 мм из нержавеющей стали (код К12-Н), климатического исполнения УХЛ3.1 по ГОСТ 15150-69 с диапазоном рабочих температур окружающего воздуха от минус 10 до 70 °С (код 1.3, допускается не указывать), поверенный в установленном порядке (код ПП):):
|
ТХА/1-2088 / |
МР / |
4, 08Х18Н10Т, d = 6 мм, D = М20х1,5, Н48 / |
L = 100 мм L1 = 50 мм / |
|||||
| 1 | 2 | 3 | 4 | |||||
|
L / |
2 / |
И / |
К12-Л / |
ПП / | ЮВМА.400500.002ТУ | |||
| 5 | 6 | 7 | 9 | 12 | 14 | |||
Термопреобразователь ТХА/1 модификации 2088, с приемкой ОТК (код на ставится), модели 11, с материалом арматуры ХН45Ю, диаметром погружаемой части арматуры d = 8 мм, с присоединительной резьбой D = М27х2, с головкой А63, с длиной погружаемой части L = 400 мм, с расстоянием от головки до уплотнения L1 = 100 мм, с длиной заужения измерительного наконечника l = 7 мм, с унифицированным выходным сигналом от 4 до 20 мА с цифровым преобразованием и гальванической развязкой (код Р420), класса точности 0,25, с неизолированным спаем (код Н), с диапазоном измерений от 0 до 400 °С, с кабельным вводом для открытой прокладки кабеля диаметром от 6 до 12 мм из латуни с покрытием (код К12-Л), климатического исполнения УХЛ2 по ГОСТ 15150-69 с диапазоном рабочих температур окружающего воздуха от минус 40 до 70 °С (код 1.4), поверенный в установленном порядке (код ПП):
|
ТХА/1-2088 / |
11, ХН45Ю, d = 8 мм, D = М27х2, А63 / |
L = 400 мм L1 = 100 мм, l = 7 мм / | ||||||
|
1 | 3 | 4 | ||||||
|
Р420 / |
0,25 / |
Н / |
от 0 до 400 °С / |
К12-Л / |
1.4 / |
ПП / | ЮВМА.400500.002ТУ | |
| 5 | 6 | 7 | 8 | 9 | 11 | 12 | 14 | |
