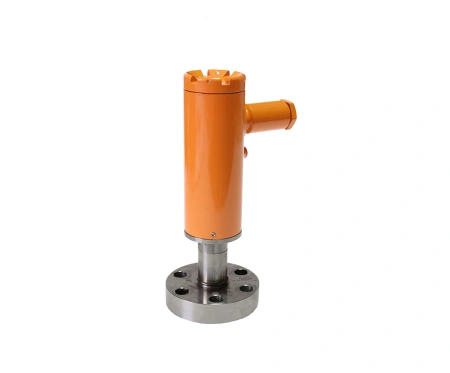

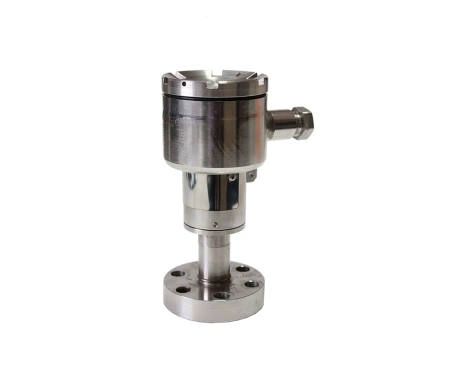

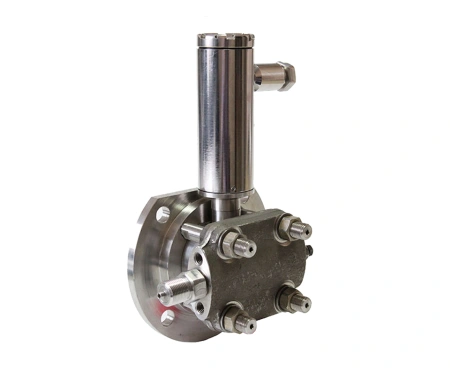

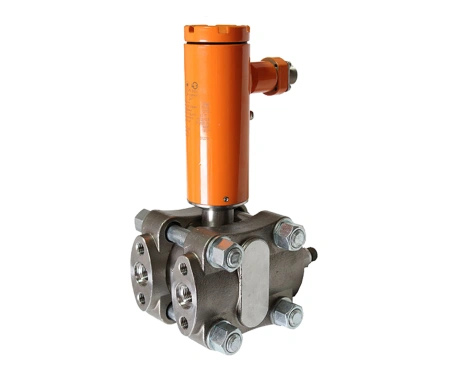

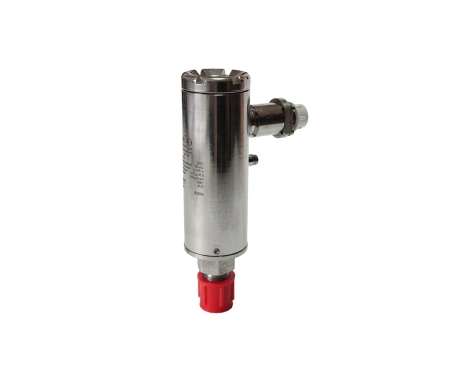

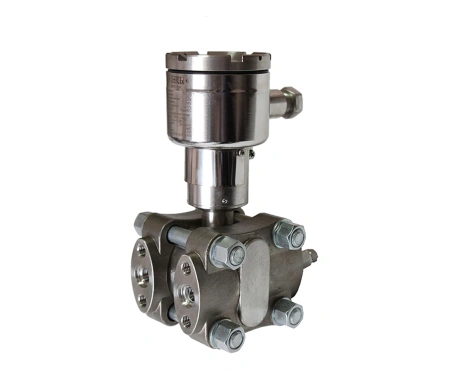

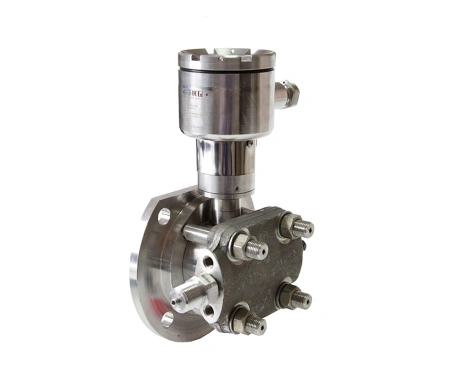

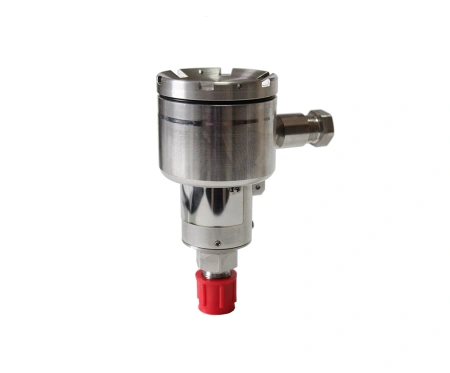

Традиционный датчик давления Дон-17
Предназначен для непрерывного преобразования значений давления жидких и газообразных, в том числе агрессивных сред, в унифицированные электрические аналоговые и цифровые сигналы.Датчик применяется в системах автоматического контроля, регулирования и управления технологическими процессами со вторичной регистрирующей и показывающей аппаратурой, регуляторами и другими устройствами автоматики, машинами централизованного контроля и системами управления, работающими от унифицированного аналогового выходного сигнала постоянного тока от 4 до 20 мА, или от 20 до 4 мА, или цифрового выходного сигнала по протоколу HART.
Датчик предназначен для применения в газовой и нефтехимической отрасли, тепло- и электроэнергетике, на железнодорожном транспорте, в машиностроении, металлургии, химической промышленности и ЖКХ. Датчик морского исполнения соответствует требованиям «Правил классификации и постройки морских судов», «Правил технического наблюдения за постройкой судов и изготовлением материалов и изделий для судов» Российского морского регистра судоходства, требованиям «Технического регламента о безопасности объектов морского транспорта» и предназначен для эксплуатации на кораблях и морских судах с неограниченным районом плавания, а также на объектах поднадзорных Российскому морскому регистру судоходства.
Виды измеряемого давления:
- Абсолютное давление
- Избыточное давление
- Давления разрежения
- Гидростатическое давление
- Дифференциальное давление
Датчики выпускаются в следующих исполнениях по назначению:
- Общепромышленное исполнение, приемка ОКК завода-изготовителя (Дон-17);
- Взрывозащищенное исполнение, вид взрывозащиты – искробезопасная электрическая цепь, маркировка взрывозащиты – 0Ех ia ІІС Т5…Т6 Ga Х (Дон-17-Ех);
- Взрывозащищенное исполнение, вид взрывозащиты – взрывонепроницаемая оболочка, маркировка взрывозащиты – 1Ех db ІІС Т5…Т6 Gb Х (Дон-17-Ех-Вн);
- Исполнение, предназначенное для работы на морских судах (Дон-17-МР);
- Взрывозащищенное исполнение, предназначенное для работы на морских судах, вид взрывозащиты – искробезопасная электрическая цепь, маркировка взрывозащиты – 0Ех ia ІІС Т5…Т6 Ga Х (Дон-17-МР-Ех);
- Взрывозащищенное исполнение, предназначенное для работы на морских судах, вид взрывозащиты – взрывонепроницаемая оболочка, маркировка взрывозащиты – 1Ех db ІІС Т5…Т6 Gb Х (Дон-17-МР-Ех-Вн).
|
Наименование характеристики |
Значение |
|
|
Измеряемая среда |
- жидкая; - газообразная; - вязкая (в том числе агрессивная) |
|
|
Исполнение по назначению |
- общепромышленное; - взрывозащищенное (0Ех ia ІІС Т5…Т6 Ga Х); - взрывозащищенное (1Ех db ІІС Т5…Т6 Gb Х); - морское; - взрывозащищенное морское (0Ех ia ІІС Т5…Т6 Ga Х); - взрывозащищенное морское (1Ех db ІІС Т5…Т6 Gb Х); - морское для атомных судов и плавучих сооружений; - взрывозащищенное морское для атомных судов и плавучих сооружений (0Ех ia ІІС Т5…Т6 Ga Х); - взрывозащищенное морское для атомных судов и плавучих сооружений (1Ех db ІІС Т5…Т6 Gb Х); |
|
|
Типы измеряемого давления |
- абсолютное; - избыточное; - разряжение; - давление – разряжение; - дифференциальное (разность давлений); - гидростатическое |
|
|
Пределы допускаемой основной приведенной погрешности |
± 0,075; ± 0,1; ± 0,15; ± 0,25; ± 0,5; ± 1,0 |
|
|
Выходные сигналы |
- аналоговый от 4 до 20 мА; от 20 до 4 мА; - цифровой по протоколу HART |
|
|
Индикация |
без встроенного индикатора |
|
|
Настройка датчика |
- корректировка «нуля» кнопкой внутри корпуса; - корректировка «нуля» магнитным ключом; - перенастройка диапазона измерений с помощью движковых переключателей и по цифровому интерфейсу; - корректировка времени усреднения выходного сигнала по цифровому интерфейсу |
|
|
Вибростойкость |
от 2 до 100 Гц с ускорением 5 g (группа исполнения V3 по ГОСТ Р 52931-2009, но с верхней частотой вибрации 100 Гц) |
|
|
Ударостойкость |
- 7 g |
|
|
Сейсмостойкость |
9 баллов по шкале MSK-64 |
|
|
Диапазоны рабочих температур окружающей среды |
- от +5 до +50 °С; - от +1 до +80 °С; - от -10 до +50 °С; - от -30 до +50 °С; - от -55 до +80 °С; - от -60 до +85 °С |
|
|
Степень защищенности от пыли и воды |
IP67 |
|
|
Электромагнитная совместимость |
- помехоэмиссия по ГОСТ 30805.22-2013 для класса Б; - устойчивость к кондуктивным радиочастотным помехам по ГОСТ 51317.4.6-99 со степенью жесткости 3, критерий А; - устойчивость к радиочастотным электромагнитным полям по ГОСТ 30804.4.3-2013 со степенью жесткости 3 (от 80 МГц до 1 ГГц) и со степенью жесткости 4 (от 800 до 960 МГц и от 1,4 до 2 ГГц) критерий А; - устойчивость к наносекундным импульсным помехам по ГОСТ 30804.4.4-2013 со степенью жесткости 4, критерий А; - устойчивость к микросекундным импульсным помехам по ГОСТ Р 51317.4.5-99 со степенью жесткости 3, критерий А; - устойчивость к электростатическим разрядам по ГОСТ 30804.4.2-2013 со степенью жесткости 4, критерий А; - устойчивость к магнитному полю по ГОСТ Р 50648-94 со степенью жесткости 5, критерий А |
|
|
Защита от импульсных перенапряжений (для датчиков с устройством грозозащиты) |
нет |
|
|
Материал корпуса датчика |
- сплав Д16Т; - сталь 12Х18Н10Т (AISI 321) |
|
|
Материал мембраны |
- титановый сплав; - сплав 36НХТЮ; - сталь 03Х16Н15М3 (AISI 316L); - сталь 06ХН28МДТ (AISI 904L) |
|
|
Материал фланцев или штуцера |
- титановый сплав; - сталь 12Х18Н10Т (AISI 321); - сталь 03Х16Н15М3 (AISI 316L); - сталь 06ХН28МДТ (AISI 904L) |
|
|
Электрические воды |
- соединители типа 2РМ; - соединители типа GDM; - кабельные вводы для открытой проводки кабеля; - кабельные вводы под проводку кабеля в металлорукаве; - кабельные вводы под трубную проводку кабеля; - кабельные вводы под бронированный кабель |
|
|
Средняя наработка до отказа, не менее |
150000 ч |
|
|
Средний срок службы, не менее |
15 лет |
|
| Межповерочный интервал | 4 года | |
|
Межповерочный интервал |
4 года |
|
При необходимости поставки датчика с комплектом монтажных частей, в заказе укажите код согласно раздела каталога КМЧ
