РУПОР–В
Оповещатель звуковой пожарный взрывозащищённый модели РУПОР–В
Предназначен для непрерывной круглосуточной работы (трансляция предварительно записанных звуковых сигналов, направленных на обеспечение безопасности) в системах пожарной сигнализации и пожаротушения при совместной работе с приемно–контрольными устройствами. Оповещатели могут быть применены во взрывоопасных зонах 1 и 2 классов.Ключевые характеристики и особенности:
- Оповещатель запускается при подаче напряжения питания
- Выбранный звуковой сигнал транслируется непрерывно до отключения питания оповещателя
- Выбор звукового сигнала производится переключателями на плате при монтаже оповещателя
- Запись звуковых сигналов производится на предприятии–изготовителе
- Регулировка громкости производится при монтаже оповещателя
| Наименование характеристики | Значение | |
| Уровень звукового давления на расстоянии 1м, дБ, в зависимости от выбранного звукового сигнала | от 102 до 115 дБ | |
| Количество записанных звуковых сигналов в память оповещателя, не более | 16 | |
|
Продолжительность непрерывной работы оповещателя в режиме трансляции звукового сигнала, не более, мин |
60 | |
| Потребляемая мощность в режиме трансляции звуковых сигналов | С индексом 12 |
Не более 28 Вт |
| С индексом 220 | Не более 22 ВА | |
| Напряжение питания |
С индексом 12 |
От 11,5 до 56 В постоянного тока |
|
С индексом 220 |
От 187 до 264 переменного тока частотой 50Гц |
|
| Маркировка взрывозащиты | 1Ех db IIB Т6 Gb Х | |
| Температура эксплуатации | от минус 40 до 55° С | |
| Степень защищенности от пыли и воды | P54 | |
| Материал корпуса | Алюминиевый сплав с антикоррозионным покрытием | |
| Габаритные размеры,не более, мм | 386 х 250 х 240 (со скобой) | |
| Описание тона | Уровень звукового сигнала, дБ/1м, не менее (диапазон) |
| Чередование звуков с частотой 800 и 970 Гц, период 0,5 с | 107-109 |
| Переменный тон с частотой от 800 до 970 Гц, период 0,14 с (7 Гц) | 109 |
| Переменный тон с частотой от 800 до 970 Гц, период 1,0 | 104-109 |
| Переменный тон с частотой от 1200 до 1500 Гц с периодом 0,14 с | 116 |
| Переменный тон с частотой от 1250 до 700 Гц, период 1,0 с | 108-115 |
| Непрерывный тон частотой 970 Гц | 110 |
| Прерывистый тон с частотой 970 Гц, период 1,0 с | 110 |
| Чередование звуков с частотой 760 и 690 Гц, длительность 0,1 и 0,4 с соответственно | 106-108 |
| Непрерывный тон с частотой 760 Гц | 110 |
| Чередование звуков с частотой 760 и 690 Гц, период 1,0 с | 106-111 |
|
Переменный тон с частотой от 800 до 970Гц, период 0,02 с (50 Гц) |
110 |
| Медленно меняющийся переменный тон (сирена) от 700 до 1500 Гц и обратно | 102-110 |
| Прерывистый звук с частотой 760 Гц, период 0,3 с | 108-110 |
| 3 звуковых импульса частотой 970 Гц, периодом 1,0 с, затем пауза 1,5 с | 112 |
| Быстро меняющийся переменный тон (сирена) от 700 до 1500Гц и обратно | 112 |
| Запасной тон (по требованию заказчика) | - |
|

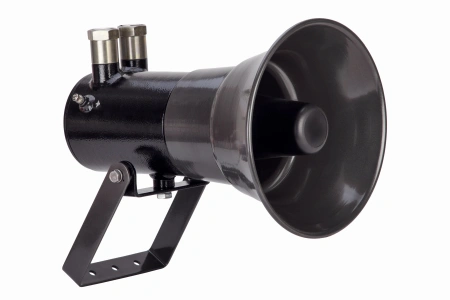

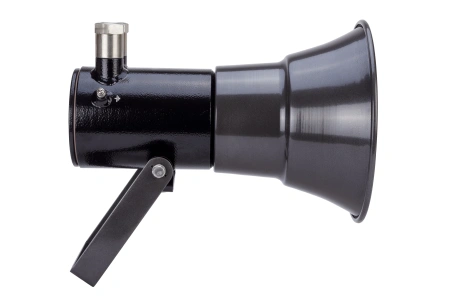

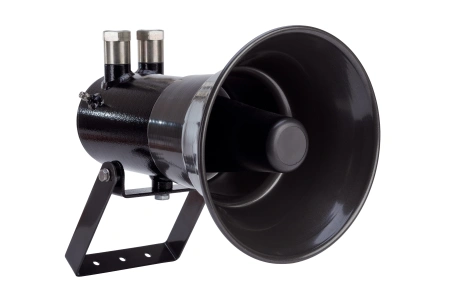

Внешний вид |
Обозначение | Расшифровка |
|
К |
- для открытой прокладки кабеля |
|
Б | - под бронированный кабель |
|
БСЗ | - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм |
|
МG1/2 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 |
|
|
МG3/4
|
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) |
|
М20 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 |
|
|
М25 |
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 |
|
З-М27 |
- резьбовая заглушка М27х2 |
