ФИЛИН-Т
Подробности
20 620 ₽
Нет в наличии
Приведённые цены и характеристики товаров носят исключительно информационный характер и не являются публичной офертой.
В корзину
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
Маркировка взрывозащиты
—
1Ex db IIB T6 Gb
Степень защиты от воды и пыли
—
IP66/ IP67
Температура эксплуатации, °С
—
-60...+70°С
Количество кабельных вводов в корпусе/ диаметр вводимых кабелей, мм
—
2 / от 8 до 14 или от 14 до 18
Напряжение питания, В
—
с индексами (12) - от 10,8 до 28 постоянного тока; с индексами (220) - от 90 до 264 переменного тока частотой 50 Гц
Сечение проводов, подключаемых к клеммам на плате, мм²
—
от 0,125 до 2,5
Все характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

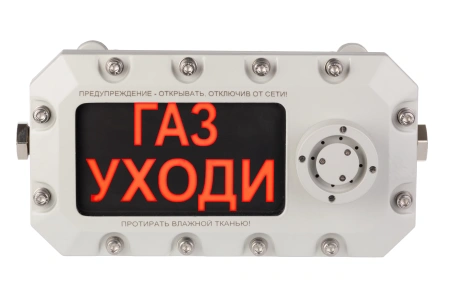

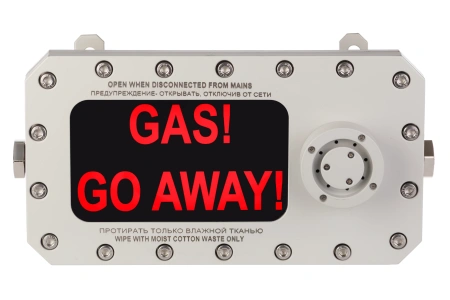

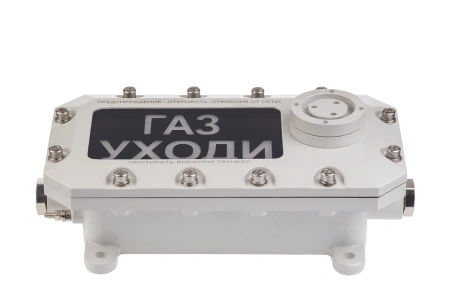

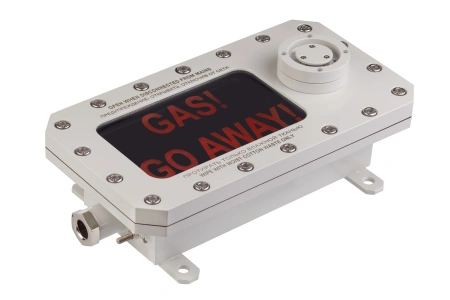

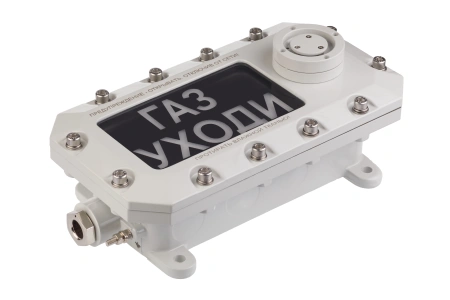

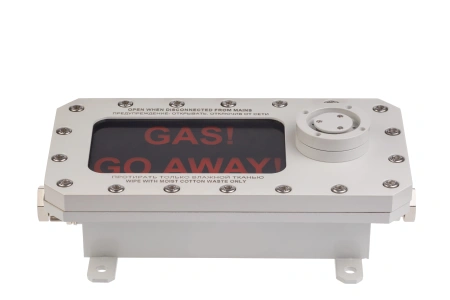

Оповещатель (табло) модели ФИЛИН-Т
Предназначен для обеспечения возможности подачи звуковых и световых (текстовых или знаковых) тревожных сигналов в системах пожарной сигнализации и пожаротушения при совместной работе с приёмно–контрольными устройствами во взрывоопасных зонах 1 и 2 классов.Ключевые характеристики и особенности:
- Оповещатель (табло) обеспечивает контрастное восприятие светового сигнала при внешней освещенности прибора 1000 лк
- Частота мигания тревожного светового сигнала оповещателя (табло) – в диапазоне от 0,5 до 2 Гц
- Максимальное значение уровня звукового давления табло (звуковой сигнал промодулирован по амплитуде и частоте) на расстоянии (1,00±0,05) м вдоль его оси при номинальном напряжении электропитания составляет не менее 105 дБ
- Выпускаются под техническим наблюдением Российского Морского Регистра судоходства
- Выпускается в корпусе из коррозионностойкой стали и алюминиевого сплава
| Наименование характеристики |
Значение |
|
|
Маркировка взрывозащиты |
1Ex db IIB T6 Gb |
|
|
Степень защищенности от пыли и воды |
IP66/IP67 |
|
|
Температура эксплуатации |
От минус 60 до плюс 70°С |
|
| Количество кабельных вводов для внешних подключений (или резьбовых заглушек) | 2 | |
|
Частота мигания тревожного светового сигнала, Гц |
От 0,5 до 2,0 |
|
|
Звуковой сигнал |
Сирена |
|
|
Значение уровня звукового давления на расстоянии 1 м, не менее |
105 дБ |
|
|
Логика работы |
Подача звукового и светового сигналов при включении напряжения питания |
|
| Схема подключения | Двухпроводная | |
| Допускаемая продолжительность непрерывной работы в режиме тревожного сигнала, минут, не более |
30 |
|
|
Напряжение питания, В |
От 10,8 до 28 постоянного тока — ФИЛИН–Т–12 | |
|
90 …264, 50 Гц или =130…250 В — ФИЛИН–Т–220 |
||
|
Потребляемая мощность, не более |
10,0 Вт — ФИЛИН–Т–12 |
|
|
15,0 ВА — ФИЛИН–Т–220 |
||
| Сечение проводов, подключаемых к клеммам на плате, не более, мм2 |
От 0,125 до 2,5 |
|
|
Размер надписи, мм, не менее |
182х95 |
|
|
Габаритные размеры, мм, не более |
350х180х115 |
|
| Масса не более, кг |
С индексом (Н) |
12,5 |
|
С индексом (А) |
7,0 |
|
| Внешний вид |
Обозначение |
Расшифровка |
 |

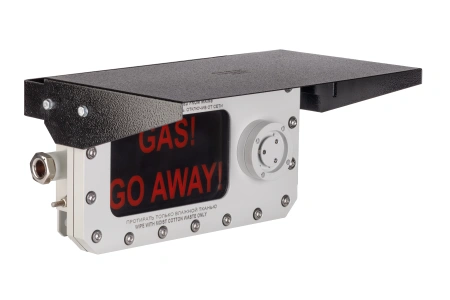

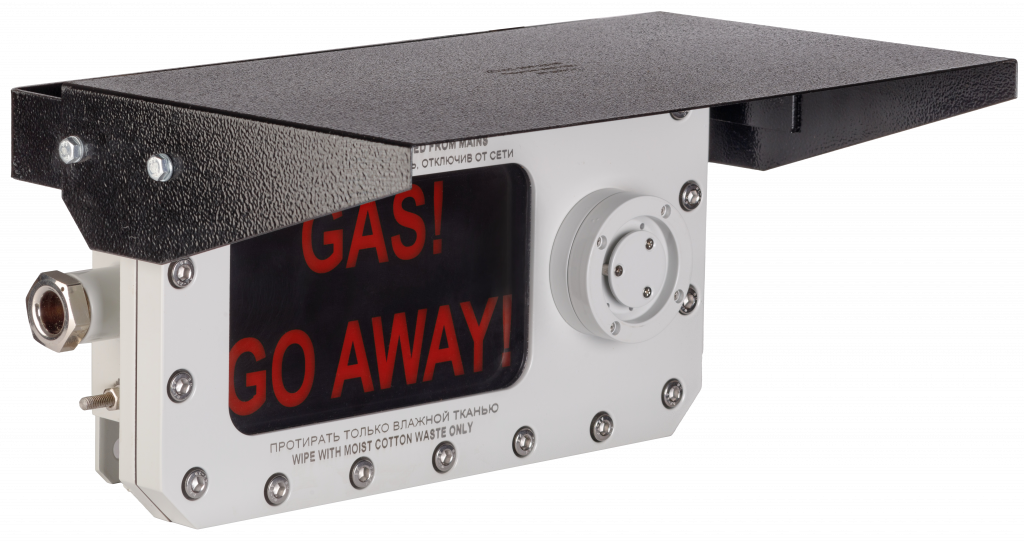

Козырек 908.2548 | При необходимости поставки оповещателя с защитным козырьком 908.2548, указать в заказе "Козырек в комплекте" |
| Рисунок |
Обозначение |
Расшифровка |
|
Рис. 1 – Монтаж табло ТСВ-1 с козырьком КС на потолке |
КМЧ 908.2765 | Комплект монтажных частей для крепления на потолке. КМЧ 908.2765 |
|
Внешний вид |
Обозначение | Расшифровка |
|
К |
- для открытой прокладки кабеля |
 |
Т (или ТG3/4) |
- для прокладки кабеля в трубе с присоединительной резьбой G3/4-В
|
|
ТG1/2) |
- для прокладки кабеля в трубе с присоединительной резьбой G1/2-В |
|
Б | - под бронированный кабель |
|
БСЗ | - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм |
|
МG1/2 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 |
|
|
МG3/4
|
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) |
|
М20 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 |
|
|
М25 | - под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 |
|
З-М20 или З-М25, или З-М27 |
- резьбовые заглушки М20х1,5 или М25х1,5, или М27х2 соответственно |
Сертификат ИНТЕРГАЗСЕРТ
1,7 мб
Сертификат соответствия ТР ЕАЭС 043/2017
1012,1 кб
Свидетельство РМРС
569,6 кб
Руководство по эксплуатации
4,7 мб
Скачать чертёж изделия
128,5 кб
3D-модель табло Филин-Т
8,2 мб
