ФИЛИН-Т-РВ
42 792 ₽
Нет в наличии
Приведённые цены и характеристики товаров носят исключительно информационный характер и не являются публичной офертой.
В корзину

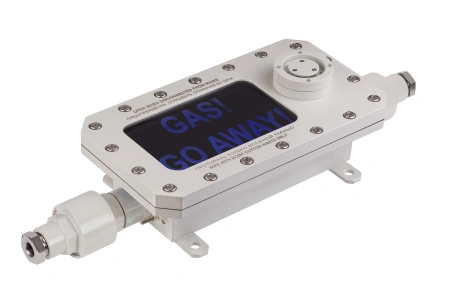

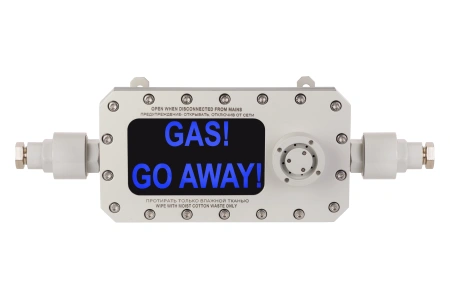

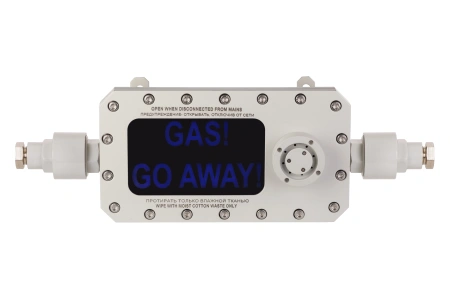

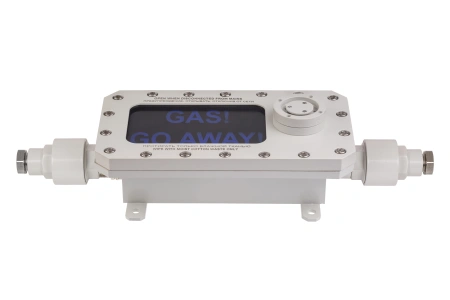

Оповещатель (табло) модели ФИЛИН-Т-РВ рудничного исполнения
Предназначен для обеспечения возможности подачи звуковых и световых (текстовых или знаковых) тревожных сигналов. Согласно маркировке взрывозащиты, могут применяться в шахтах (рудниках), опасных по рудничному газу (метану) и горючей пыли и в их наземных строениях.Оповещатель (табло) может быть использован как информационный указатель, указатель выходов, путей эвакуации с постоянной или прерывистой световой индикацией.
Ключевые характеристики и особенности:
- Оповещатель (табло) обеспечивает контрастное восприятие светового сигнала при внешней освещенности прибора 1000 лк
- Частота мигания светового сигнала табло – в диапазоне от 0,5 до 2 Гц
- Максимальное значение уровня звукового давления табло (звуковой сигнал промодулирован по амплитуде и частоте) на расстоянии (1,00±0,05) м вдоль его оси при номинальном напряжении электропитания составляет не менее 105 дБ
- Оповещатель (табло), оснащенный аккумулятором, может применяться в условиях отключения напряжения питания
- Выпускается в корпусе из коррозионностойкой и углеродистой стали
|
Наименование характеристики |
Значение |
|
|
Маркировка взрывозащиты |
РВ Ex db I/1Ex db IIB T6 Gb |
|
|
Степень защищенности от пыли и воды |
IP66/IP67 |
|
|
Температура эксплуатации, °С: |
Для моделей из коррозионностойкой стали (Н) |
От минус 60 до 70°С(от минус 20 до 55 °С для моделей с аккумуляторами) |
|
Для моделей из углеродистой конструкционной стали (С) |
От минус 30 до 70°С (от минус 20 до 55 °С для моделей с аккумуляторами) |
|
|
Количество кабельных вводов для внешних подключений или резьбовых заглушек |
1 или 2 (по заказу) |
|
|
Частота мигания тревожного светового сигнала, Гц |
от 0,5 до 2 |
|
|
Значение уровня звукового давления на расстоянии 1 м, не менее |
105 дБ |
|
|
Логика работы (модель без аккумулятора) |
подача звукового и светового сигналов при включении напряжения питания |
|
|
Допускаемая продолжительность непрерывной работы в режиме тревожного сигнала, минут, не более |
30 | |
|
Продолжительность в режиме тревожного сигнала от аккумуляторов, минут, не менее |
30 | |
|
Напряжение питания, В |
от 10 до 26 постоянного тока — ФИЛИН-Т-12 |
|
|
напряжение в диапазоне от 90 до 264 В, 50 Гц — ФИЛИН-Т-220 |
||
|
Потребляемая мощность, не более |
С индексом (12) |
0,0 Вт |
|
С индексом (220) |
15,0 ВА |
|
|
Сечение проводов, подключаемых к клеммам, мм2 |
до 3,5 |
|
|
Размер надписи,мм, не менее |
182х105 |
|
|
Габаритные размеры, мм, не более |
540х180х120 |
|
|
Масса, кг, не более |
12,5 | |
| Внешний вид |
Обозначение |
Расшифровка |
 |

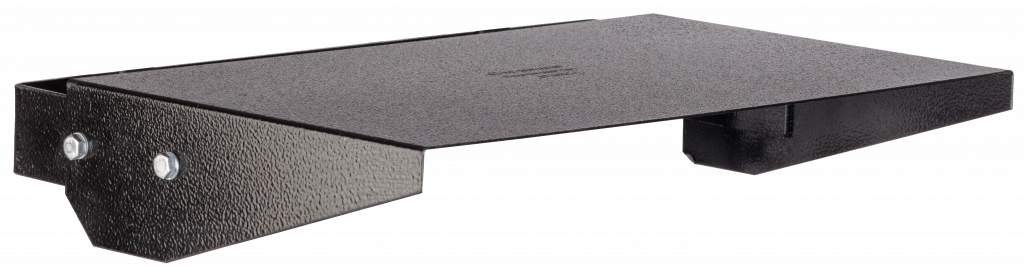

Козырек 908.2548 | При необходимости поставки оповещателя с защитным козырьком 908.2548, указать в заказе "Козырек в комплекте" |
| Рисунок |
Обозначение |
Расшифровка |
|
Рис. 1 – Монтаж табло с козырьком КС на потолке |
КМЧ 908.2765 | Комплект монтажных частей для крепления на потолке. КМЧ 908.2765 |
|
Внешний вид |
Обозначение | Расшифровка |
|
К |
- для открытой прокладки кабеля |
 |
Т (или ТG3/4) |
- для прокладки кабеля в трубе с присоединительной резьбой G3/4-В
|
|
ТG1/2) |
- для прокладки кабеля в трубе с присоединительной резьбой G1/2-В |
|
Б | - под бронированный кабель |
|
БСЗ | - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм |
|
МG1/2 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 |
|
|
МG3/4
|
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) |
|
М20 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 |
|
|
М25 | - под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 |
|
З-М20 или З-М25, или З-М27 |
- резьбовые заглушки М20х1,5 или М25х1,5, или М27х2 соответственно |
Сертификат ИНТЕРГАЗСЕРТ
1,7 мб
Сертификат соответствия ТР ЕАЭС 043/2017
1012,1 кб
Руководство по эксплуатации
2,5 мб
