ТСВ-1
17 490 ₽
Нет в наличии
Приведённые цены и характеристики товаров носят исключительно информационный характер и не являются публичной офертой.
В корзину

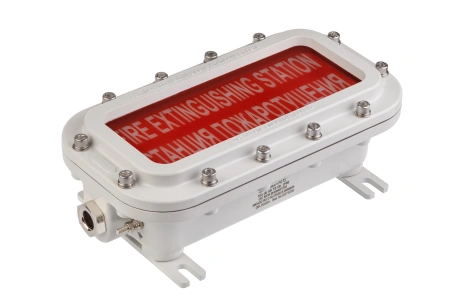

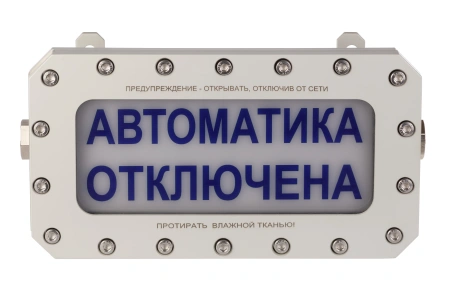

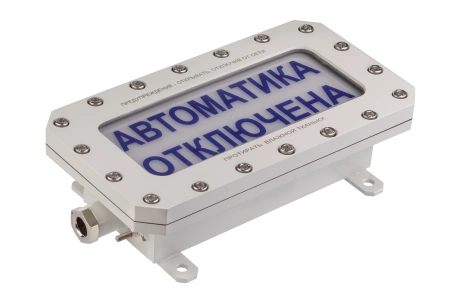

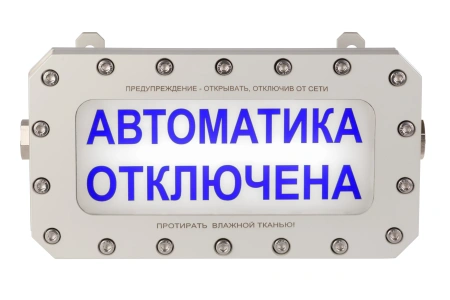

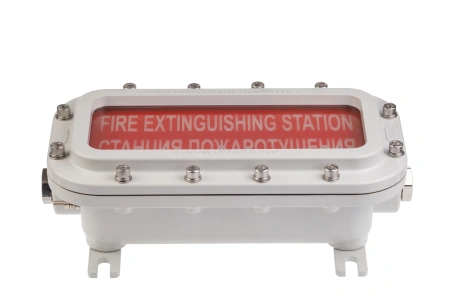

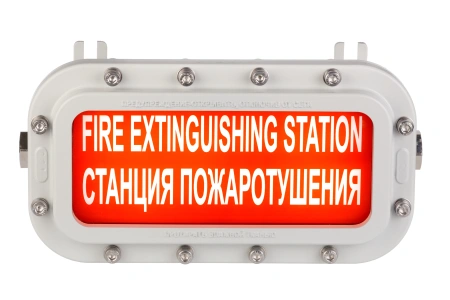

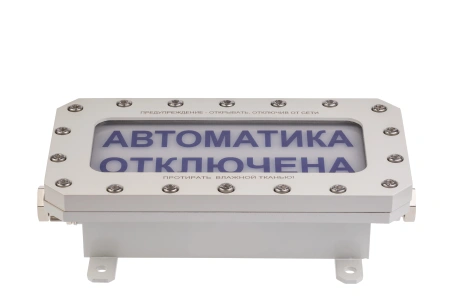

Оповещатель (табло) модели ТСВ-1
Предназначен для обеспечения возможности подачи световой текстовой или знаковой тревожной сигнализации во взрывоопасных зонах 1 и 2 классов.Ключевые характеристики и особенности:
- Эксплуатация при сложных климатических условиях от -60 до +70 °С, для моделей с индексом "Р" (расширенный диапазон температуры эксплуатации) от -60 до +85 °С

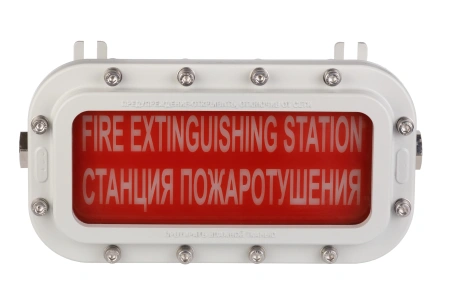

- Возможность поставки оповещателя со скрытой надписью (индекс "СН") — при отсутствии напряжения питания текстовое сообщение визуально не воспринимается (его не видно)
- Выпускаются под техническим наблюдением Российского Морского Регистра судоходства
- Выпускается в корпусе из коррозионностойкой стали и алюминиевого сплава
| Наименование характеристики | Значение | |
|
Маркировка взрывозащиты |
1Ех db IIB Т6 Gb |
|
|
Степень защищенности от пыли и воды |
IP66 |
|
|
Температура эксплуатации |
от минус 60 до 70 °С |
|
|
Количество кабельных вводов для внешних подключений (или резьбовых заглушек) |
2 | |
|
Частота мигания светового сигнала, Гц |
от 0,5 до 2 или постоянное свечение |
|
|
Напряжение питания табло модели ТСВ-1-12. Потребляемая мощность, не более |
от 8 до 56 В постоянного тока 6 Вт |
|
|
Напряжение питания табло модели ТСВ-1-220. Потребляемая мощность, не более |
120 до 264 В, 50Гц или =130…250 В 11 Ва | |
|
Сейсмостойкость |
9 баллов по MSK-64 |
|
|
Сечение проводов, подключаемых к клеммам, мм2 |
от 0,125 до 2,5 | |
|
Размер надписи, мм, не менее |
245х95 |
|
|
Габаритные размеры, мм, не более |
465х183х127 |
|
|
Масса не более, кг |
С индексом (Н) |
2,0 |
| С индексом (Н) |
6,5 |
|
| Внешний вид |
Обозначение |
Расшифровка |
 |

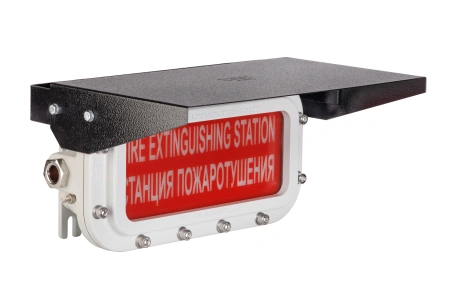

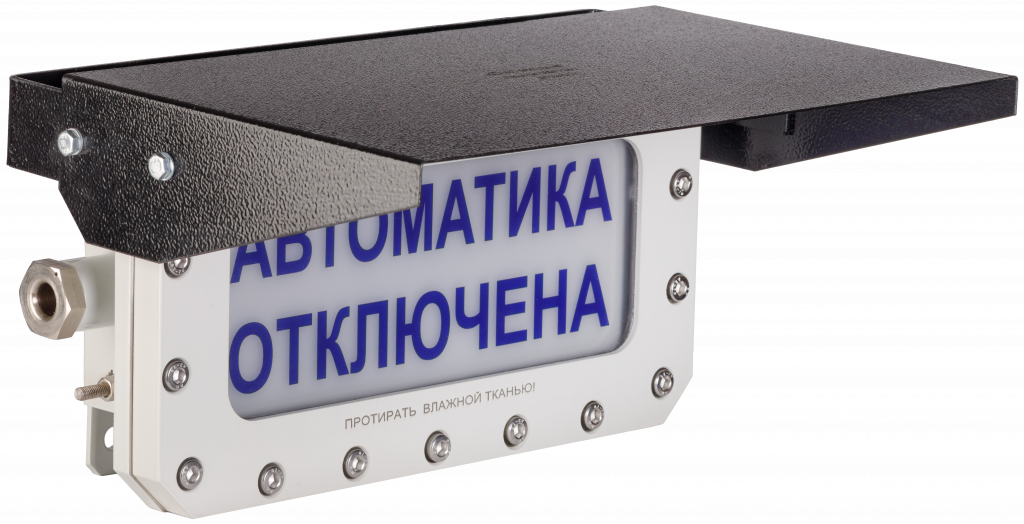

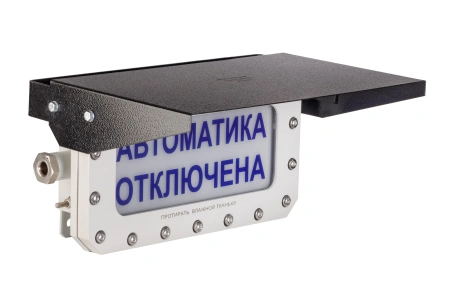

Козырек 908.2548 | При необходимости поставки оповещателя с защитным козырьком 908.2548, указать в заказе "Козырек в комплекте" |
| Рисунок |
Обозначение |
Расшифровка |
|
Рис. 1 – Монтаж табло ТСВ-1 с козырьком КС на потолке |
КМЧ 908.2765 | Комплект монтажных частей для крепления на потолке. КМЧ 908.2765 |
|
Внешний вид |
Обозначение | Расшифровка |
|
К |
- для открытой прокладки кабеля |
 |
Т (или ТG3/4) |
- для прокладки кабеля в трубе с присоединительной резьбой G3/4-В
|
|
ТG1/2) |
- для прокладки кабеля в трубе с присоединительной резьбой G1/2-В |
|
Б | - под бронированный кабель |
|
БСЗ | - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм |
|
МG1/2 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 |
|
|
МG3/4
|
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) |
|
М20 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 |
|
|
М25 | - под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 |
|
З-М20 или З-М25, или З-М27 |
- резьбовые заглушки М20х1,5 или М25х1,5, или М27х2 соответственно |
Сертификат ИНТЕРГАЗСЕРТ
1,7 мб
Сертификат соответствия ТР ЕАЭС 043/2017
1012,1 кб
Свидетельство РМРС
5,8 мб
3D-модель табло ТСВ-1
930,3 кб
Руководство по эксплуатации
3,6 мб
