ТСВ-1-РВ

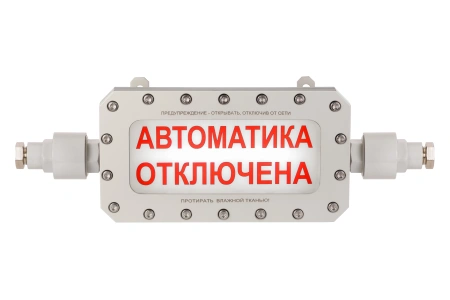

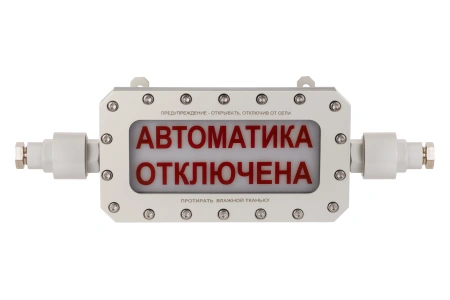

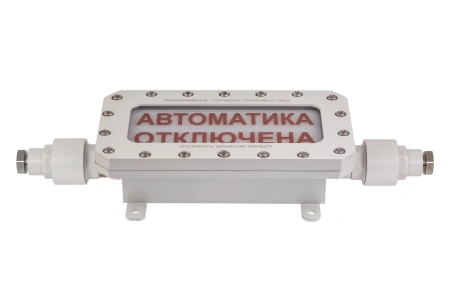

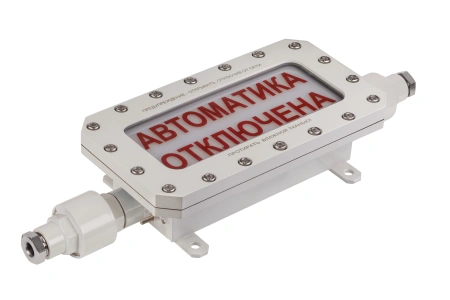

Оповещатель (табло) модели ТСВ-1-РВ рудничного исполнения
Предназначен для обеспечения возможности выдачи световых (текстовых или знаковых) тревожных сигналов. Согласно маркировке взрывозащиты, могут применяться в шахтах (рудниках), опасных по рудничному газу (метану) и горючей пыли и в их наземных строениях.Оповещатель (табло) может быть использован как информационный указатель, указатель выходов, путей эвакуации с постоянной или прерывистой световой индикацией.
Ключевые характеристики и особенности:
- Оповещатель (табло) обеспечивает контрастное восприятие светового сигнала при внешней освещенности прибора 2500 лк (для моделей с индексом "СН" - 500 лк) в телесном угле 90° с расстояния 15 м
- Оповещатель (табло), оснащенный аккумулятором, может применяться в условиях отключения напряжения питания
- Выпускается в корпусе из коррозионностойкой и углеродистой стали
| Наименование характеристики | Значение | |
|
Маркировка взрывозащиты |
РВ Ex db I/1Ex db IIB T6 Gb |
|
|
Степень защищенности от пыли и воды |
IP66 | |
|
Температура эксплуатации |
Для моделей из коррозионностойкой стали (Н) |
От минус 60 до 70°С (от минус 20 до 55 °С для моделей с аккумуляторами) |
|
Для моделей из углеродистой конструкционной стали (С) |
От минус 30 до 70°С (от минус 20 до 55 °С для моделей с аккумуляторами) |
|
|
Температура эксплуатации для моделей из углеродистой конструкционной стали (С) |
От минус 30 до 70°С (от минус 20 до 55 °С для моделей с аккумуляторами) |
|
|
Количество кабельных вводов для внешних подключений или резьбовых заглушек |
1 или 2 (по заказу) |
|
|
Частота мигания тревожного светового сигнала |
От 0,5 до 2,0 Гц |
|
|
Логика работы (модель без аккумулятора |
Подача светового сигналов при включении напряжения питания |
|
|
Продолжительность непрерывной работы в режиме подачи светового сигнала, ч, не менее |
8 | |
|
Продолжительность непрерывной работы в режиме подачи светового сигнала от аккумуляторов, мин, не менее |
90 | |
|
Напряжение питания, В |
С индексом (12) |
От 10 до 26 постоянного тока |
| С индексом (220) |
Напряжение в диапазоне от 90 до 264 В, 50 Гц |
|
| Потребляемая мощность, Вт, не более | 6 | |
|
Сечение проводов, подключаемых к клеммам, не более, мм2 |
до 3,5 | |
|
Размер надписи,мм, не менее |
245х95 | |
|
Габаритные размеры,мм, не более |
540х180х110 |
|
|
Масса не более, кг |
С индексом (Н) |
12,0 |
|
С индексом (А) |
6,0 |
|
| Внешний вид |
Обозначение |
Расшифровка |
 |
Козырек 908.2548 | При необходимости поставки оповещателя с защитным козырьком 908.2548, указать в заказе "Козырек в комплекте" |
| Рисунок |
Обозначение |
Расшифровка |
|
Рис. 1 – Монтаж табло ТСВ-1 с козырьком КС на потолке |
КМЧ 908.2765 | Комплект монтажных частей для крепления на потолке. КМЧ 908.2765 |
|
Внешний вид |
Обозначение | Расшифровка |
|
К |
- для открытой прокладки кабеля |
 |
Т (или ТG3/4) |
- для прокладки кабеля в трубе с присоединительной резьбой G3/4-В
|
|
ТG1/2) |
- для прокладки кабеля в трубе с присоединительной резьбой G1/2-В |
|
Б | - под бронированный кабель |
|
БСЗ | - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм |
|
МG1/2 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 |
|
|
МG3/4
|
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) |
|
М20 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 |
|
|
М25 | - под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 |
|
З-М20 или З-М25, или З-М27 |
- резьбовые заглушки М20х1,5 или М25х1,5, или М27х2 соответственно |
