ФИЛИН-Т-Охр

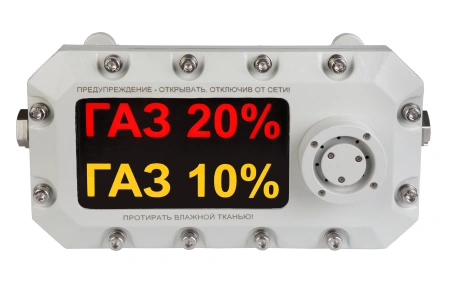

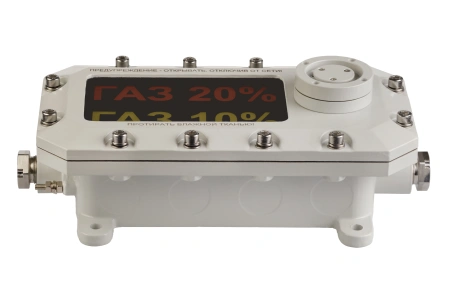

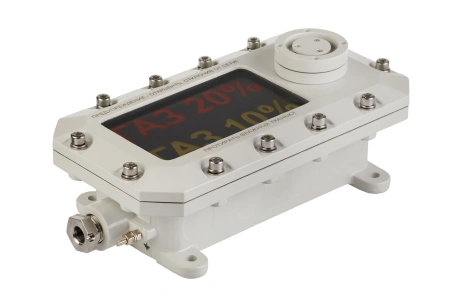

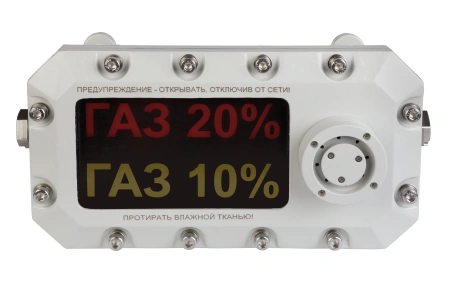

Оповещатель (табло) модели ФИЛИН-Т-Охр
Предназначены для обеспечения возможности подачи звуковых и/или световых (текстовых или знаковых) тревожных сигналов в системах охранной и пожарной сигнализации.Модели ФИЛИН-Т-Охр отличается от ФИЛИН-Т логикой работы.
Ключевые характеристики и особенности:
- Модели ФИЛИН-Т-Охр отличается от ФИЛИН-Т логикой работы. Режимы и логика работы ФИЛИН-Т-Охр-1:
• нет напряжения питания – нет световых и звуковых сигналов;
• подача постоянного напряжения питания Uпит1 – постоянное свечение надписи;
• подача прерывистого напряжения питания Uпит1 с частотой 0,5…2Гц – мигание надписи с частотой 0,5…2Гц;
• подача постоянного напряжения питания Uпит2 - включение звукового сигнала;
• подача постоянного напряжения питания Uпит2 с периодом: питание подается на 4с. не менее), затем прерывается на 2с. (не менее) - включение звукового сигнала с таким же периодом.
- Режимы и логика работы ФИЛИН-Т-Охр-3 с двумя надписями:
• нет напряжения питания – нет световых и звуковых сигналов (режим ″Снят с охраны″);
• подача постоянного напряжения питания Uпит1 – постоянное свечение верхней надписи);
• подача прерывистого напряжения питания Uпит1 с частотой 0,5…2 Гц – мигание верхней надписи с частотой 0,5…2 Гц;
• подача постоянного напряжения питания Uпит2 – постоянное свечение нижней надписи;
• подача прерывистого напряжения питания Uпит2 с частотой 0,5…2 Гц – мигание нижней надписи с частотой 0,5…2 Гц;
• подача постоянного напряжения питания Uпит3 - включение звукового сигнала в режиме постоянного звучания;
• подача прерывистого напряжения питания Uпит3 с периодом: питание подаётся на 4 с (не менее), затем прерывается на 2 с (не менее) - включение звукового сигнала с таким же периодом.
- Режимы и логика работы ФИЛИН-Т-Охр-3 общая надпись:
• нет напряжения питания – нет световых и звуковых сигналов (режим ″Снят с охраны″);
• подача постоянного напряжения питания Uпит1 – постоянное свечение общей надписи, цвет свечения - по первой букве в обозначении;
• подача прерывистого напряжения питания Uпит1 с частотой 0,5…2 Гц – мигание верхней надписи с частотой 0,5…2 Гц, цвет свечения - по первой букве в обозначении;
• подача постоянного напряжения питания Uпит2 – постоянное свечение общей надписи, цвет свечения - по второй букве в обозначении;
• подача прерывистого напряжения питания Uпит2 с частотой 0,5…2 Гц – мигание общей надписи с частотой 0,5…2 Гц, цвет свечения - по второй букве в обозначении;
• подача постоянного напряжения питания Uпит3 - включение звукового сигнала в режиме постоянного звучания;
• подача прерывистого напряжения питания Uпит3 с периодом: питание подаётся на 4 с (не менее), затем прерывается на 2 с (не менее) - включение звукового сигнала с таким же периодом - Оповещатель (табло) обеспечивает контрастное восприятие светового сигнала при внешней освещенности прибора 1000 лк
- Максимальное значение уровня звукового давления табло (звуковой сигнал промодулирован по амплитуде и частоте) на расстоянии (1,000,05) м вдоль его оси при номинальном напряжении электропитания составляет не менее 105 дБ
- Выпускаются под техническим наблюдением Российского Морского Регистра судоходства
- Выпускается в корпусе из коррозионностойкой стали и алюминиевого сплава
|
Наименование характеристики |
Значение | |
| Маркировка взрывозащиты |
1Ex db IIB T6 Gb |
|
|
Степень защищенности от пыли и воды |
IP66/IP67 |
|
|
Температура эксплуатации |
От минус 60 до 70°С |
|
|
Количество кабельных вводов для внешних подключений (или резьбовых заглушек) |
2 | |
| Количество надписей | Для ФИЛИН-Т-12-Охр-1 |
1 надпись |
|
Для ФИЛИН-Т-12-Охр-3 — 2 |
2 надписи (равны по площади) |
|
|
Для Филин-Т-Охр-220 |
1 надпись |
|
|
Для Филин-Т-Охр-220 |
2 надписи (равны по площади) |
|
|
Частота мигания тревожного светового сигнала, Гц |
От 0,5 до 2 |
|
|
Несущая частота звукового сигнала, Гц |
От 1500 до 3000 |
|
|
Значение уровня звукового давления на расстоянии 1 м, не менее |
105 дБ. |
|
|
Дополнительные возможности |
Выбор режимов работы световых и звуковых сигналов переключателями на плате |
|
|
Допускаемая продолжительность непрерывной работы в режиме тревожного сигнала, минут, не более |
30 | |
|
Потребляемая мощность, не более |
Модели с питанием постоянным током |
12,0 Вт |
|
Модели с питанием переменным током |
15 ВА | |
|
Сечение проводов, подключаемых к клеммам на плате , мм2 |
От 0,125 до 2,5 |
|
|
Размер надписи,мм, не менее |
182х95 |
|
|
Габаритные размеры,мм, не более |
350х180х115 |
|
|
Масса не более, кг |
С индексом (Н) |
12,5 |
|
С индексом (Н) |
5,5 |
|
| Внешний вид |
Обозначение |
Расшифровка |
 |

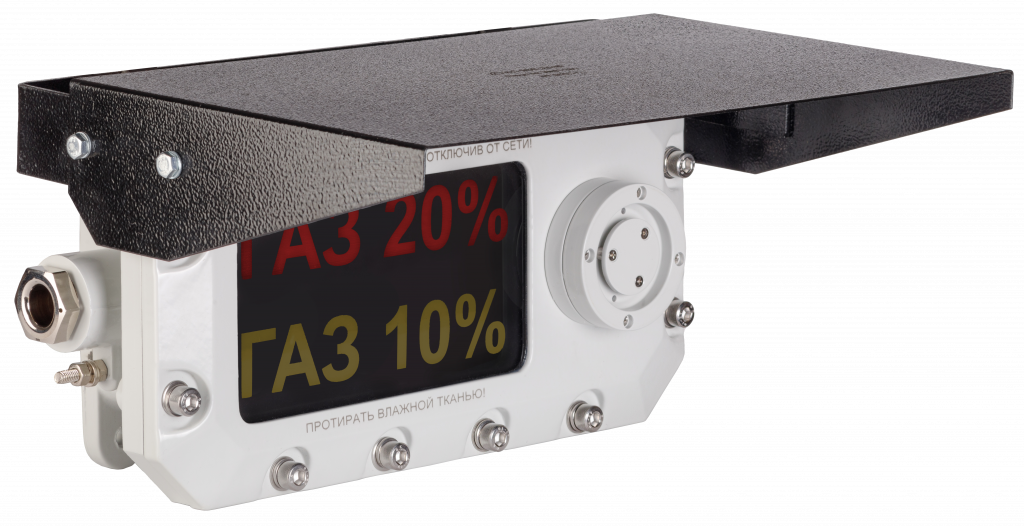

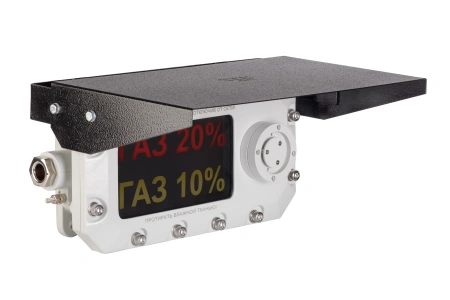

Козырек 908.2548 | При необходимости поставки оповещателя с защитным козырьком 908.2548, указать в заказе "Козырек в комплекте" |
| Рисунок |
Обозначение |
Расшифровка |
|
Рис. 1 – Монтаж табло с козырьком КС на потолке |
КМЧ 908.2765 | Комплект монтажных частей для крепления на потолке. КМЧ 908.2765 |
|
Внешний вид |
Обозначение | Расшифровка |
|
К |
- для открытой прокладки кабеля |
 |
Т (или ТG3/4) |
- для прокладки кабеля в трубе с присоединительной резьбой G3/4-В
|
|
ТG1/2) |
- для прокладки кабеля в трубе с присоединительной резьбой G1/2-В |
|
Б | - под бронированный кабель |
|
БСЗ | - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм |
|
МG1/2 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 |
|
|
МG3/4
|
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) |
|
М20 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 |
|
|
М25 | - под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 |
|
З-М20 или З-М25, или З-М27 |
- резьбовые заглушки М20х1,5 или М25х1,5, или М27х2 соответственно |
