Часы-Ех

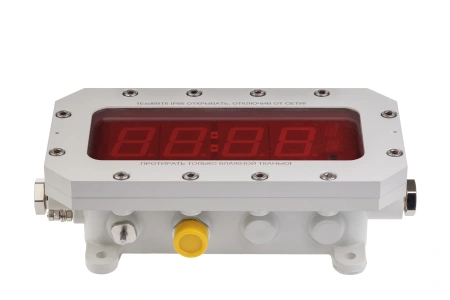

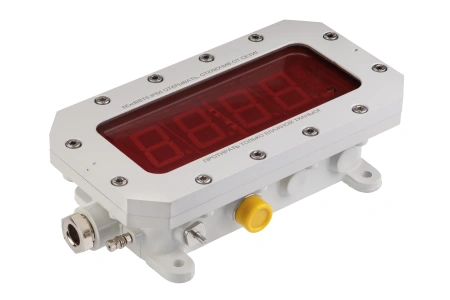

Табло взрывозащищённое модели Часы-Ех

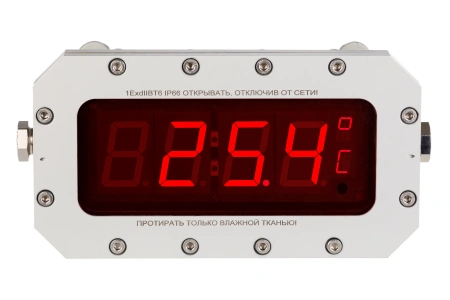

Предназначен для индикации текущего времени, даты и температуры в помещениях и на открытых площадках, где возможно присутствие взрывоопасных смесей. Табло Часы-Ех могут быть применены во взрывоопасных зонах 1 и 2 классов. Часы-Ех-РВ могут применяться в шахтах (рудниках) и в их наземных строениях опасных по рудничному газу (метану) и горючей пыли.Ключевые характеристики и особенности:
- Электрическая схема часов содержит контроллер со встроенными часами реального времени и элементом питания для обеспечения хода часов при отсутствии внешнего питания.

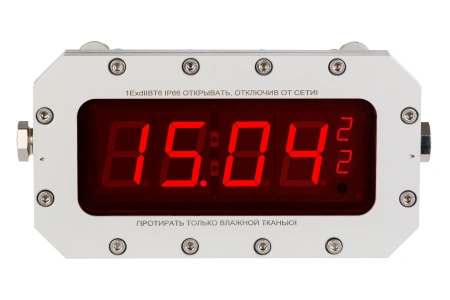

- Режим работы табло – непрерывный при напряжении питания, поданном от внешнего источника. Индикатор табло при поданном напряжении питания попеременно индицирует:
• дату, число и месяц — большими символами;

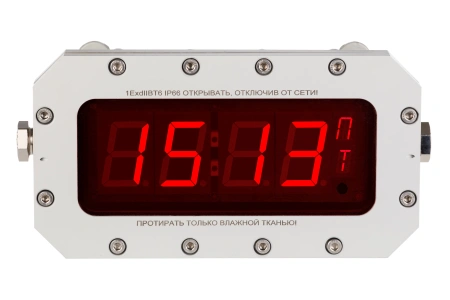

• день недели — маленькими символами двумя буквами

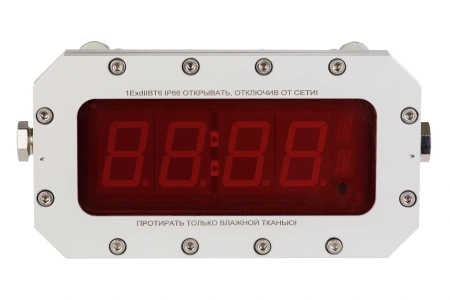

- Индикация – светодиодная символьная. Цвет свечения - красный

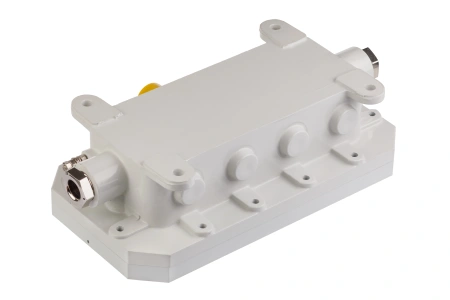

- Для автономного управления отображаемой (индицируемой) информацией на нижней части корпуса располагается кнопка
| Наименование характеристики | Значение |
| Маркировка взрывозащиты |
1Ех db IIВ Т6 Gb |
|
в рудничном исполнении — РВ Ex db I Mb/1Ex db IIB T6 Gb |
|
|
Степень защищенности от пыли и воды |
ΙР66 |
|
Температура эксплуатации |
От минус 70 до плюс 85°С |
|
Материал корпуса |
Алюминиевый сплав АК7 или коррозионностойкая сталь 12Х18Н10Т |
|
Масса не более, кг |
13,5 — в корпусе из стали |
|
6,5 — в корпусе из алюминиевого сплава |
| Внешний вид |
Обозначение |
Расшифровка |
 |
Козырек 908.2548 | При необходимости поставки оповещателя с защитным козырьком 908.2548, указать в заказе "Козырек в комплекте" |
|
Внешний вид |
Обозначение | Расшифровка |
|
К |
- для открытой прокладки кабеля |
 |
Т (или ТG3/4 |
- для прокладки кабеля в трубе с присоединительной резьбой G3/4-В
|
|
ТG1/2 |
- для прокладки кабеля в трубе с присоединительной резьбой G1/2-В |
|
Б | - под бронированный кабель |
|
БСЗ | - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм |
|
МG1/2 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 |
|
|
МG3/4
|
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) |
|
М20 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 |
|
|
М25 | - под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 |
|
З-М20 или З-М25, или З-М27 |
- резьбовые заглушки М20х1,5 или М25х1,5, или М27х2 соответственно |
|
Часы-Ех |
— |
РВ |
— |
24 |
— |
Н |
— |
Т |
— |
18 |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 | 6 |
| Поле | Описание |
| 1 |
Наименование прибора (Часы-Ех). |
| 2 |
РВ (шифр для изделий в рудничном взрывозащищенном исполнении). |
| 3 |
Напряжение питания: 24 – напряжение в диапазоне от 10 до 30 В постоянного тока; 220 – напряжение в диапазоне от 90 до 250 В переменного тока или от 120 до 250В. |
| 4 |
Материал корпуса: А – алюминиевый сплав (для моделей с шифром РВ не применяется); Н – нержавеющая сталь 12Х18Н10Т. |
| 5 |
Тип штуцера кабельного ввода (резьбовой заглушки): Т (или Т-G3/4) – под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в трубе, резьба на штуцере G3/4-B; Т-G1/2 – под прокладку кабеля в трубе, резьба на штуцере G1/2-B (используется для кабелей диаметром до 12 мм); К – для открытой прокладки кабеля диаметром от 8 до 14 мм или от 14 до 18 мм; Б – под бронированный кабель, диаметр кабеля со снятой бронёй – от 8 до 14 мм или от 14 до 18 мм; БСЗ – под бронированный кабель с возможностью заземления брони кабеля внутри кабельного ввода, диаметры кабеля со снятой бронёй – от 8 до 14 мм или от 14 до 18 мм; МG1/2 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15; МG3/4 – под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20); М20 – под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5; М25 – под прокладку кабеля диаметром от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5; З-М20 – резьбовая заглушка вместо кабельного ввода, резьба на корпусе М20х1,5; З-М25 – резьбовая заглушка вместо кабельного ввода, резьба на корпусе М25х1,5; З-М27 – резьбовая заглушка вместо кабельного ввода, резьба на корпусе М27х2. Примечание – при необходимости поставки с оповещателем (табло) разных кабельных вводов и/или заглушек обозначение писать через плюс, например: К+Б, М25+З-М25 или Т+Б. |
| 6 |
Диаметр подключаемых кабелей: без обозначения – от 8 до 14мм; 18 – для кабелей диаметром от 14 до 18 мм. |
