ФИЛИН-Т-С

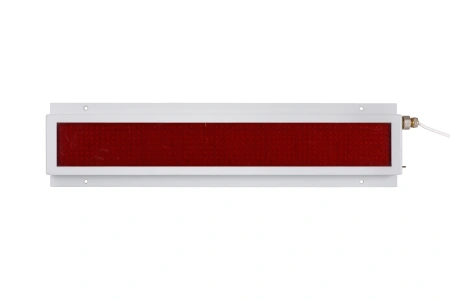

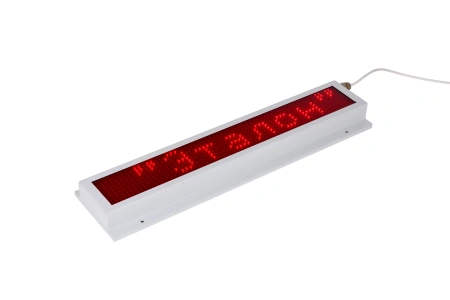

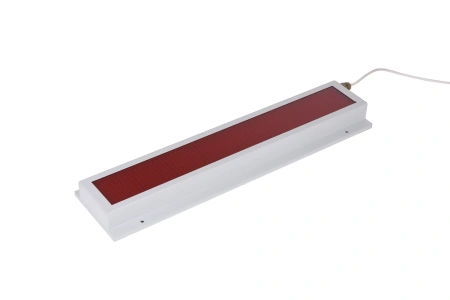

Табло пожарное световое взрывозащищённое модели ФИЛИН-Т-С
Предназначен для подачи световых текстовых сообщений в виде «бегущей строки».Табло Филин-Т-С могут использоваться с приёмно-контрольными приборами, контроллерами АСУТП и ПК работающих по протоколу MODBUS(RTU).
Ключевые характеристики и особенности:
- Световой сигнал табло в режиме максимальной яркости контрастно различается с расстояния до 20 м в телесном угле 120° при внешней освещённости до 55 000 лк
- Возможности отображения световой информации: — режим «бегущая строка»
- Управление работой табло — от внешнего ПК по интерфейсу RS-485
Наименование характеристики | Значение | |
Маркировка взрывозащиты |
Табло |
1Ex mа IIВ T6 Gb Х или 1Ex mа IIВ T6 Ga Х |
Коробка клеммная |
1Ex db IIВ T6 Gb |
|
Степень защищенности от пыли и воды |
Табло |
IP65 |
Коробка клеммная |
IP66/IP67 |
|
Температура эксплуатации | от минус 40 до плюс 70°С | |
Диаметр подключаемых кабелей, мм | от 8 до 12 | |
Световой сигнал контрастно различим при освещённости Табло до 55000 лк в телесном угле 120° с расстояния, м, не менее |
20 | |
Режим работы | непрерывный | |
Напряжение питания табло, В |
(220±22), 50Гц или от 18 до 36В | |
Потребляемая мощность максимальная, не более | 60 Вт или 60 ВА | |
Максимальное сечение проводов, подключаемых к клеммам коробки , мм2 , не более | 2,5 | |
Размеры применяемых шрифтов | 8х5, 8х7 или пользовательский | |
Применяемые языки | Русский, английский и пользовательские | |
Цвет свечения | красный | |
Количество светодиодов |
по протоколу MODBUS(RTU) |
|
Размер надписи, мм, не менее |
970 х102 |
|
Габаритные размеры, мм, не более |
Табло |
1180х200х70 |
Коробка клеммная |
230х135х95 |
|
Масса не более, кг | 18 — табло | |
1,5 — коробка клеммная | ||
Длина линии связи между табло и ПК (витая пара), м, не более | 1000 |
Внешний вид | Обозначение |
Расшифровка |
![]() |
Коробка клеммная 2758.06 |
Коробка клеммная предназначена для внешних подключений к табло |
Внешний вид |
Обозначение | Расшифровка |
![]() |
ТG1/2 |
- для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, (используется для кабелей диаметром от 6 до 12 мм |
![]() |
К |
- под кабель диаметром от 6 до 12 мм для открытой прокладки |
![]() |
Б | - под бронированный кабель диаметром от 6 до 12 мм; |
