ФИЛИН-Т-Мd и ФИЛИН-Т-Бd

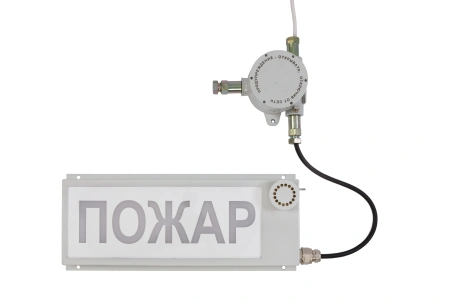

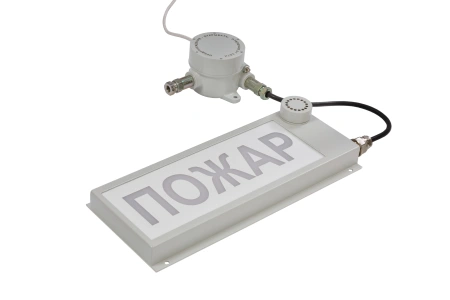

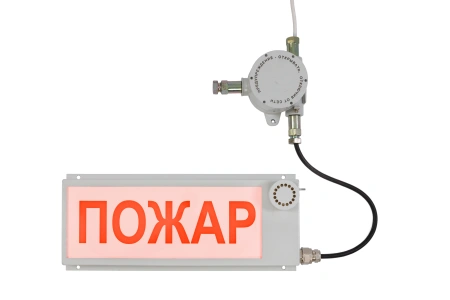

Оповещатель (табло) ФИЛИН-Т-Мd и ФИЛИН-Т-Бd
Предназначены для подачи световых текстовых и звуковых тревожных сигналов. ФИЛИН-Т-Бd отличается бóльшим размером экрана.Оповещатель (табло) Филин-Т-Мd(-Бd) отличаются от Филин-Т-М(-Б) наличием клеммной коробки для внешних подключений.
В корпусе коробки расположена плата с клеммами для внешних подключений и переключателями для выбора режимов работы (свечение, звучание, дежурный режим.
Ключевые характеристики и особенности:
- Корпус оповещателя (табло) и корпус коробки неразъёмно соединены кабелем длиной до 0,5 м
- Размер экрана:
• Филин-Т-Мd — 240 х 94 мм
• Филин-Т-Бd — 380 х 240 мм - Материал корпуса:
• Оповещателя (табло) — конструкционная сталь покрытая полимерной краской серого цвета
• Клеммная коробка — алюминиевого сплав покрытый полимерной краской серого цвета - Оповещатель (табло) обеспечивает контрастное восприятие светового сигнала при внешней освещенности прибора 1000 лк
| Наименование характеристики | Значение | ||||
| Филин-Т-Мd-12 |
Филин-Т-Бd-12 |
Филин-Т-Мd-220 | Филин-Т-Бd-220 | ||
|
Маркировка взрывозащиты |
Табло |
1Ex db mb IIC T6 Gb Х |
|||
|
Коробка клеммная |
1Ex db IIC T6 Gb |
||||
|
Размер экрана, мм |
240х90 | 380х140 | 240х90 | 380х140 | |
|
Габаритные размеры, мм |
Табло |
328х144х66 — табло |
468х196х66 — табло | 328х144х66 — табло | 468х196х66 — табло |
|
Коробка клеммная |
300х210х85 |
||||
| Масса с коробкой, кг, не более | 5,5 | 7,5 | 5,5 | 7,5 | |
| Питание, описание | Напряжение питания - от 10,8 до 28 В пост. тока. Потребляемая мощность – не более 5 Вт (7 Вт) |
Напряжение питания - 220 В, 50 Гц. Потребляемая мощность – не более 6 ВА (8 ВА) |
|||
|
Степень защищенности от пыли и воды |
IP66/IP67 |
||||
| Рисунок |
Обозначение |
Расшифровка |
|
Монтаж оповещателя (табло) ФИЛИН-Т-М или ФИЛИН-Т-Б (все модели) с козырьком светозащит-ным модели КС 908.3139 |
Козырек 908.3139 | При необходимости поставки оповещателя с защитным козырьком 908.3139, указать в заказе "Козырек в комплекте" |
| Рисунок |
Обозначение |
Расшифровка |
|
Монтаж табло Филин-Т-М или Филин-Т-Б (все модели) на потолке с помощью комплекта монтаж-ных частей КМЧ 908.2586 |
КМЧ 908.2586 | Комплект монтажных частей для крепления на потолке. КМЧ 908.2586 |
| Внешний вид | Обозначение |
Расшифровка |
 |

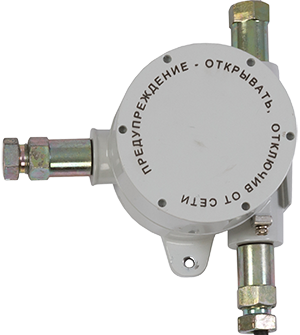

Коробка клеммная 2758.06 |
Потребитель имеет возможность: - подключить внешние соединительные кабели через кабельные вводы к клеммам на плате в коробке; - выбрать необходимый режим работы табло с помощью переключателей SA1.1. – SA1.3 на плате |
|
Внешний вид |
Обозначение | Расшифровка |
|
К или К24 |
- для открытой прокладки кабеля (диаметр наружной изоляции кабеля от 6 до 14 мм или от 13 до 24 мм) |
|
БСЗ или БСЗ24 |
- под прокладку бронированного кабеля с возможностью заземления экрана. Диаметр наружной/внутренней изоляции кабеля 10-19 мм/5,5-14мм или 20-31мм/13-24 мм) |
|
М15 или М20 |
- под прокладку кабеля диаметром от 6 до 14 мм в металлорукаве МРПИ15 или МРПИ20 |
|
|
М25 | -- под прокладку кабеля диаметром от 13 до 24 мм в металлорукаве МРПИ25 |
|
З-М20 или З-G1 |
- резьбовые заглушки М20х1,5 или З-G1 соответственно |
