ЕхОПЗС

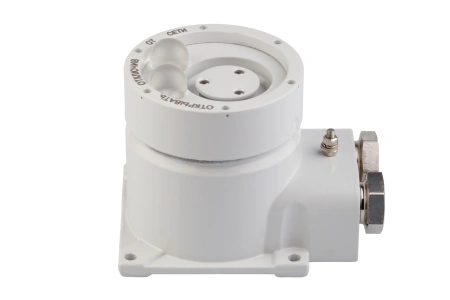

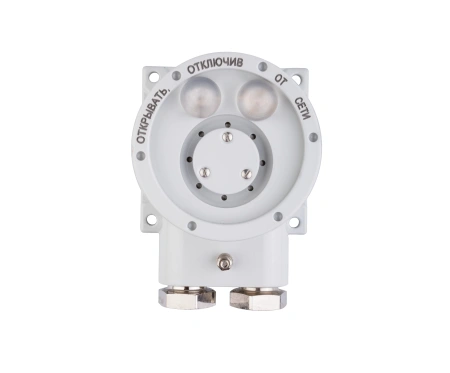

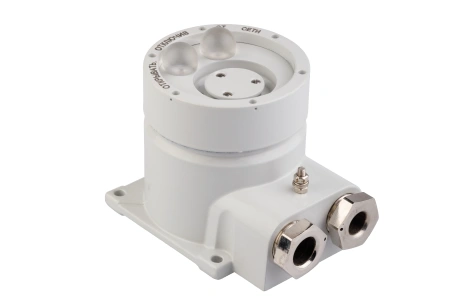

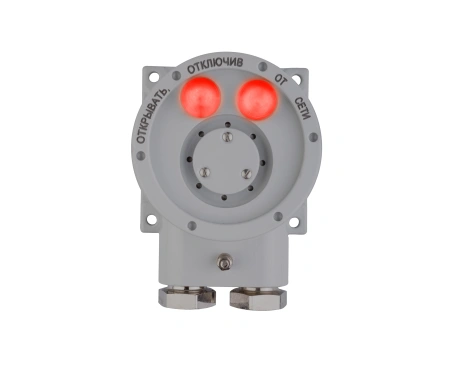

Оповещатель пожарный светозвуковой взрывозащищённый ЕхОПЗС
Предназначен для непрерывной круглосуточной работы в дежурном режиме (обеспечение возможности подачи световых и звуковых сигналов тревожной сигнализации) в системах пожарной сигнализации и пожаротушения при совместной работе с приемно–контрольными устройствами.Ключевые характеристики и особенности:
- Оповещатель обеспечивает контрастное восприятие свечения каждого светодиода при внешней освещенности прибора 500 лк в телесном угле 180° с расстояния 15 м
- Эксплуатация при сложных климатических условиях от -60 до +70 °С
- Выпускаются под техническим наблюдением Российского Морского Регистра судоходства
- Выпускается в корпусе из коррозионностойкой стали и алюминиевого сплава
| Наименование характеристики | Значения | |
| Режимы работы |
Щапуск светового и(или) звукового сигналов при подаче напряжения питания (режимы 1 и 2 по таблицам 2 и 3 ниже) |
|
|
Ждущий режим - см таблицу 4 ниже (в модели ЕхОПЗС-220 может отсутствовать) |
||
| Уровень звукового сигнала на расстоянии 1 м, дБ, не менее | от 105 до 108 | |
| Световые сигналы | Количество светодиодов — 2 (№1 и №2). Выбор световых сигналов — переключателями на плате | |
| Цвет свечения светодиодов (по выбору) | Красный (К), желтый (Ж), белый (Б), зеленый (З) или синий (С), обозначение, например, КК или БЗ | |
| Внешняя освещённость, лк (в телесном угле | 300 (180 °) | |
| Маркировка взрывозащиты | 1Ех dс IIС Т6 Gb | |
| Степень защищенности от пыли и воды | IP 67 | |
| Температура эксплуатации | От минус 60 до плюс 70 °С | |
| Напряжение питания |
С индексом 24 |
От 10 до 60 В пост тока |
|
С индексом 220 |
От 90 до 264 В частотой 50 Гц | |
|
Потребляемая мощность при подаче звукового сигнала/в ждущем режиме |
С индексом 24 |
От 3,0 Вт/ 0,24 Вт |
|
С индексом 220 |
5,0 ВА/0,5 ВА |
|
| Количество кабельных вводов (резьбовых заглушек | 2 | |
| Диаметр вводимых кабелей (со снятой бронёй), мм | От 8 до 14 или от 14 до 18 мм | |
|
Сечение проводов, подключаемых к клеммам на плате, мм2 |
Лт 0,05 до 2,5 | |
| Допускаемое время непрерывной работы в режиме подачи звукового сигнала, мин, не более | 180 мин с последующим перерывом не менее 60 мин | |
|
Сейсмостойкость |
9 баллов по MSK-64 | |
| Материал оболочки (корпус и крышка) | Нержавеющая сталь (Н) или алюминиевый сплав (А) | |
| Габаритные размеры, мм, не более |
118х107х193 |
|
| Масса, не более, кг | 3,5 | |
| Внешний вид |
Обозначение |
Расшифровка |
 |
Козырек 908.3122 | При необходимости поставки оповещателя с защитным козырьком 908.3122, указать в заказе "Козырек в комплекте" |
|
Внешний вид |
Обозначение | Расшифровка |
|
К |
- для открытой прокладки кабеля |
 |
Т (или ТG3/4) |
- для прокладки кабеля в трубе с присоединительной резьбой G3/4-В
|
|
ТG1/2) |
- для прокладки кабеля в трубе с присоединительной резьбой G1/2-В |
|
Б | - под бронированный кабель |
|
БСЗ | - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм |
|
МG1/2 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 |
|
|
МG3/4
|
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) |
|
М20 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 |
|
|
М25 | - под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 |
|
З-М20 или З-М25, или З-М27 |
- резьбовые заглушки М20х1,5 или М25х1,5, или М27х2 соответственно |
