ДОНЕЦ-СА и ДОНЕЦ-СП
Оповещатель пожарный речевой и звуковой взрывозащищённый ДОНЕЦ-СА и ДОНЕЦ-СП
Предназначен для оповещения о пожаре и других сообщениях посредством подачи звуковых и речевых сигналов в взрывоопасных помещениях площадью до 30 кв. метров при высоте помещений до 3 метров.
Ключевые характеристики и особенности:
Оповещатель ДОНЕЦ-СП (пассивный) предназначен:
- Для работы в трансляционной сети с напряжением 100…110 В без подачи напряжения питания;
- Для усиления линейного звукового сигнала напряжением +6dB (≈1,5 В) и трансляции усиленного сигнала в виде речевого сообщения или звукового сигнала, в т.ч. от оповещателя ДОНЕЦ-СА.
Оповещатель ДОНЕЦ-СА (активный) предназначен:
- Трансляция записанных ранее речевых сообщений или звуковых сигналов при подаче напряжения питания или по командам от внешнего ПК по интерфейсу RS-485;
- Для подачи на ДОНЕЦ-СП (до 10 шт.) линейного сигнала +6dB (≈1,5 В) с контролем линии связи;
- Связь компьютера с оповещателем ДОНЕЦ-СА осуществляется по интерфейсу RS-485
- Связь компьютера с оповещателем ДОНЕЦ-СА осуществляется по интерфейсу RS-485, что позволяет потребителю:
• останавливать и запускать воспроизведение записанных в память оповещателя речевых сообщений;
• удалять ненужные речевые сообщения из памяти оповещателя;
• записать новые речевые сообщения в память оповещателя;
• считывать результаты самодиагностики оповещателя;
• изменять сетевые настройки оповещателя (присвоение адреса, назначение «Мастером» сети, изменение скорости обмена).
| Наименование характеристики | Значение | |
|
Материал корпуса |
Алюминиевый сплав |
|
|
Маркировка взрывозащиты |
1Ex db IIB T6 Gb |
|
|
Степень защищенности от пыли и воды |
IP55 |
|
|
Температура эксплуатации |
От минус 40 до плюс 55°С |
|
| Входное сопротивление на клеммах для подключения к трансляционной сети напряжением 100…110 В, Ом (внешнее питание не используется, контроля линии связи нет) | 1200 | |
|
Уровень звукового давления на расстоянии 1м не менее, дБ |
95 | |
|
Неравномерность частотной характеристики в диапазоне частот от 500 до 3500 Гц, дБ, не более |
16 | |
| Продолжительность непрерывной работы оповещателя в режиме передачи, мин, не более |
Речевого сообщения |
60 |
| Звукового синусоидального сигнала | 5 | |
| Напряжение питания постоянного тока, В |
От 10,8 до 56 |
|
|
Габаритные размеры, мм, не более |
142х107х189 |
|
|
Масса, кг, не более |
3,0 |
|
|
Диаметр вводимых кабелей, мм |
От 8 до 14 или от 14 до 18 |
|
|
Сечение проводов, подключаемых к клеммам, мм2 |
От 0,125 до 2,5 |
|
|

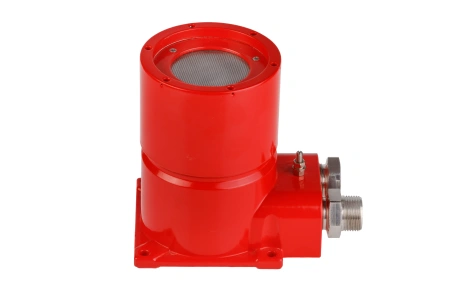

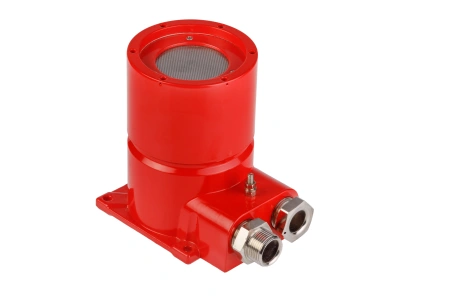

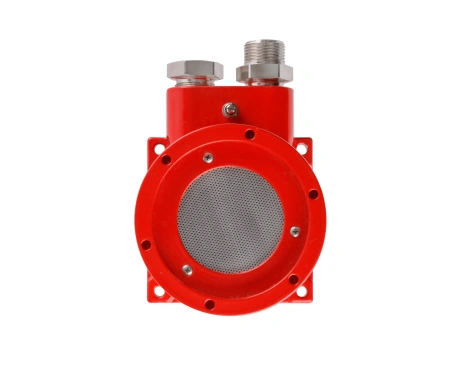

Внешний вид |
Обозначение | Расшифровка |
|
К |
- для открытой прокладки кабеля |
 |
Т (или ТG3/4) |
- для прокладки кабеля в трубе с присоединительной резьбой G3/4-ВТ
|
|
ТG1/2) |
- для прокладки кабеля в трубе с присоединительной резьбой G1/2-В |
|
Б | - под бронированный кабель |
|
БСЗ | - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм |
|
МG1/2 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 |
|
|
МG3/4
|
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) |
|
М20 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 |
|
|
М25 |
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 |
|
З-М20 или З-М25, или З-М27 |
- резьбовые заглушки М20х1,5 или М25х1,5, или М27х2 соответственно |
