ЕхИВП-d

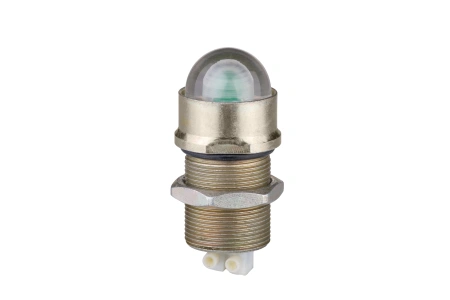

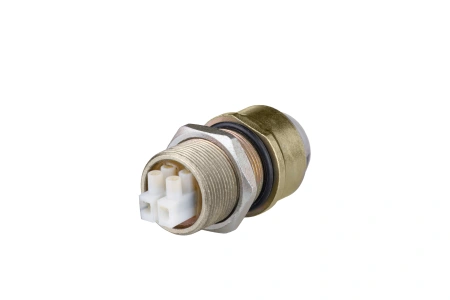

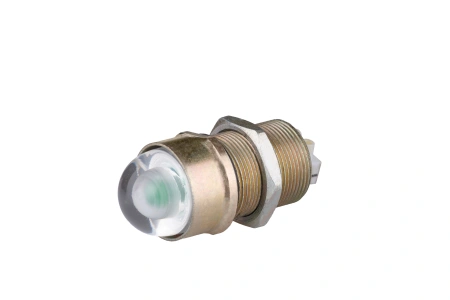

Индикатор взрывозащищенный полупроводниковый ЕхИВП-d
Предназначен для индикации состояния электроприводов и связанных с ними электрических устройств и др. электротехнического оборудования путем подачи на индикатор напряжения постоянного или переменного тока.Индикатор предназначен для встраивания во взрывозащищённое оборудование (посты, шкафы управления), с видом взрывозащиты «взрывонепроницаемая оболочка «d», расположенные во взрывоопасных зонах и помещениях 1 и 2 класса.
| Наименование характеристики |
Значение |
|
|
Маркировка взрывозащиты |
Ех db IIС Gb U | |
|
Материал корпуса |
Сталь 09Г2С | 12Х18Н10T |
| Напряжения питания, В |
6, 12, 24, 36, 60, 110, 220, постоянное неполярное и переменное |
|
|
Ток потребления, мА |
20 — при напряжении до 36 В включительно |
|
|
10 — при напряжении более 36 В и до 60 В включ. |
||
|
5 — при напряжении от 110 В и выше |
||
|
Наработка на отказ, час., не менее |
80000 |
|
|
Диапазон рабочей температуры,°С |
от минус 60°С до плюс 80°С |
|
|
Цвет свечения индикатора (по выбору) |
красный, зелёный, синий, жёлтый, белый |
|
|
Сечение присоединяемых к клеммам проводов ( с рис. 1, 2, 4), мм2, не более |
от 0,125 до 2,5 |
|
|
Длина соединительных проводов, м, по заказу (для вариантов с проводами – см рис. 3, 5, 6 |
от 0,15 до 1,5 |
|
|
Яркость, мКд, не менее |
75 | |
|
Габаритные размеры, мм, не более |
Ø42х81 |
|
|
Масса, кг, не более |
0,3 |
|
| Обозначение | Рис. | Материал корпуса | Присоединительная резьба (размер «d») |
Исполнение |
| 908.2662.00.000 | 1 | 09Г2С |
М30х1,5-6g |
c клеммной колодкой |
| -01 |
12Х18Н10Т |
|||
| -02 | 4 |
09Г2С |
М32х1,5-6g |
|
|
-03 |
12Х18Н10Т |
|||
|
-04 |
2 |
09Г2С |
М27х1,5-6g |
|
|
-05 |
12Х18Н10Т |
|||
|
-06 |
09Г2С |
М25х1,56g- |
||
|
-07 |
12Х18Н10Т |
|||
|
-08 |
09Г2С |
М20х1,5-6g | ||
|
-09 |
12Х18Н10Т |
|||
|
-10 |
5 |
09Г2С |
М32х1,5-6g |
с проводами (длина от 0,15 до 1,5 м по заказу |
| -11 |
12Х18Н10Т |
|||
|
-12 |
3 |
09Г2С |
М27х1,5-6g |
|
|
-13 |
12Х18Н10Т |
|||
|
-14 |
09Г2С |
М25х1,5-6g |
||
|
-15 |
12Х18Н10Т |
|||
|
-16 |
09Г2С |
М20х1,5-6g |
||
|
-17 |
12Х18Н10Т |
|||
|
-18 |
6 |
09Г2С |
М30х1,5-6g |
|
|
-19 |
12Х18Н10Т |
