ЕхПКУ
Подробности
6 894 ₽
Нет в наличии
Приведённые цены и характеристики товаров носят исключительно информационный характер и не являются публичной офертой.
В корзину
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
Маркировка взрывозащиты
—
1Ex db IIC T6 Gb - для моделей ЕхПКУ3; 1Ex db IIВ T6 Gb - для моделей ЕхПКУ1 и ЕхПКУ2
Степень защиты от воды и пыли
—
IP66
Температура эксплуатации, °С
—
-40...+70 °С
Сечение подключаемых проводов, мм²
—
2,5
Максимальный тепловой ток, А
—
10
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

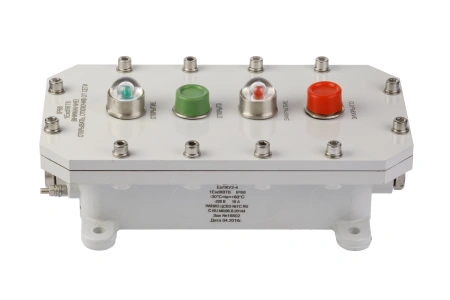

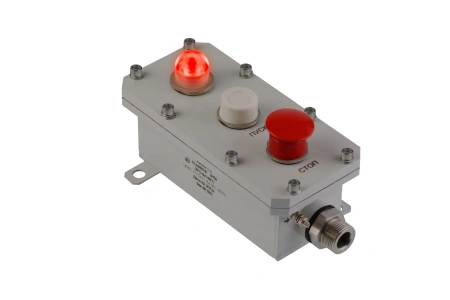

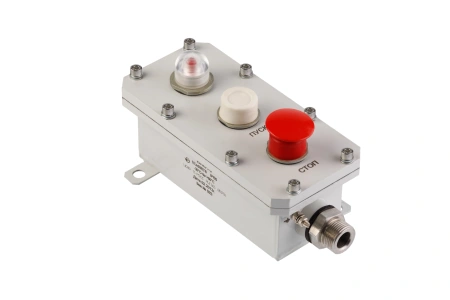

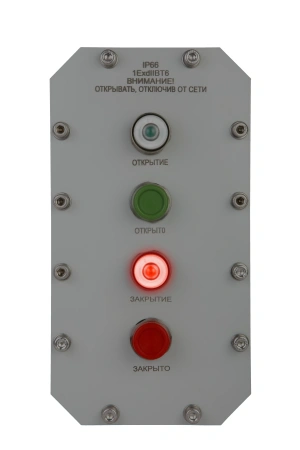

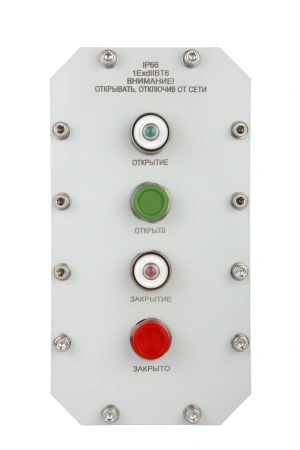

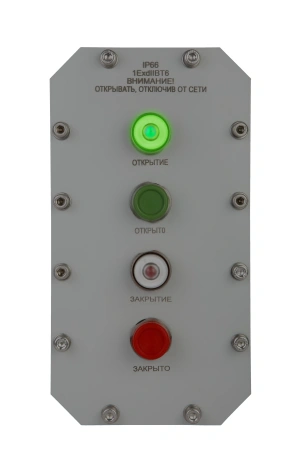

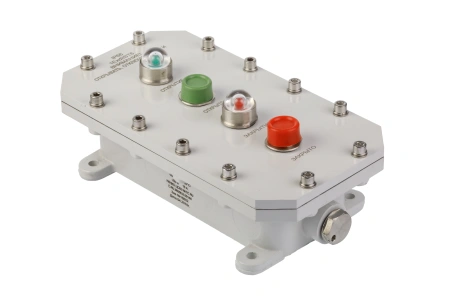

Пост управления кнопочный ЕхПКУ
Предназначены для дистанционного управления оператором электроприводами машин и механизмов, индикации состояния электроприводов или связанных с ними электрических устройств, а так же для коммутации силовых электрических цепей и цепей управления напряжением от 0,5 до 500 В постоянного и переменного тока с действующим значением тока от 0,05 до 10 А. П. Посты применяются во взрывоопасных зонах и помещениях 1 и 2 классов.Ключевые характеристики и особенности:
- Посты оснащаются кнопками взрывозащищенными ЕхВК-1dU и индикаторами взрывозащищенными полупроводниковыми ЕхИВП-d
- Посты могут содержать от 1 до 8 элементов управления и индикации (по заказу могут поставляться посты с количеством элементов более 8), снабженными текстовыми надписями
- Посты ЕхПКУ3-1 могут поставляться с выходным контактом системы NAMUR
| Наименование характеристики | Значение | ||
|
ЕхПКУ3 |
ЕхПКУ1 | ЕхПКУ2 | |
|
Количество элементов управления и/или индикации |
1 |
2, 3, 4 или 8 |
от 1 до 4 |
|
Количество кабельных вводов |
2 | для ЕхПКУ1-2 и ЕхПКУ1-3 -1 | 2 |
|
для ЕхПКУ1-4 и ЕхПКУ1-8 -2 |
|||
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb | 1Ex db IIВ T6 Gb | |
|
Температура окружающей среды, °С |
от минус 40 до плюс 70 | ||
|
Степень защищенности от пыли и воды |
P66 | ||
|
Диапазон диаметров кабелей, подсоединенных к посту, мм |
8-14 или 14-18 | 8-16 | 8-14 или 14-18 |
|
Номинальное напряжение, В/ номинальный ток, А |
600/1,2 или 240/3 — переменный ток 50 или 60 Гц |
||
|
600/0,1 или 250/0,27 — постоянный ток |
|||
|
Максимальный тепловой ток, А |
10 | ||
|
Диапазон рабочих температур, ºС |
-40…+70 |
||
|
Схемы соединения (см. раздел Кнопки серии ЕхВК-1dU) |
10,20,30,40,11,12,13,21,22,31,01,02,03,04 | ||
|
Материал корпуса |
Сталь с антикоррозионным покрытием (С) |
- Алюминиевый сплав (А) | |
|
Нержавеющая сталь (Н) |
|||
| Наименование характеристики | Значение | |
| Номинальное значение постоянного напряжения, В |
8,2 |
|
| Диагностируемые сигналы | Выходной ток | |
| Норма | Контакт разомкнут |
от 0,2 до 2,1 мА |
|
Контакт замкнут |
от 2,1 до 6,5 мА |
|
|
Отказ |
Обрыв линии |
< 0,2 мА |
|
Замыкание линии |
>6,5 мА |
|
| Материал корпуса |
коррозионностойкая сталь (Н) или алюминиевый сплав (А) |
|
|
Схемы соединения (см. раздел Кнопки серии ЕхВК) |
10,20,11,01,02 |
|
|
Внешний вид |
Обозначение | Расшифровка |
 |
К |
- под кабель для открытой прокладки диаметром от 8 до 16 мм |
 |
Т (или ТG3/4) |
- для прокладки кабеля диаметром от 8 до 16 мм в трубе с присоединительной резьбой G 3/4-В
|
 |
ТG1/2 |
- для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля 8 - 12 мм |
 |
Б | - под бронированный кабель диаметром от 14 до 18 мм (со снятой броней) |
 |
БСЗ | - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой бронёй – от 8 до 16 мм |
 |
МG3/4 | - под прокладку кабеля диаметром от 8 до 16 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20); |
|
|
МG3/4
|
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) |
|
М20 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 |
|
|
М25 | - под прокладку кабеля диаметром от 8 до 16 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 |
 |
З-М20 |
- резьбовая заглушка вместо кабельного ввода, резьба в корпусе G3/4 |
5
