Коробка коммутационная взрывозащищённая ККВ-ПА
Предназначена для размещения в них невзрывозащищённых изоляторов шлейфа, адресных меток, адаптеров и других коммутационных приборов (в т.ч. протокола R3) с целью обеспечения их взрывозащищённости во взрывоопасных зонах 1 и 2 классов
Коробка поставляется как с установленными приборами (изоляторами шлейфа, адресными метками, адаптерами), так и без них.
|
Назначение и наименование размещаемого прибора |
Наименование, краткие технические характеристики |
| адресная метка АМ-4-R3 |
ККВ-ПА-АМ-4-R3 |
|
Количество линий контроля — 4 |
|
|
Напряжение в линии =24-36 В |
|
|
Ток потребления 0,38 мА |
|
| релейный модуль РМ-1С-R3 |
ККВ-ПА-РМ-1С-R3 |
|
Количество релейных выходов — 1 |
|
|
Коммутация пост. тока 24 В – до 5 А |
|
|
Переменного тока 230 В – до 5 А |
|
|
релейный модуль РМ-4-R3
|
ККВ-ПА-РМ-4-R3 |
|
Количество релейных выходов — 4 |
|
|
Коммутация пост. тока 24 В – до 2 А |
|
|
Переменного тока 230 В – до 0,25 А |
|
|
Общие характеристики |
|
|
Маркировка взрывозащиты |
УХЛ2 |
| Диапазон температуры эксплуатации, °С | от -25 до + 55 (зависит от температуры эксплуатации размещаемого прибора) |
|
Степень защищенности от пыли и воды |
IP66/IP67 |
| Потребляемая мощность, Вт, не более | 7 |
|
Сечение присоединяемых проводов, мм2, не более |
2,5 |
|
Присоединительные размеры внутри коробки |
по согласованию с заказчиком |
|
Габаритные размеры размещаемого прибора, мм, не более |
180х85х40 |
|
Количество кабельных вводов, не более |
от 2 до 10 |
| Диаметр вводимого кабеля, мм |
№№1 и 2 – от 8 до 14 мм или от 14 до 18 мм |
|
№№3-10 от 8 до 12 мм |
|
|
Габаритные размеры, мм, не более |
370х250х106 |
|
Масса, кг, не более |
7,0 |
|

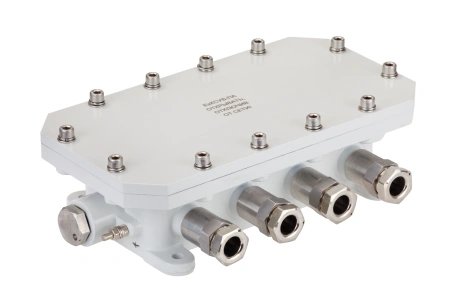

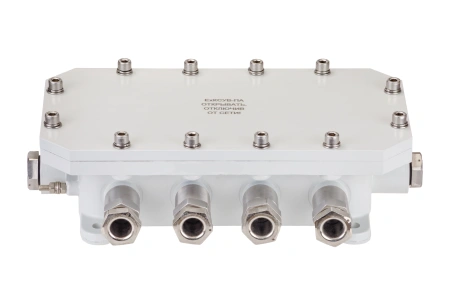

Внешний вид |
Обозначение | Расшифровка |
 |
К (8-14) или К(14-18) |
- открытая прокладка кабеля (в скобках диаметр вводимого кабеля от 8 до 14 мм или от 14 до 18 мм – для кабельных вводов №№1 и 2; и от 8 до 12 мм – для кабельных вводов №№3-10); |
 |
Т –G1/2(8-14) |
- прокладка кабеля в трубе с резьбой G1/2(в скобках диаметр вводимого кабеля от 8 до 14 мм – для кабельных вводов №№1 и 2; и от 8 до 12 мм – для кабельных вводов №№3-10)
|
|
Т –G3/4(14-18) |
- прокладка кабеля в трубе с резьбой G3/4 (в скобках диаметр вводимого кабеля от 8 до 14 мм или от 14 до 18 мм – для кабельных вводов №№1 и 2; и от 8 до 12 мм – для кабельных вводов №№3-10); |
|
Б(8-14) |
- прокладка бронированного кабеля (в скобках диаметр вводимого кабеля без брони от 8 до 14 мм или от 14 до 18 мм – для кабельных вводов №№1 и 2; и от 8 до 12 мм – для кабельных вводов №№3-10) |
 |
БСЗ(8-14) |
- монтаж бронированного кабеля с возможностью заземления экрана внутри кабельного ввода (в скобках диаметр вводимого кабеля от 8 до 14 мм или от 14 до 18 мм – для кабельных вводов №№1 и 2; и от 8 до 12 мм – для кабельных вводов №№3-10); |
|
МG1/2(8-14)) |
- под прокладку кабеля в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава* ВМ15 (РКН15, МВ(РКн)15 (в скобках диаметр вводимого кабеля от 8 до 14 мм |
|
|
МG3/4(14-18)
|
- под прокладку кабеля в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава* ВМ20 (РКН20, МВ(РКн)20) (в скобках диаметр вводимого кабеля от 14 до 18 мм – для кабельных вводов №№1 и 2; и от 8 до 12 мм – для кабельных вводов №№3-10) |
|
М20(8-14) |
- под прокладку кабеля в металлорукаве Герда-МГ-16 через соединитель металлорукава* Герда-СГ-Н-М20х1,5(в скобках диаметр вводимого кабеля от 8 до 14 мм – для кабельных вводов №№1 и2; и от 8 до 12 мм – для кабельных вводов №№3-10); |
|
|
М25(14-18) |
- под прокладку кабеля в металлорукаве Герда-МГ-22 через соединитель металлорукава* Герда-СГ-Н-М25х1,5 (в скобках диаметр вводимого кабеля от 14 до 18 мм – для кабельных вводов №№1 и 2; и от 8 до 12 мм – для кабельных вводов №№3-10); |
 |
З |
- заглушка М25х2 для отверстий под кабельный ввод №№1 и 2 или заглушка М20х1,5 отверстий для кабельных вводов №№3-10 (при необходимости). Допускается неиспользуемые отверстия не выполнять; |
5
