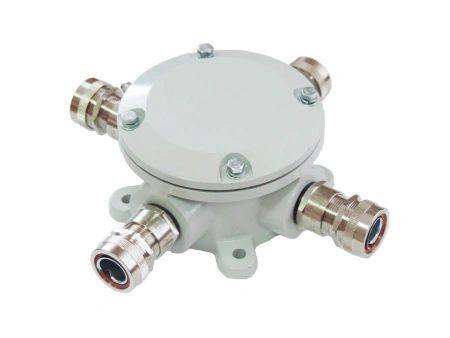

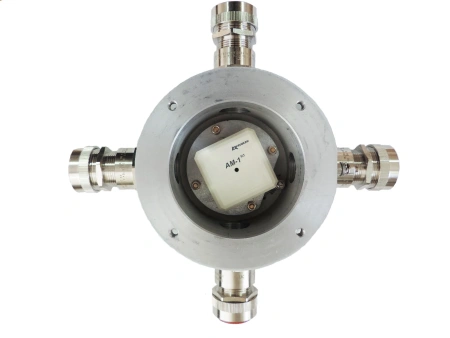

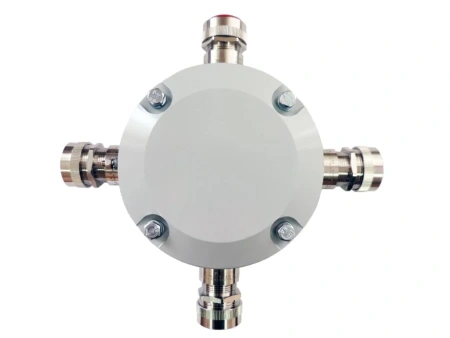

Коробка коммутационная взрывозащищённая ККВ14

Предназначена для размещения в ней невзрывозащищённых изоляторов шлейфа, адресных меток, адаптеров и других коммутационных приборов (в т.ч. протокола R3) с целью обеспечения их взрывозащищённости во взрывоопасных зонах 1 и 2 классов.
Коробка поставляется как с установленными приборами (изоляторами шлейфа, адресными метками, адаптерами), так и без них.

Наименование характеристики	Значения
ККВ14-ИЗ-1-R3 Изолятор шлейфа (приборы ТД РУБЕЖ с протоколом R3)	Напряжение в линии =24-36 В
	Ток потребления в дежурном режиме до 0,6 мА
	Ток КЗ – до 10 мА
	От -60 до +100 °С
ККВ14-БРИЗ Изолятор шлейфа ДПЛС контроллера С2000-КДЛ (Болид)	Подключение к ДПЛС до 40 блоков
	Время срабатывания до 200 мс
	Ток потребления БРИЗ до 40 мкА
	Восстановление после снятия КЗ
	от -60 до +70 °С
ККВ14-DIN Коробка с дин-рейкой 35 мм	Количество размещаемых клемм с сечением жилы: 2,5 мм² – до 6 4,0 мм² – до 4
	Допускаемая рассеиваемая мощность 10 Вт


	От -60 до +100 °С
ККВ14-РМ-1-R3 Коробка с размещённым релейным модулем РМ-1-R3	Количество релейных выходов -1
	Коммутация пост. тока 24 В – до 2 А, переменного тока 230 В – до 0,25 А
	От минус 25 до плюс 55 °С
Общие технические характеристики
Степень защищенности от пыли и воды	IP66/IP67
Масса, кг, не более	2,0
Габариты, мм, не более	200х260х95

**Диапазон температуры эксплуатации и маркировка взрывозащиты**
Наименование характеристики	Значения
ККВ14-ИЗ-1-R3, ККВ14-DIN	-60 °С ≤ ta ≤ +100 °С 1Ex db IIC Т5 Gb -60 °С ≤ ta ≤ +80 °С 1Ex db IIC Т6 Gb
ККВ14-АМ-1-R3, ККВ14-РМ-1-R3	-25 °С ≤ ta ≤ +55 °С 1Ex db IIC Т6 Gb
ККВ14-БРИЗ	-60 °С ≤ ta ≤ +70 °С 1Ex db IIC Т6 Gb

**Выбор кабельных вводов и заглушек**
Обозначение при заказе кабельного ввода (заглушки) и максимального диаметра кабеля, мм	Диаметр кабеля, мм (для БСЗ – внутренний/наружный)	Модель металлорукава	Резьба в корпусе D
К-14	5,5-14		М20х1,5
К-18	8-18	-	М20х1,5
М-14	6-14	Р3-ЦХ-15 или МРПИ15	М20х1,5
М-18	12,6-18	Р3-ЦХ-20 или МРПИ20	М25х1,5
БСЗ-14	5,5-14/10-19	-	М20х1,5
БСЗ-18	8-18/15-24	-	М25х1,5
З-М20	-	-	М20х1,5
З-М25	-	-	М25х1,5

Внешний вид	Обозначение	Расшифровка
	К-14 или К-18	- для открытой прокладки кабеля
	БСЗ-14 или БСЗ-18	- под прокладку бронированного кабеля с возможностью заземления под прокладку бронированного кабеля с возможностью заземления
	М-14 или М-18	- под прокладку кабеля в металлорукаве
	З-М20 или З-М25	- резьбовая заглушка вместо кабельного ввода
