ЕхКСУВ–ПС
Подробности
21 478 ₽
Нет в наличии
Приведённые цены и характеристики товаров носят исключительно информационный характер и не являются публичной офертой.
В корзину
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
Маркировка взрывозащиты
—
1Ex db IIB T5 Gb (Ex db IIB Gb U для коробок, поставляемых без контактных зажимов и /или кабельных вводов)
Степень защиты от воды и пыли
—
IP66/IP67
Габаритные размеры с блоком ИК подсветки, не более, мм
—
525 х 170 х 230
Материал корпуса
—
углеродистая конструкционная сталь (индекс С, эксплуатация в диапазоне температур от -30...+95 °С; нержавеющая сталь (индекс Н, от -60...+95°С
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

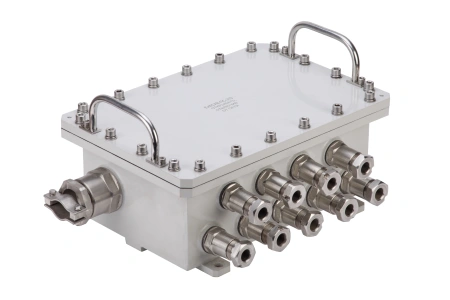

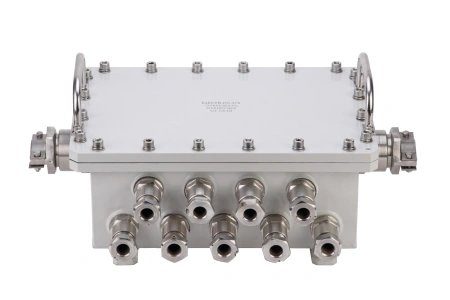

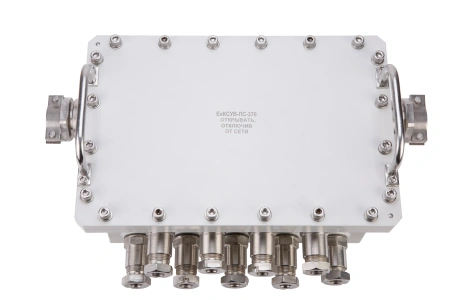

Коробка соединительная унифицированная взрывозащищенная стальная прямоугольная сварная ЕхКСУВ–ПС
Предназначена для ввода электрических кабелей диаметром от 8 до 32 мм. Коробки применяется для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых цепей, цепей управления, сигнализации и т.п.) во взрывоопасных зонах 1 и 2 классов.Ключевые характеристики и особенности:
- Возможное количество отверстий под кабельные вводы на коробках от 2 до 22
- Каждая коробка имеет два отверстия (№1..№2), с присоединительной резьбой G1½ для установки кабельных вводов под круглый кабель диаметром от 16 до 34 мм и остальные отверстия, согласно исполнениям, с присоединительной резьбой G ¾ под круглый кабель диаметром от 8 до 16 мм
- Каждый кабельный ввод под резьбу G1½ имеет резиновые уплотнения, позволяющие ввести и закрепить круглый кабель диаметром от 26 до 34 мм ( 26–28, 28-30, 30-32, 30-34 мм). Каждый кабельный ввод под резьбу G ¾ имеет резиновые уплотнения, позволяющие ввести и закрепить круглый кабель диаметром от 8 до 16 мм (8–10, 10–12, 12–14,14-16 мм).
| Наименование характеристики | Значение |
|
Степень защищенности от пыли и воды |
IP66 |
|
Маркировка взрывозащиты |
Ex db IIB Gb U для коробок, поставляемых без контактных зажимов и /или кабельных вводов |
|
1Ex db IIB T6 Gb для коробок, поставляемых с контактными зажимами и кабельными вводами |
|
|
Материал корпуса |
Углеродистая конструкционная сталь с защитным покрытием (климатическое исполнение УХЛ2, эксплуатация в диапазоне температур от минус 30°С до плюс 95 °С) |
|
Нержавеющая сталь (климатическое исполнение В1, В5, в диапазоне температур от минус 60 °С до плюс 95 °С или высокотемпературное исполнение от минус 60 до плюс 195°С) |
Таблица 1
| Обозначение коробки | Габаритные размеры (без учета кабельных вводов),мм, не более | Максимальное количество отверстий под кабельный ввод G¾ (с одной стороны) | Максимальное количество отверстий под кабельный ввод G1 ½ | Масса, кг, не боле |
| ЕхКСУВ–ПС250 | 250х250х155 | 5 | 2 | 15 |
| ЕхКСУВ–ПС370 | 370х250х155 | 9 | 2 | 22 |
| ЕхКСУВ–ПС500 | 500х250х155 | 13 | 2 | 27 |
| ЕхКСУВ–ПС600 | 600х250х155 | 17 | 2 | 32 |
| ЕхКСУВ–ПС700 | 700х250х155 | 202 | 2 | 35 |
| Обозначение | Расшифровка |
|
К(8-16) |
- открытая прокладка кабеля (в примере диаметр вводимого кабеля от 8 до 16 мм– для кабельных вводов №№3-22) |
|
Т –G3/4 (8-16) |
- под прокладку кабеля диаметром от 8 до 16 мм в трубе с резьбой G3/4- для кабельных вводов №№3-22
|
|
Т –G1 1/2(26-34) |
- под прокладку кабеля диаметром от 26 до 34 мм в трубе с резьбой G1 1/2- для кабельных вводов №№1-2 |
|
Б(26-34) |
- монтаж бронированного кабеля (в примере диаметр вводимого кабеля без брони от 26 до 34 мм– для кабельных вводов №№1,2) |
|
БСЗ(26-34) |
- монтаж бронированного кабеля с возможностью заземления экрана внутри кабельного ввода (в примере диаметр вводимого кабеля без брони от 26 до 34 мм, для кабельных вводов №1,2) |
|
МG3/4(8-16) |
- под прокладку кабеля диаметром от 8 до 16 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн) 20)- для кабельных вводов №№3-22 |
|
М25(8-16) |
- под прокладку кабеля диаметром от 8 до 16 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 - для кабельных вводов №№3-22 |
| МG1 ½(26-34) |
- под прокладку кабеля диаметром от 26 до 34 мм в металлорукаве
РЗ-Ц(Х)38 через соединитель металлорукава ВМ38 (РКН38, МВ(РКн)38) – для кабельных вводов №№1,2 |
|
М50(26-34) |
- под прокладку кабеля диаметром от 26 до 34 мм в металлорукаве
Герда-МГ-40 через соединитель металлорукава Герда-СГ-Н-М50х1,5 – для кабельных вводов №№1,2 |
|
М50(26-34) |
- под прокладку кабеля диаметром от 26 до 34 мм в металлорукаве
Герда-МГ-40 через соединитель металлорукава Герда-СГ-Н-М50х1,5 – для кабельных вводов №№1,2 |
|
З |
- заглушка для отверстий под кабельный ввод (З-G1 ½ - для отверстий №1 и 2, З-G3/4 – для остальных отверстий); |
