ЕхКСУВ–ПА
Подробности
10 566 ₽
Нет в наличии
Приведённые цены и характеристики товаров носят исключительно информационный характер и не являются публичной офертой.
В корзину
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
Маркировка взрывозащиты
—
1Ex db IIB T5 Gb (Ex db IIB Gb U для коробок, поставляемых без контактных зажимов и/или кабельных вводов)
Степень защиты от воды и пыли
—
IP66/IP67
Материал корпуса
—
алюминиевый сплав с защитным покрытием (для работы в диапазоне температуры от минус 60 до плюс 95°С)
Масса, кг, не более
—
5,0
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

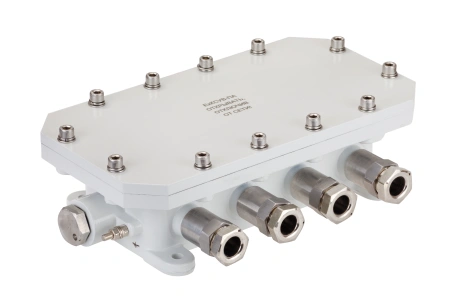

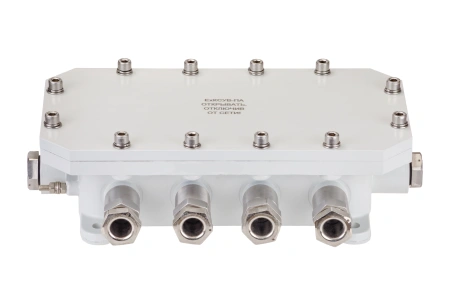

Коробка соединительная взрывозащищенная унифицированная алюминиевая прямоугольная ЕхКСУВ–ПА
Предназначена для ввода электрических кабелей диаметром от 8 до 14 мм и применяется для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых цепей, цепей управления, сигнализации и т.д.) во взрывоопасных зонах 1 и 2 классов.Ключевые характеристики и особенности:
- Прямоугольный корпус коробки закрыт крышкой, которая крепится к корпусу двенадцатью винтами
- На боковых поверхностях корпуса может быть расположено до 10 кабельных вводов. Каждый кабельный ввод обозначен номером от 1 до 10
- Коробка крепится на стену болтами через четыре отверстия, расположенные на корпусе
| Наименование характеристики | Значение | |
|
Степень защищенности от пыли и воды |
IP66/IP67 |
|
|
Маркировка взрывозащиты |
Для коробок, поставляемых без контактных зажимов и/или кабельных вводов |
Ex db IIB Gb U |
|
Для коробок, поставляемых с контактными зажимами и кабельными вводами |
1Ex db IIB T5 Gb | |
|
Материал корпуса |
алюминиевый сплав с защитным покрытием (для работы в диапазоне температуры от минус 60 до плюс 95°С) |
|
Таблица 1
| Сечение жил, мм2 | Допускаемый ток через одну пару зажимов, А (напряжение до 550 В) | Mаксимальное количество зажимов |
| 2,5 | 23 | 43 |
|
4,0 |
30 | 36 |
|
6,0 |
39 | 27 |
|
Внешний вид |
Обозначение | Расшифровка |
 |
К(8-14) |
- открытая прокладка кабеля (в скобках диаметр вводимого кабеля от 8 до 14 мм или от 14 до 18 мм – для кабельных вводов №№1 и 2; и от 8 до 12 мм – для кабельных вводов №№3-10); |
 |
Т –G1/2(8-14) |
- прокладка кабеля в трубе с резьбой G1/2(в скобках диаметр вводимого кабеля от 8 до 14 мм – для кабельных вводов №№1 и 2; и от 8 до 12 мм – для кабельных вводов №№3-10)
|
 |
Т –G3/4(14-18) |
- прокладка кабеля в трубе с резьбой G3/4 (в скобках диаметр вводимого кабеля от 8 до 14 мм или от 14 до 18 мм – для кабельных вводов №№1 и 2; и от 8 до 12 мм – для кабельных вводов №№3-10); |
 |
Б(8-14) |
- прокладка бронированного кабеля (в скобках диаметр вводимого кабеля без брони от 8 до 14 мм или от 14 до 18 мм – для кабельных вводов №№1 и 2; и от 8 до 12 мм – для кабельных вводов №№3-10) |
 |
БСЗ(8-14) |
- монтаж бронированного кабеля с возможностью заземления экрана внутри кабельного ввода (в скобках диаметр вводимого кабеля от 8 до 14 мм или от 14 до 18 мм – для кабельных вводов №№1 и 2; и от 8 до 12 мм – для кабельных вводов №№3-10); |
|
МG1/2(8-14)) |
- под прокладку кабеля в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава* ВМ15 (РКН15, МВ(РКн)15 (в скобках диаметр вводимого кабеля от 8 до 14 мм |
|
|
МG3/4(14-18)
|
- под прокладку кабеля в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава* ВМ20 (РКН20, МВ(РКн)20) (в скобках диаметр вводимого кабеля от 14 до 18 мм – для кабельных вводов №№1 и 2; и от 8 до 12 мм – для кабельных вводов №№3-10) |
 |
М20(8-14) |
- под прокладку кабеля в металлорукаве Герда-МГ-16 через соединитель металлорукава* Герда-СГ-Н-М20х1,5(в скобках диаметр вводимого кабеля от 8 до 14 мм – для кабельных вводов №№1 и2; и от 8 до 12 мм – для кабельных вводов №№3-10); |
|
|
М25(14-18) |
- под прокладку кабеля в металлорукаве Герда-МГ-22 через соединитель металлорукава* Герда-СГ-Н-М25х1,5 (в скобках диаметр вводимого кабеля от 14 до 18 мм – для кабельных вводов №№1 и 2; и от 8 до 12 мм – для кабельных вводов №№3-10); |
 |
З |
- заглушка М27х2 для отверстий под кабельный ввод №№1 и 2 или заглушка М20х1,5 отверстий для кабельных вводов №№3-10 (при необходимости). Допускается неиспользуемые отверстия не выполнять; |
Паспорт
328,4 кб
5
