ЕхКСУВ
Коробка соединительная взрывозащищённая унифицированная ЕхКСУВ
Предназначена для ввода электрических кабелей диаметром от 8 до 18 мм и применяется для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых цепей, цепей управления, сигнализации и т.д.) во взрывоопасных зонах 1 и 2 классов.Ключевые характеристики и особенности:
- Исполнения коробок ЕхКСУВ–А по условному диаметру патрубков кабельного ввода:
• ЕхКСУВ–500 – рабочий объем 500мм3, D=М95х1,5, Н=90мм; А=90мм; L1=116мм;
• ЕхКСУВ–700 – рабочий объем 700мм3, D=М120х1,5, Н=90мм; А=115мм; L1=139мм - Пространственное положение коробки при эксплуатации — любое
| Наименование характеристики | Значение |
|
Степень защищенности от пыли и воды |
IP66/IP67 |
|
Маркировка взрывозащиты |
Ех db IIC Gb U – для коробок ЕхКСУВ, поставляемых без контактных зажимов и/или кабельных вводов |
|
1Ex db IIC T5 Gb – для коробок ЕхКСУВ, поставляемых с контактными зажимами и кабельными вводами |
|
|
Материал корпуса |
Углеродистая конструкционная сталь с защитным покрытием – для работы в диапазоне температуры окружающей среды от минус 30 до плюс 95 °С (климатическое исполнение УХЛ2 |
|
Коррозионностойкая сталь – для работы в диапазоне температуры от минус 60 до плюс 95 °С (климатическое исполнение В1, В5) |
| Сечения жил подводимого кабеля,мм2 |
Допускаемый ток через одну пару зажимов, А (до 550 В) |
Максимально допустимое количество зажимов (пар), шт | |||
|
ЕхКСУВ–500 |
ЕхКСУВ–700 |
||||
|
2,5 |
23 | 14 | 18 | ||
|
4,0 |
30 | 12 | 14 | ||
|
6,0 |
39 | 8 | 10 | ||
|
10,0 |
53 |
6 |
8 | ||
| 16,0 | 72 |
4 |
6 | ||
|

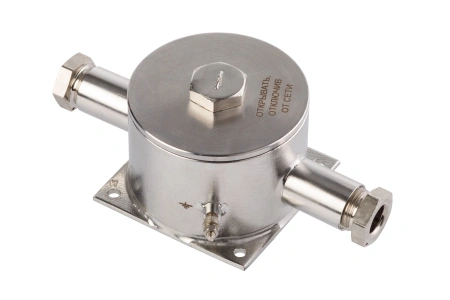

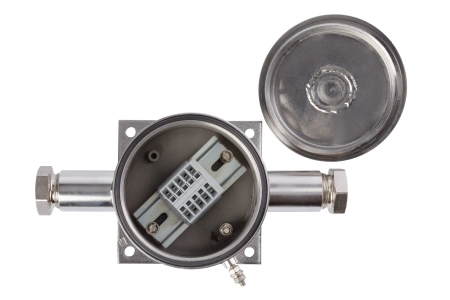

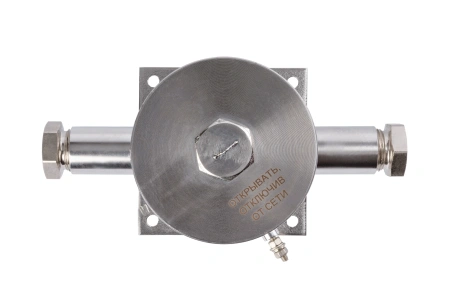

Внешний вид |
Обозначение | Расшифровка |
| — |
Х(М25х1,5) |
без кабельных вводов (в скобках – резьба в патрубках по выбору М20х1,5; М25х1,5; по умолчанию М27х2); |
 |
К(8-16) |
- открытая прокладка кабеля (в примере диаметр вводимого кабеля для коробки ExКСУВ-20) |
 |
Т –G3/4 (8-16) |
- прокладка кабеля в трубе (с резьбой G3/4), (в скобках – диаметр вводимого кабеля) – для коробки типа ExКСУВ-20.
|
|
Т –G1 (14-22) |
- прокладка кабеля в трубе (с резьбой G1), (в скобках – диаметр вводимого кабеля) – для коробки типа ExКСУВ-25 |
|
|
Т –G1 1/4 (20-28) | - прокладка кабеля в трубе (с резьбой G1 1/4), (в скобках – диаметр вводимого кабеля) – для коробки типа ExКСУВ-40 |
|
|
Т –G1 1/2 (26-34) |
- прокладка кабеля в трубе (с резьбой G1 1/2), (в скобках – диаметр вводимого кабеля) – для коробки типа ExКСУВ-50 |
 |
Б(14-22) |
- монтаж с применением бронированного кабеля (в примере диаметр вводимого кабеля со снятой бронёй для коробки ExКСУВ-А-25) |
|
БСЗ(20-28) |
- монтаж бронированного кабеля с возможностью заземления экрана внутри кабельного ввода (в примере диаметр вводимого кабеля со снятой бронёй для коробки ExКСУВ-А-40) |
|
МG3/4(8-16) |
- под прокладку кабеля диаметром от 8 до 16 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 – для коробки ExКСУВ-20 |
|
|
МG1(14-22)
|
- под прокладку кабеля диаметром от 14 до 22 мм в металлорукаве РЗ-Ц(Х)25 через соединитель металлорукава ВМ25 (РКН25, МВ(РКн)25) – для коробки ExКСУВ-25 |
|
|
М32(14-22) |
- под прокладку кабеля диаметром от 14 до 22 мм в металлорукаве Герда-МГ-25 через соединитель металлорукава Герда-СГ-Н-М32х1,5– для коробки ExКСУВ-25 |
|
|
МG1 1/4(20-28) |
- под прокладку кабеля диаметром от 20 до 28 мм в металлорукаве РЗ-Ц(Х)32 через соединитель металлорукава ВМ32 (РКН32, МВ(РКн)32) – для коробки ExКСУВ-40. |
|
М40(20-28) | - под прокладку кабеля диаметром от 20 до 28 мм в металлорукаве Герда-МГ-35 через соединитель металлорукава Герда-СГ-Н-М40х1,5– для коробки ExКСУВ-40. |
|
|
МG1 1/2(26-34) |
- под прокладку кабеля диаметром от 26 до 34 мм в металлорукаве РЗ-Ц(Х)38 через соединитель металлорукава ВМ38 (РКН38, МВ(РКн)38) – для коробки ExКСУВ-50 |
|
|
М50(26-34) |
- под прокладку кабеля диаметром от 26 до 34 мм в металлорукаве Герда-МГ-40 через соединитель металлорукава Герда-СГ-Н-М50х1,5– для коробки ExКСУВ-50. |
|
З |
- Х заглушка с резьбой (З-G3/4; З-G1; З-G1 1/4; З-G1 ½) |
Руководство по эксплуатации
6,9 мб
Паспорт
328,4 кб
