ЕхКСУВ-А
Коробка соединительная взрывозащищённая унифицированная алюминиевая ЕхКСУВ-А
Предназначена для ввода электрических кабелей диаметром от 6 до 34 мм и применяются для выполнения соединений (разветвлений) электрических цепей общего и специального назначения (силовых цепей, цепей управления, сигнализации и т.д.) во взрывоопасных зонах 1 и 2 классов.Ключевые характеристики и особенности:
- Коробки поставляются двух типоразмеров ЕхКСУВ-А-25 и ЕхКСУВ-А-50
- Пространственное положение коробки при эксплуатации — любое
| Наименование характеристики | Значение | |
|
Степень защищенности от пыли и воды |
IP66/IP67 |
|
|
Маркировка взрывозащиты |
Для коробок ЕхКСУВ-А, поставляемых без контактных зажимов и/или кабельных вводов |
Ех db IIC Gb U |
|
Для коробок ЕхКСУВ-А, поставляемых с контактными зажимами и уплотнениями кабельных вводов резиновым эластичным кольцом |
1Ex db IIC T5 Gb |
|
|
Материал корпуса |
Алюминиевый сплав с защитным покрытием для работы в диапазоне температуры от минус 60 до плюс 95 °С |
|
| Количество отверстий в корпусе под кабельные вводы или | 4 | |
| Модель | L | L1 | L2 | A | H | H1 | D1 | d2 |
| ЕхКСУВ-А-25 | 300 | 155 | 155 | 130 | 83 | 32 | 90 | М20х1,5 или М25х1,5 |
| ЕхКСУВ-А-50 | 400 | 206 | 218 | 181 | 121 | 50 | 136 |
М20х1,5 или М25х1,5; М32х1,5; М40х1,5; М50х1,5 |
| Сечение жил кабеля, мм2 | ЕхКСУВ-А-25 | ЕхКСУВ-А-50 |
| 2,5 | 10 | 18 |
| 4,0 | 8 | 12 |
| 6,0 | 5 | 10 |
| 10,0 | - | 8 |
| 16,0 | - | 6 |
| Обозначение при заказе кабельного ввода (заглушки) и максимального диаметра кабеля, мм | Диаметр кабеля, мм (для БСЗ и БСЗМ–внутренний/наружный) | Модель металлорукава | Резьба в корпусе коробки/резьба для вводной муфты (для ТВВКу) |
| К-14 | 5,5-14 | - | М20х1,5 |
| К-18 | 8-18 | - | М25х1,5 |
| К-24 | 13-24 | - | М32х1,5 |
| К-30 | 21-30 | - | М40х1,5 |
| К-36 | 24-36 | - | М50х1,5 |
| М-14 | 6-14 | Р3-ЦХ-15 или МРПИ15, Герда-МГ-15, Герда-МГ-16 | М20х1,5 |
| М-18 | 12,6-18 | Р3-ЦХ-20 или МРПИ20, Герда-МГ-22 | М25х1,5 |
| М-22 | 17,6-22 | Р3-ЦХ-25 или МРПИ25, Герда-МГ-25 | М32х1,5 |
| М-30 | 28-30,4 | Р3-ЦХ-32 или МРПИ32, Герда-МГ-32 | М40х1,5 |
| М-34 | 32-34 | Р3-ЦХ-38 или МРПИ38, Герда-МГ-38 | М50х1,5 |
| БСЗ-14 | 5,5-14/10-19 | - | М20х1,5 |
| БСЗ-18 | 8-18/15-24 | - | М25х1,5 |
| БСЗ-24 | 13-24/20-31 | - | М32х1,5 |
| БСЗ-30 | 21-30/26-37 | - | М40х1,5 |
| БСЗМ-14 | 5,5-14/10-17 | МРПИ15 | М20х1,5/G1/2 |
| БСЗМ-18 | 8-18/15-22 | МРПИ20 | М25х1,5/G3/4 |
| БСЗМ-24 | 13-24/20-28 | МРПИ25 | М32х1,5/G1 |
| БСЗМ-30 | 21-30/26-37 | МРПИ32 | М40х1,5/G1 ½ |
| З-М20 | - | - | М20х1,5 |
| З-М25 | - | - | М25х1,5 |
| З-М32 | - | - | М32х1,5 |
| З-М40 | - | - | М40х1,5 |
| З-М50 | - | - | М50х1,5 |
|
Примечание: В коробку ЕхКСУВ-А-25 допускается устанавливать только кабельные вводы с индексами 14 и 18, заглушки З-М20 и З-М25. Для ЕхКСУВ-А-50 ограничений нет. |
|||
|

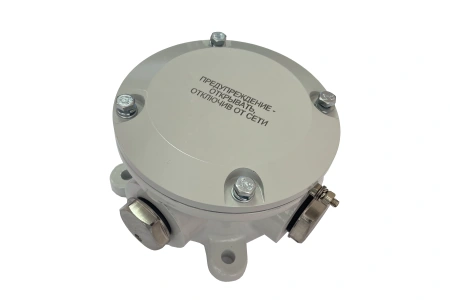

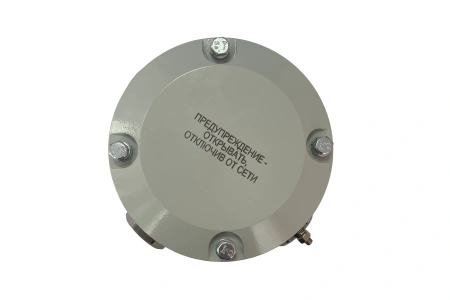

Внешний вид |
Расшифровка |
| — | без кабельных вводов и заглушек |
|
- прокладка кабеля в трубе (с резьбой G1), (в скобках – диаметр вводимого кабеля) – для коробки типа ExКСУВ-25 |
|
|
- прокладка кабеля в трубе (с резьбой G1 1/2), (в скобках – диаметр вводимого кабеля) – для коробки типа ExКСУВ-50 |
 |
- монтаж с применением бронированного кабеля (в примере диаметр вводимого кабеля со снятой бронёй для коробки ExКСУВ-А-25) |
 |
- под прокладку кабеля диаметром от 14 до 22 мм в металлорукаве РЗ-Ц(Х)25 через соединитель металлорукава ВМ25 (РКН25, МВ(РКн)25) – для коробки ExКСУВ-25 |
|
|
- под прокладку кабеля диаметром от 14 до 22 мм в металлорукаве Герда-МГ-25 через соединитель металлорукава Герда-СГ-Н-М32х1,5– для коробки ExКСУВ-25 |
|
- под прокладку кабеля диаметром от 20 до 28 мм в металлорукаве Герда-МГ-35 через соединитель металлорукава Герда-СГ-Н-М40х1,5– для коробки ExКСУВ-40. |
|
|
- под прокладку кабеля диаметром от 26 до 34 мм в металлорукаве РЗ-Ц(Х)38 через соединитель металлорукава ВМ38 (РКН38, МВ(РКн)38) – для коробки ExКСУВ-50 |
|
|
- под прокладку кабеля диаметром от 26 до 34 мм в металлорукаве Герда-МГ-40 через соединитель металлорукава Герда-СГ-Н-М50х1,5– для коробки ExКСУВ-50. |
|
- монтаж бронированного кабеля с возможностью заземления экрана внутри кабельного ввода ( |
|
- Х заглушка с резьбой (З-G3/4; З-G1; З-G1 1/4; З-G1 ½) |
