Ех-е-КСУВ, Ex-eia-КСУВ, Ex-ia-КСУВ
Подробности
4 044 ₽
Нет в наличии
Приведённые цены и характеристики товаров носят исключительно информационный характер и не являются публичной офертой.
В корзину
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
Степень защиты от воды и пыли
—
ΙР66/67
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

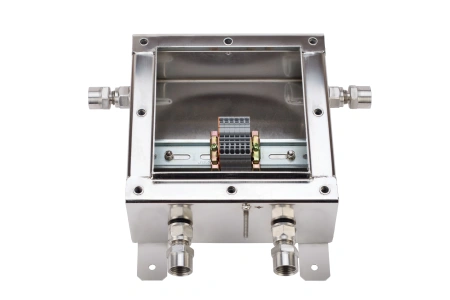

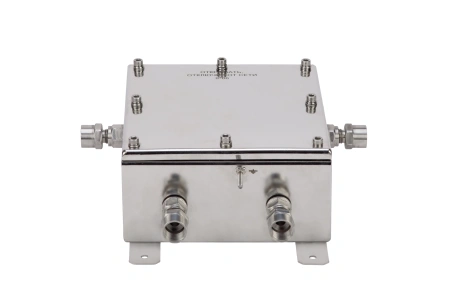

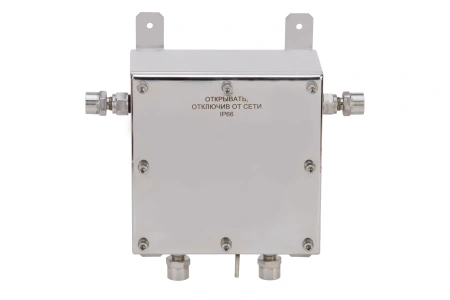

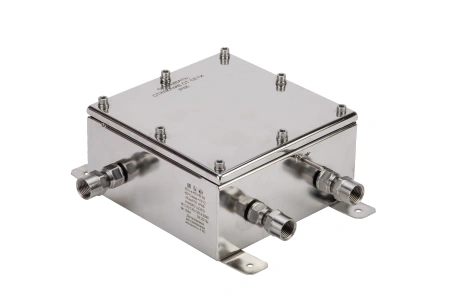

Коробка соединительная взрывозащищённая унифицированная Ех-е-КСУВ, Ex-eia-КСУВ, Ex-ia-КСУВ
Предназначена для ввода электрических кабелей диаметром 4…56 мм и применяется для выполнения соединений (разветвлений) электрических цепей общего и специального назначения посредством клеммных зажимов (силовых цепей, цепей управления, сигнализации и т.д. силой тока до 100 А) во взрывоопасных зонах 0, 1 и 2 классов а также для эксплуатации в невзрывоопасных зонах и помещениях.Ключевые характеристики и особенности:
- Степень защиты коробок с кабельными вводами от воздействия пыли и влаги соответствует ΙР66/IP67
- Климатические исполнения коробок (в зависимости от материала корпуса):
• С – конструкционная сталь с покрытием, климатическое исполнение УХЛ2, от -30...+95 °С;
• Н – коррозионостойкая сталь, климатическое исполнение В1, В5, от -60...+95 °С;
• НТ – высокотемпературная , от минус от -60...+195 °С - Коробки могут комплектоваться как кабельными вводами Ех-е-КВУ, так и кабельными вводами других производителей (сертифицированные в установленном порядке имеющие взрывозащиту вида «е» и степенью защиты не ниже IP66/IP67). В комплектацию кабельных вводов должны входить заглушки
- Конструкцией коробок предусмотрена установка клеммных колодок на DIN-рельс (монтажную рейку). При установке, клеммные колодки должны находиться на расстоянии не менее 25мм от стенок коробки
| Тип коробки |
Вид взрывозащиты для варианта комплектации |
||||
| В сборе с кабельными вводами и клеммными зажимами | Без кабельных вводов и клеммных зажимов |
С клеммными зажимами, без кабельных вводов |
С кабельными вводами, без клеммных зажимов | ||
|
корпус Н, корпус С, корпус Н-МР |
корпус НТ | ||||
| Ех-е-КСУВ |
1Ex e IIС T5 Gb |
1Ex e IIС T6…Т3 Gb |
Ex e IIC Gb U |
||
| Ex-ia-КСУВ |
0Ex ia IIC T5 Gа |
0Ex ia IIС T6…Т3 Ga |
Ex ia IIC Ga U |
||
| Ex-eia-КСУВ |
1Ex e ia IIC Т5 Gb |
1Ex e ia IIС T6…Т3 Gb |
Ex e ia IIC Gb U |
||
| Типоразмер коробки | Размер, мм | Максимальное количество клемм, шт., в зависимости от сечения жилы и типоразмера коробки | ||||||
| X | Y | Z | 2,5 мм2 | 4 мм2 | 6 мм2 | 10 мм2 | 16 мм2 | |
| 01 | 150 | 150 | 90 | 18 | 14 | 12 | 9 | 7 |
| 02 | 200 | 200 | 110 | 26 | 22 | 18 | 13 | 11 |
| 03 | 300 | 180 | 100 | 45 | 38 | 30 | 23 | 19 |
| 04 | 300 | 300 | 160 | 90 | 76 | 60 | 46 | 38 |
| 05 | 400 | 300 | 160 | 128 | 108 | 88 | 66 | 54 |
| 06 | 500 | 350 | 210 | 166 | 140 | 116 | 86 | 72 |
| 07 | 200 | 200 | 160 | 26 | 22 | 18 | 13 | 11 |
| 08 | 300 | 300 | 210 | 90 | 76 | 60 | 46 | 38 |
| 09 | 400 | 300 | 210 | 128 | 108 | 88 | 66 | 54 |
Паспорт
301,1 кб
