ИП102-1В1х2
Извещатель пожарный тепловой взрывозащищённый двухзонный ИП102-1В1х2
Предназначен для использования в составе систем пожарной сигнализации для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой.Двухзонный извещатель ИП102–1В1х2 отличаются наличием двух независимых каналов измерения в одном корпусе, каждый канал измерения имеет свой кабельный термодатчик, что позволяет установить их в разных зонах помещения (помещениях).
Длина термодатчиков позволяет устанавливать корпус извещателя вне контролируемой зоны, например, в помещении с меньшей вероятностью пожара.
Ключевые характеристики и особенности:
- Применятся во взрывоопасных зонах 1 и 2 класса
- Эксплуатация при сложных климатических условиях от -60 до +115 °С
- Два независимых канала измерения в одном корпусе
- Каждый из двух каналов измерения может независимо реализовать функции максимального и максимально–дифференциального теплового извещателя
Наименование характеристики | Значение | |
Конструктивное исполнение |
Корпус с двумя кабельными термодатчиками | |
Кабельный термодатчик | Два, каждый длиной от 0,5 до 50,0 м (по заказу). Диаметр оболочки термодатчика 3,0 мм | |
Количество независимых каналов измерения температуры | 2 | |
Маркировка взрывозащиты | 1Еxdb [ib] IIB T6 Gb Х | |
Степень защищенности от пыли и воды | IP66 | |
Температура эксплуатации, °С |
Корпуса |
- 60…+115 |
Термодатчиков |
- 60…+500 | |
Материал корпуса | Коррозионностойкая сталь (Н) | |
Количество кабельных вводов в корпусе/ диаметр вводимых кабелей, мм | 2 / от 8 до 14 или от 14 до 18 | |
Сейсмостойкость | 9 баллов по MSK-64 | |
Световая индикация | Светодиоды красного (канал 1 или зона 1) и зелёного цвета (канал 2 или зона 2). В дежурном режиме кратковременно мигают, в режиме «Пожар» горят постоянно | |
Масса, кг, не более | От 1,2 до 5,2 в зависимости от длины кабельных термодатчиков |

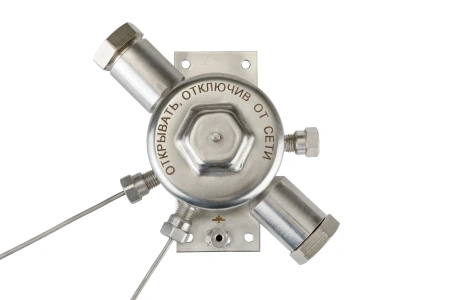

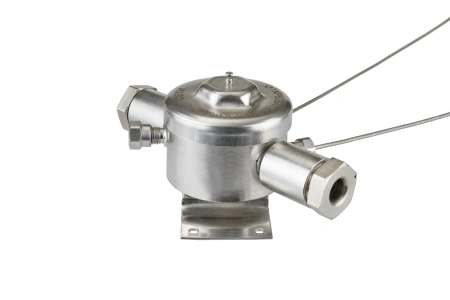

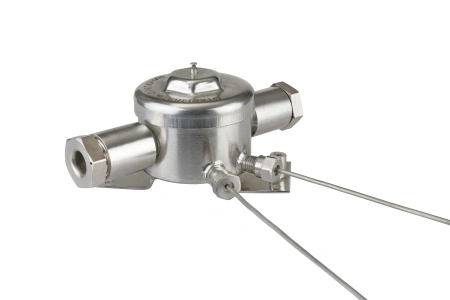

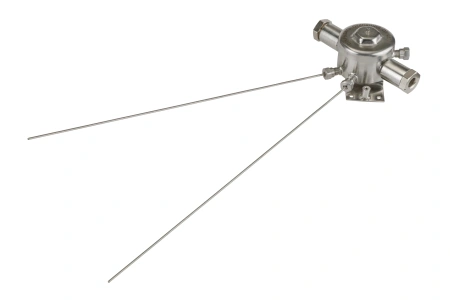

Внешний вид |
Обозначение | Расшифровка |
![]() |
К |
- для открытой прокладки кабеля |
![]() |
Т (или ТG3/4 |
- для прокладки кабеля в трубе с присоединительной резьбой G3/4-ВТ
|
![]() |
ТG1/2 |
- для прокладки кабеля в трубе с присоединительной резьбой G1/2-В |
![]() |
Б | - под бронированный кабель |
![]() |
БСЗ | - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм |
![]() |
МG1/2 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 |
![]() |
МG3/4
|
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) |
![]() |
М20 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 |
![]() |
М25 |
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 |
![]() |
З-М20 или З-М25, или З-М27 |
- резьбовые заглушки М20х1,5 или М25х1,5, или М27х2 соответственно |
Внешний вид |
Рисунки | Обозначение | Расшифровка |
![]() |
Рис. и Рис.2 | КМЧ 908.2784.01.000 | - Комплект монтажных частей 908.2784.01.000 для монтажа кабельного термодатчика извещателей ИП102-1В1х2 |
