ИП102-1В
Извещатель пожарный тепловой точечный взрывозащищённый ИП102-1В
Предназначен для использования в составе систем пожарной сигнализации для подачи извещения о пожаре при превышении температуры контролируемой среды выше заданного значения.Ключевые характеристики и особенности:
- Неадресный извещатель может применяться во взрывоопасных зонах 0, 1 и 2 класса, адресные - во взрывоопасных зонах 1 и 2 класса
- Связь адресного извещателя ИП102-1В-АДР с ППК по интерфейсу RS485 (протокол MODBUS(RTU). Подключение в сеть – по четырёхпроводной линии
- Адресный извещатель ИП102-1В-АДР-DPLS предназначен для работы с контроллером С2000-КДЛ компании БОЛИД
- Адресный извещатель ИП102-1В-АДР-ALS и ИП102-1В-1В-R3 предназначен для работы под управлением приемно-контрольного прибора «R3-Рубеж-2ОП» или прибора «Рубеж-2ОП» по протоколу R3.
- Эксплуатация при сложных климатических условиях от -60 до +115 °С
- Эксплуатации в соответствии с температурными классами Т4 и Т6
- Возможность подключение к адресной линии связи
- Выпускается в корпусе из коррозионностойкой стали и алюминиевого сплава
- Чувствительный элемент - кабельная термопара
| Наименование характеристики | Значение | ||
| ИП 102–1В | ИП 102-1В-Р (с индексом Р) | ||
| Конструктивное исполнение | Корпус с кабельным термодатчиком длиной от 0,5 до 50 м (по заказу). Диаметр оболочки термодатчика 3мм. | ||
|
Маркировка взрывозащиты |
Неадресный извещатель |
Ga/Gb Ex ia/db IIB T6 |
Ga/Gb Ex ia/db IIB T4 |
|
Адресный извещатель |
1Еxdb [ib] IIB T6 Gb Х | 1Еxdb [ib] IIB T4 Gb Х | |
| Степень защищенности от пыли и воды | IP66 | ||
|
Температура эксплуатации, °С: |
Корпуса |
- 60…+85 |
- 60…+115 |
|
Датчика температуры в чехле |
- 60…+500 |
- 60…+500 |
|
| Материал корпуса | Алюминиевый сплав с покрытием (А) или коррозионностойкая сталь (Н) | ||
| Количество кабельных вводов в корпусе/ диаметр вводимых кабелей, мм | 2 / от 8 до 14 или от 14 до 18 | ||
| Сейсмостойкость | 9 баллов по MSK-64 | ||
| Световая индикация | Светодиод красного цвета. В дежурном режиме кратковременно мигает, в режиме «Пожар» горит постоянно | ||
| Масса, кг, не более | 1,2 до 3,2 в зависимости от длины термодатчика | ||
|

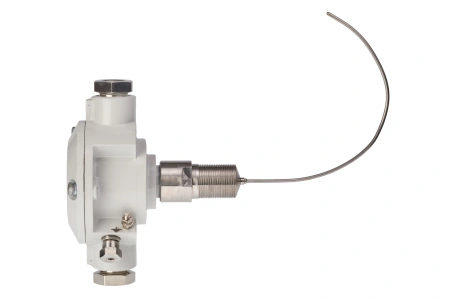

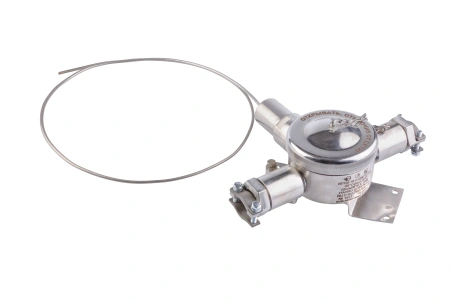

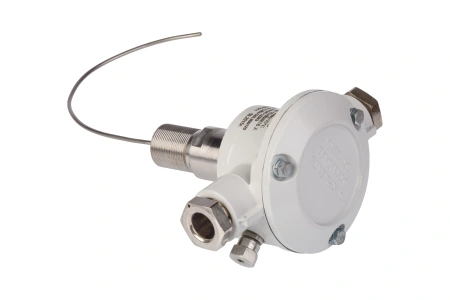

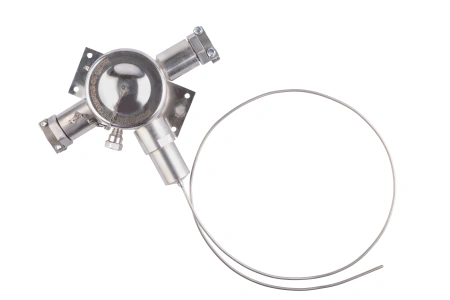

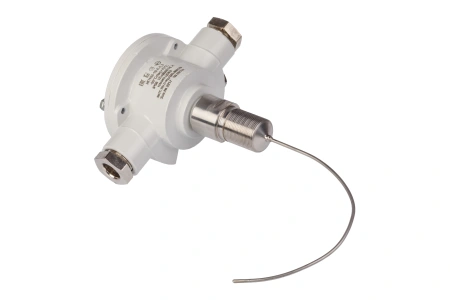

Внешний вид |
Обозначение | Расшифровка |
|
К |
- для открытой прокладки кабеля |
 |
Т (или ТG3/4) |
- для прокладки кабеля в трубе с присоединительной резьбой G3/4-ВТ
|
|
ТG1/2 |
- для прокладки кабеля в трубе с присоединительной резьбой G1/2-В |
|
Б | - под бронированный кабель |
|
БСЗ | - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм |
|
МG1/2 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 |
|
|
МG3/4
|
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) |
|
М20 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 |
|
|
М25 |
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 |
|
З-М27 |
- резьбовая заглушка М27х2 |
|
Внешний вид |
Рисунки | Обозначение | Расшифровка |
|
Рис. и Рис.2 | КМЧ 908.2784.01.000 | - Комплект монтажных частей 908.2784.01.000 для монтажа кабельного термодатчика извещателей ИП102-1В |
