Извещатель пожарный тепловой взрывозащищённый двухканальный ИП102–1В2
Предназначен для использования в составе систем пожарной сигнализации для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой.Двухканальный извещатель ИП102–1В2 отличаются наличием двух независимых каналов измерения в одном корпусе и одном термокабеле, что позволит потребителю устанавливать в одном помещении вместо двух корпусов извещателей только один. Длина термодатчика позволяет устанавливать корпус извещателя вне контролируемой зоны, например в помещении с меньшей вероятностью пожара.
Другой вариант использование двух каналов измерения позволит потребителю реализовать функцию предварительного предупреждения, когда каналы настроены, например, на два соседних класса (сработал один канал – «Внимание», сработал второй канал – «Пожар»).
Каждый из двух каналов измерения может независимо реализовать функции максимальных и максимально–дифференциальных тепловых извещателей. В зависимости от температуры и времени срабатывания извещатели (любой из его каналов) подразделяются на классы в температурном диапазоне от 69 до 310°С.
Ключевые характеристики и особенности:
- Применятся во взрывоопасных зонах 1 и 2 класса
- Эксплуатация при сложных климатических условиях от -60 до +115 °С
- Два независимых канала измерения в одном корпусе и одном термокабеле
- Каждый из двух каналов измерения может независимо реализовать функции максимального и максимально–дифференциального теплового извещателя
| Наименование характеристики | Значение | |
|
Конструктивное исполнение |
Корпус с кабельным термодатчиком |
|
| Кабельный термодатчик | Один, длиной от 0,5 до 50,0 м (по заказу). Диаметр оболочки термодатчика 4,6 мм | |
| Количество независимых каналов измерения температуры | 2 (в одном кабельном термодатчике) | |
| Маркировка взрывозащиты | 1Еxdb [ib] IIB T6 Gb Х | |
| Степень защищенности от пыли и воды | IP66 | |
| Температура эксплуатации, °С |
Корпуса |
- 60…+11 |
|
Термодатчиков |
- 60…+500 | |
| Материал корпуса | коррозионностойкая сталь (Н) | |
| Количество кабельных вводов в корпусе/ диаметр вводимых кабелей, мм | 2 / от 8 до 14 или от 14 до 18 | |
| Сейсмостойкость | 9 баллов по MSK-64 | |
| Световая индикация | Светодиоды красного (канал 1 или зона 1) и зелёного цвета (канал 2 или зона 2). В дежурном режиме кратковременно мигают, в режиме «Пожар» горят постоянно | |
| Масса, кг, не более | От 1,2 до 5,2 в зависимости от длины кабельных термодатчиков | |
|

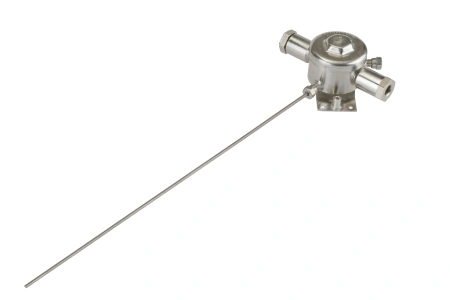

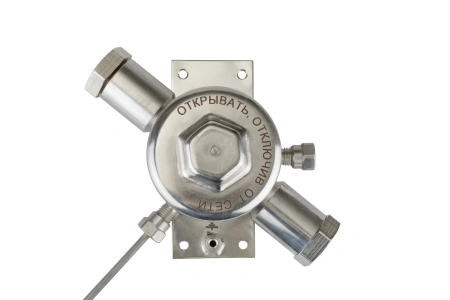

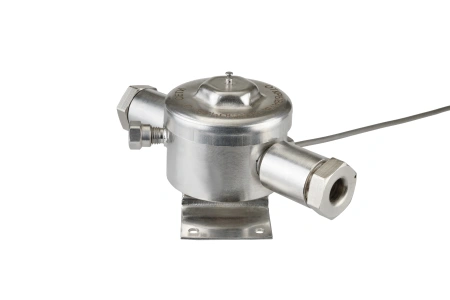

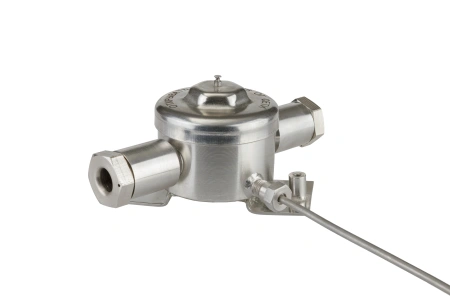

Внешний вид |
Обозначение | Расшифровка |
|
К |
- для открытой прокладки кабеля |
 |
Т (или ТG3/4 |
- для прокладки кабеля в трубе с присоединительной резьбой G3/4-ВТ
|
|
ТG1/2 |
- для прокладки кабеля в трубе с присоединительной резьбой G1/2-В |
|
Б | - под бронированный кабель |
|
БСЗ | - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм |
|
МG1/2 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 |
|
|
МG3/4
|
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) |
|
М20 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 |
|
|
М25 |
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 |
|
З-М20 или З-М25, или З-М27 |
- резьбовые заглушки М20х1,5 или М25х1,5, или М27х2 соответственно |
|
Внешний вид |
Рисунки | Обозначение | Расшифровка |
|
Рис. и Рис.2 | КМЧ 908.2784.01.000 | - Комплект монтажных частей 908.2784.01.000 для монтажа кабельного термодатчика извещателей ИП102-1В2 |
