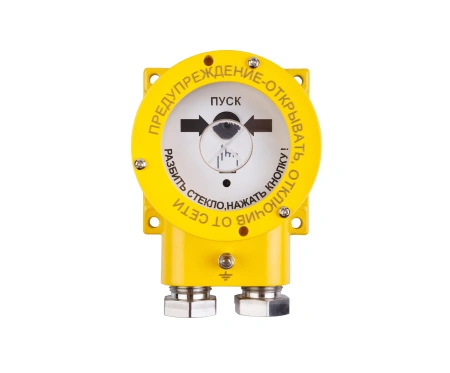

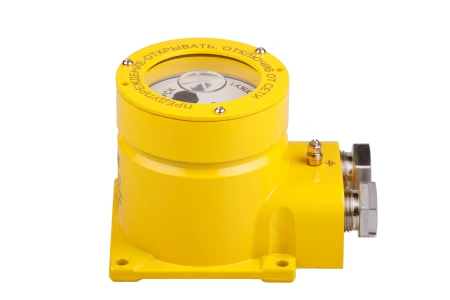

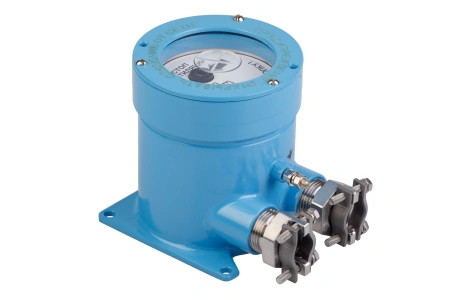

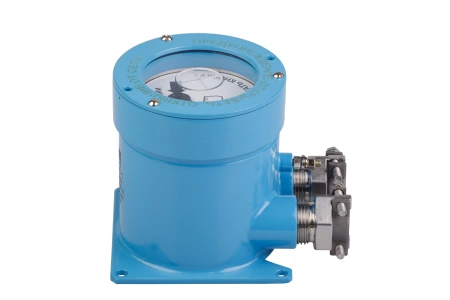

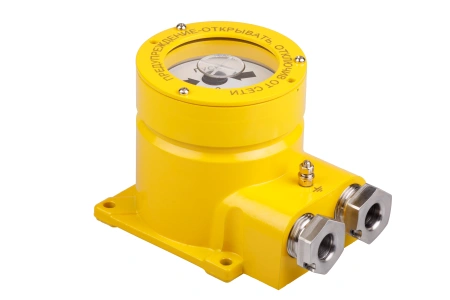

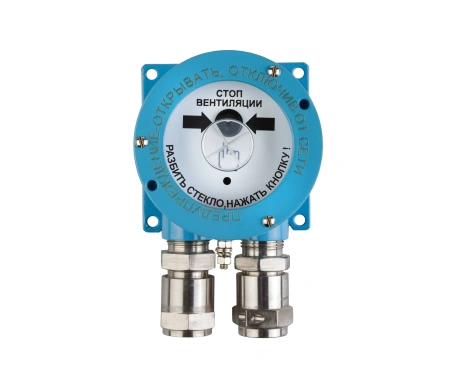

Устройство дистанционного пуска ЕхУДП-1-R3
Предназначено для ручного включения исполнительных устройств в системах охранно-пожарной сигнализации и противопожарной защиты , работающих по протоколу R3.Ключевые характеристики и особенности:
- Ручное включение УДП осуществляется в два действия (разбить стекло, нажать кнопку).
- УДП предназначено для работы с прибором ППКОПУ 011249-2-1 "Рубеж-2ОП" с протоколом R3.
- Питание и информационный обмен извещателя осуществляются по адресной линии. Подключение к ППКОПУ 011249-2-1 - без учёта полярности.
- В системе УДП занимает один адрес.
- Световая индикация - один светодиод зеленого цвета. Режимы индикации:
• мигание один раз в (4-5) секунд в дежурном состоянии;
• мигание два раза в секунды в состоянии "Пожар";;
• частое мигание в течение (2-3) секунд в состоянии "Тест" после прикладывания магнита к корпусу.
| Наименование характеристики | Значения | |
|
Питание |
от АЛС |
|
|
Ток потребления от АЛС, мА, не более |
0.2 |
|
| Температура эксплуатации, °С | от минус 60 до 70 | |
| Маркировка взрывозащиты |
1Ех db IIС Т6 Gb |
|
|
Степень защищенности от пыли и воды |
IP67 |
|
|
Диаметр вводимых кабелей, мм |
от 8 до 14 или от 14 до 18 мм |
|
| Габаритные размеры, мм, не более | 120х196х107 | |
| Масса, кг, не более | 3,0 | |
| Внешний вид | Рисунок |
Обозначение |
Расшифровка |
|
Рис.1 - Установка ЕхУДП с козырьком 908.3122 на стене |
Козырек 908.3122 |
При необходимости поставки УДП с защитным козырьком 908.3122, указать в заказе "Козырек в комплекте" |
|
Внешний вид |
Обозначение | Расшифровка |
|
К |
- для открытой прокладки кабеля |
 |
Т (или ТG3/4) |
- для прокладки кабеля в трубе с присоединительной резьбой G3/4-ВТ
|
|
ТG1/2 |
- для прокладки кабеля в трубе с присоединительной резьбой G1/2-В |
|
Б | - под бронированный кабель |
|
БСЗ | - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм |
|
МG1/2 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 |
|
|
МG3/4
|
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) |
|
М20 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 |
|
|
М25 |
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 |
|
З-М20 или З-М25, или З-М27 |
- резьбовые заглушки М20х1,5 или М25х1,5, или М27х2 соответственно |
|
ЕхУДП-1 |
— |
R3 |
— |
А |
— |
Б |
— |
18 | — | Ж | — | ПУСК | — | 5 |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 | 6 | 7 | 8 |
| Поле | Описание |
| 1 |
Наименование (ЕхУДП-1). |
| 2 |
Протокол: R3. |
| 3 |
Материал корпуса: - Н – 12Х18Н10Т; - А – алюминиевый сплав. |
| 4 |
Тип штуцера кабельного ввода: - Т (или Т-G3/4) для прокладки кабеля в трубе с резьбой G3/4-В; - Т-G1/2 для прокладки кабеля в трубе с резьбой G1/2-В, диаметр наружной изоляции кабеля от 8 до 12 мм; - К для открытой прокладки кабеля; - Б под бронированный кабель; - БСЗ под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм; - МG1/2 под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15; - МG3/4 под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20); - М20 под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5; - М25 под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5; - З-М20 резьбовая заглушка вместо кабельного ввода, резьба в корпусе М20х1,5; - З-М25 резьбовая заглушка вместо кабельного ввода, резьба в корпусе М25х1,5; - З-М27 резьбовая заглушка вместо кабельного ввода, резьба в корпусе М27х2. Примечание – при необходимости поставки извещателей с разными кабельными вводами и/или заглушками обозначение писать через плюс, например: К+Б, МG1/2+З-М20 или Т+БСЗ. |
| 5 |
Диаметр подключаемых кабелей: - без обозначения - от 8 до 14 мм; - 18 для кабелей диаметром от 14 до 18 мм (со снятой броней, по поясной изоляции). |
| 6 |
Цвет корпуса по заказу (кроме красного): Ж –жёлтый, О – оранжевый, З – зелёный, С – синий, Ч – чёрный. |
| 7 |
Надпись на лицевой панели по заказу (например): ПУСК или ПУСК ПОЖАРОТУШЕНИЯ. |
| 8 | Гарантийный срок: по умолчанию 3 года, 5 - 5 лет. |
