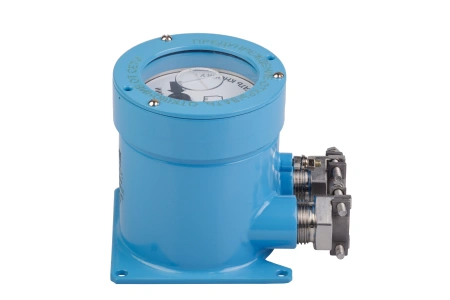

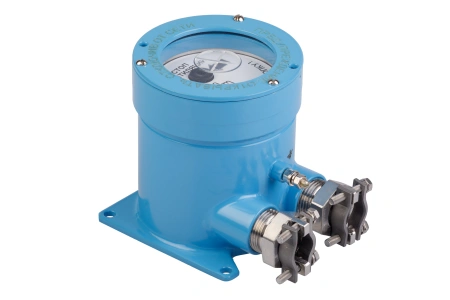

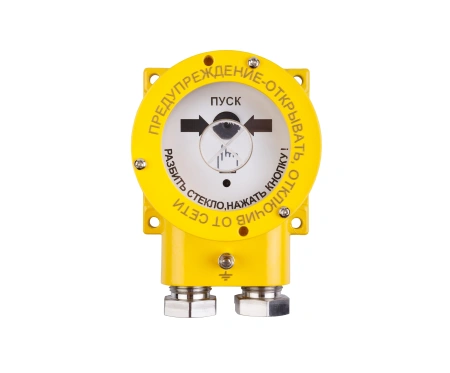

Устройство дистанционного пуска ЕхУДП
Предназначен для непрерывной круглосуточной работы (обеспечение возможности передачи в шлейф пожарной сигнализации тревожного извещения при включении приводного элемента) в системах пожарной сигнализации и пожаротушения.Ключевые характеристики и особенности:
— Адресное устройство дистанционного пуска ЕхУДП-1-АДР-RS предназначено для работы с ППК по интерфейсу RS485 (протокол MODBUS(RTU). Подключение в сеть – по четырёхпроводной линии— Адресное устройство дистанционного пуска ЕхУДП-1-АДР-DPLS предназначено для работы с контроллером С2000-КДЛ компании БОЛИД.
— Адресное устройство дистанционного пуска ЕхУДП-1-АДР-ALS и ЕхУДП-1-R3 предназначено для работы под управлением приемно-контрольного прибора «R3-Рубеж-2ОП» или прибора «Рубеж-2ОП» по протоколу R3.
— Устройство дистанционного пуска поставляется исполнении с механическим контактом
— В дежурном режиме кратковременно мигает встроенный светодиод зеленого цвета, а в режиме ПУСК горит постоянно
— Выпускается в корпусе из коррозионностойкой стали и алюминиевого сплава
| Наименование модели | Способ включения приводного элемента |
Цвет корпуса |
Адресные модели |
|
ЕхУДП-1 |
Разбить стекло, нажать кнопку | по заказу (кроме красного) | + |
|
ЕхУДП-2 |
- |
| Наименование характеристики | Значения | |
| Температура эксплуатации, °С | от минус 60 до 70 | |
| Маркировка взрывозащиты |
1Ех db IIС Т6 Gb |
|
| Сейсмостойкость | 9 баллов по MSK-64 | |
| Внешние подключения | к клеммам на плате | |
| Сечение подключаемых проводов, мм2 | от 0,5 до 2,5 | |
|
Количество кабельных вводов (резьбовых заглушек) |
2 |
|
|
Диаметр вводимых кабелей, мм |
от 8 до 14 или от 14 до 18 мм |
|
| Габаритные размеры, мм, не более | 120х196х107 | |
| Масса, кг, не более | 3,0 | |
| Внешний вид | Рисунок |
Обозначение |
Расшифровка |
|
Рис.1 - Установка ЕхУДП с козырьком 908.3122 на стене |
Козырек 908.3122 |
При необходимости поставки УДП с защитным козырьком 908.3122, указать в заказе "Козырек в комплекте" |
|
Внешний вид |
Обозначение | Расшифровка |
|
К |
- для открытой прокладки кабеля |
 |
Т (или ТG3/4) |
- для прокладки кабеля в трубе с присоединительной резьбой G3/4-ВТ
|
|
ТG1/2 |
- для прокладки кабеля в трубе с присоединительной резьбой G1/2-В |
|
Б | - под бронированный кабель |
|
БСЗ | - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм |
|
МG1/2 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 |
|
|
МG3/4
|
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) |
|
М20 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 |
|
|
М25 |
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 |
|
З-М20 или З-М25, или З-М27 |
- резьбовые заглушки М20х1,5 или М25х1,5, или М27х2 соответственно |
