ЕхИП535-1В
Извещатель пожарный ручной взрывозащищенный ЕхИП535-1В
Предназначен для непрерывной круглосуточной работы (обеспечение возможности передачи в шлейф пожарной сигнализации тревожного извещения при включении приводного элемента) в системах пожарной сигнализации и пожаротушения.Ключевые характеристики и особенности:
— Адресный извещатель ЕхИП535-1В-АДР-RS работает по интерфейсу RS485 (протокол MODBUS(RTU). Подключение в сеть – по четырёхпроводной линии.— Адресный извещатель ЕхИП535-1В-АДР-DPLS предназначен для работы с контроллером С2000-КДЛ компании БОЛИД
— Адресный извещатель ЕхИП535-1В-АДР-ALS и ЕхИП535-1В-R3 предназначен для работы под управлением приемно-контрольного прибора «R3-Рубеж-2ОП» или прибора «Рубеж-2ОП» по протоколу R3.
— В дежурном режиме кратковременно мигает встроенный светодиод красного цвета, а в режиме ПОЖАР горит постоянно
— Выпускается в корпусе из коррозионностойкой стали и алюминиевого сплава
Наименование модели | Класс* по ГОСТ Р 53325-2012 | Способ включения приводного элемента | Степень защищенности от пыли и воды |

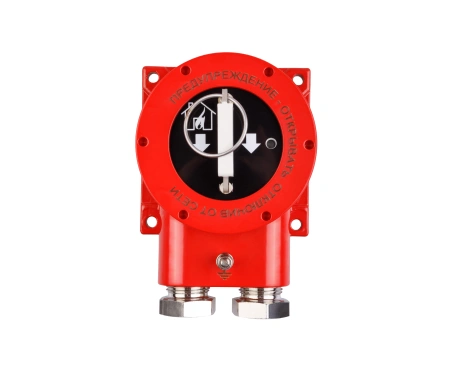

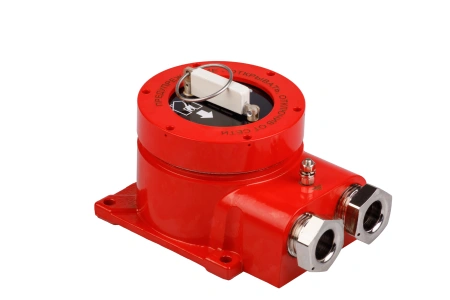

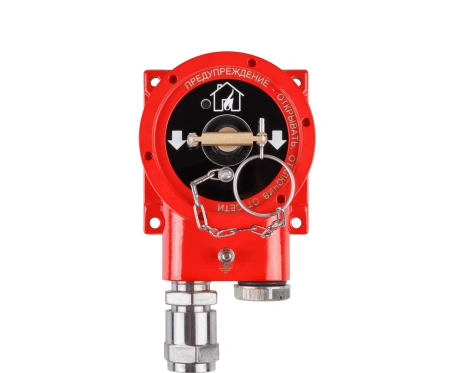

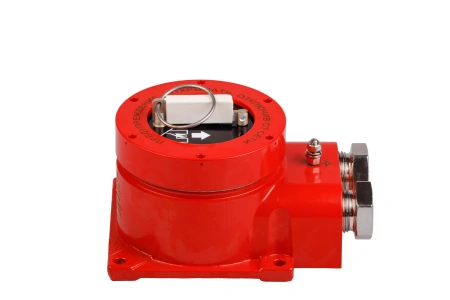

ЕхИП535-1В | А | Выдернуть чеку | IP66 |

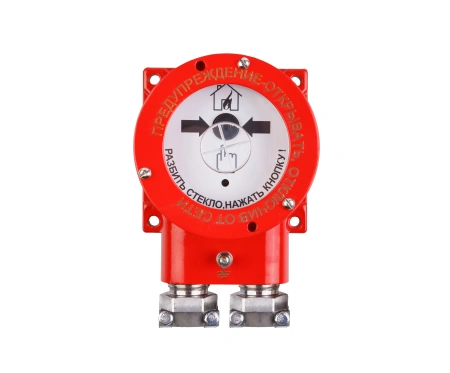

ЕхИП535-1В | В | Разбить стекло, нажать кнопку | IP67 |
Наименование характеристики | Значения | |
Температура эксплуатации, °С | от минус 60 до 70 | |
Маркировка взрывозащиты |
1Ех db IIС Т6 Gb |
|
Сейсмостойкость | 9 баллов по MSK-64 | |
Внешние подключения | к клеммам на плате | |
Сечение подключаемых проводов, мм2 | от 0,5 до 2,5 | |
Количество кабельных вводов (резьбовых заглушек) |
2 |
|
Диаметр вводимых кабелей, мм |
от 8 до 14 или от 14 до 18 мм |
|
Габаритные размеры, мм, не более | 120х196х107 | |
Масса, кг, не более | 3,0 |
Внешний вид | Рисунок |
Обозначение |
Расшифровка |

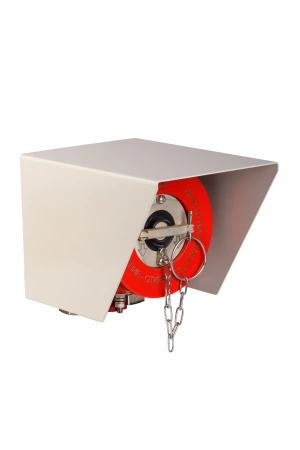

Рис.1 - Установка извещателя ЕхИП535-1В с козырьком 908.3122 на стене | Козырек 908.3122 | При необходимости поставки извещателя с защитным козырьком 908.3122, указать в заказе "Козырек в комплекте" |
Внешний вид |
Обозначение | Расшифровка |
К |

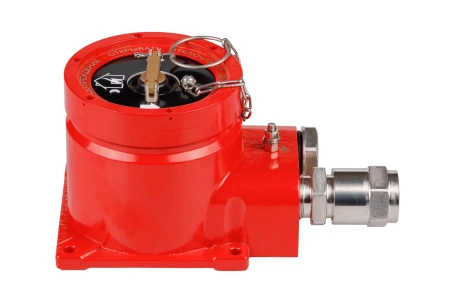

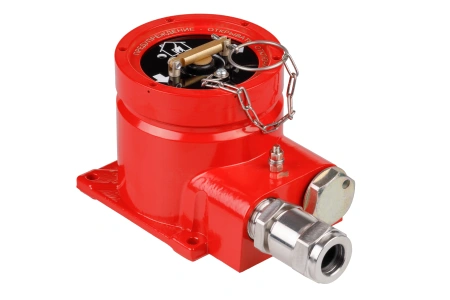

- для открытой прокладки кабеля |
|
|
Т (или ТG3/4) |
- для прокладки кабеля в трубе с присоединительной резьбой G3/4-ВТ
|
ТG1/2 |
- для прокладки кабеля в трубе с присоединительной резьбой G1/2-В | |

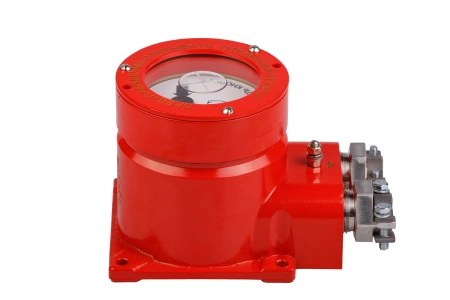

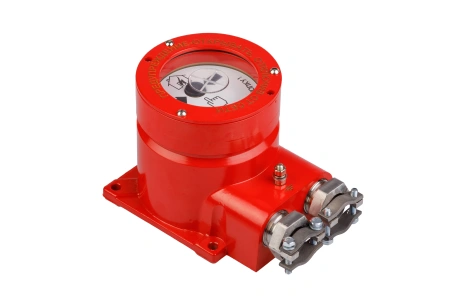

Б | - под бронированный кабель | |
БСЗ | - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм | |
МG1/2 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 | |
|
МG3/4
|
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) |
М20 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 | |
М25 |
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5 | |
З-М20 или З-М25, или З-М27 |
- резьбовые заглушки М20х1,5 или М25х1,5, или М27х2 соответственно |
