ЕхИО102-1В
Подробности
4 402 ₽
Нет в наличии
Приведённые цены и характеристики товаров носят исключительно информационный характер и не являются публичной офертой.
В корзину
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
Маркировка взрывозащиты
—
1Ех db IIC T6 Gb - Модель 01,02; 1Ех db IIC T4 Gb - Модель 03
Степень защиты от воды и пыли
—
IP66
Температура эксплуатации, °С
—
от минус 60 до плюс 70 - Модель 01,02; от минус 60 до плюс 120 - Модель 03
Материал корпуса
—
коррозионностойкая сталь 12Х18Н10Т
Количество кабельных вводов в корпусе/ диаметр вводимых кабелей, мм
—
1/ от 0,05 до 2,5
Сейсмостойкость
—
9 баллов по MSK-64
Все характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Извещатель охранно-пожарный точечный магнитоконтактный взрывозащищённый ЕхИО102-1В
Извещатель ЕхИО102-1В моделей 01, 02, 03, 05, 06 предназначен для работы в системах охранной сигнализации и системах автоматического пожаротушения для контроля положения перемещающихся частей конструкций и механизмов.Извещатель предназначен для работ во взрывоопасных зонах 1 и 2 классов.
Ключевые характеристики и особенности:

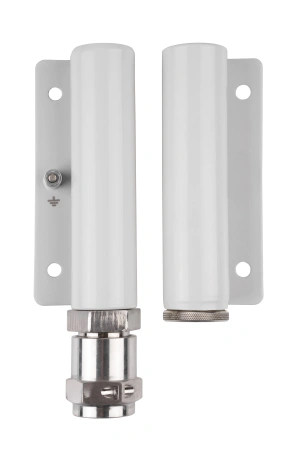

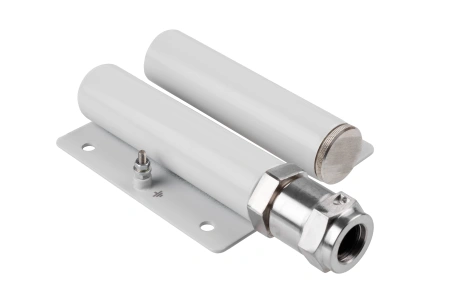

- Извещатели моделей -01,-02,-05,-06 состоят из двух блоков –датчика и магнита, расположенных в разных корпусах. Переключение контактов происходит при взаимном приближении и отдалении друг от друга
- Извещатель модели -03 моноблочен и срабатывает при приближении металлических конструкций из магнитопроводящих материалов
- Оболочки извещателей моделей -01,-02, -03 и -05 выполнены из нержавеющей стали, а модели -06 – из алюминиевого сплава
- Извещатели моделей -01,-02,-03 поставляются с одним кабельным вводом, а моделей -05 и -06 – с двумя кабельными вводами
- Извещатели моделей -01,-02, -03, -05, -06 являются неадресными приборами, могут поставляться с индексом Р с расширенным до +120°С верхним пределом температуры эксплуатации
- Извещатели моделей -02, -03, -05, -06 поставляются с контактом на перключение, а модели -01 – с контактом на замыкание
- Извещатели моделей -05-ALS, -06-ALS являются адресными приборами с установленной адресной меткой АМ-1-R3 ООО Рубеж
- Извещатели моделей -05-DPLS, -06-DPLS являются адресными приборами с установленным адресным расширителем С2000 АР2 исп.03 АО НВП Болид
- Вид взрывозащиты извещателей «взрывонепроницаемая оболочка». Извещатели ЕхИО102-1В без индекса Р имеют маркировку взрывозащиты 1Ех db IIC T6 Gb Х, ЕхИО102-1В с индексом Р 1Ех db IIC T4 Gb Х, где знак «Х» означает, что ремонт взрывонепроницаемых соединений не допускается
| Наименование характеристики | Модели ЕхИО102-1В и их значения | |||||
| 01 | Р-01 | 02 | Р-02 | 03 | Р-03 | |
| Контакт | Нормально разомкнутый | На переключение | ||||
| Коммутируемые напряжения, В перем. / пост. | До 250 |
до 200 пост/ до 220 перем. |
до 125 | |||
| Диапазон коммутируемых токов, А | 0,1÷ 3,0 перем. / пост. |
0,05÷1,00 перем. / пост. |
0,05÷1,00 пост. 0,05÷0,25 перем. |
|||
| Вид нагрузки | Актив./индук. | |||||
| Коммутируемая мощность, Вт, не более | 250 | 30 | 7,5 перем., 30 пост. | |||
| Сопротивление замкнутых контактов, Ом | 0,1 | 0,15 | 0,5 | |||
| Сопротивление разом-кнутых контактов, МОм | 10 | |||||
| Расстояние сраба-тывания/отпускания, мм | От 68 до 80/от 100 до120 | От 65 до 75/от 80 до105 | От 55 до 75/от 75 до 100 | От 1,5 до 3,5/от 3,5 до 15 | ||
| Маркировка взрывозащиты | 1Ех db IIC T6 Gb | 1Ех db IIC T4 Gb | 1Ех db IIC T6 Gb | 1Ех db IIC T4 Gb | 1Ех db IIC T6 Gb | 1Ех db IIC T4 Gb |
| Температура эксплуатации, °С | От минус 60 до плюс 70 |
От минус 60 до плюс 120 |
От минус 60 до плюс 70 | От минус 60 до плюс 120 | От минус 60 до плюс 70 | От минус 60 до плюс 120 |
| Количество кабельных вводов, сечение жил под-ключаемых проводов, мм2 | 1/ от 0,05 до 2,5 | |||||
| Масса, кг, не более | 1,35 | 0,6 | ||||
| Степень защищенности от пыли и воды | IP66 | |||||
| Сейсмостойкость | 9 баллов по MSK-64 | |||||
| Материал корпуса | Коррозионностойкая сталь 12Х18Н10Т | |||||
|

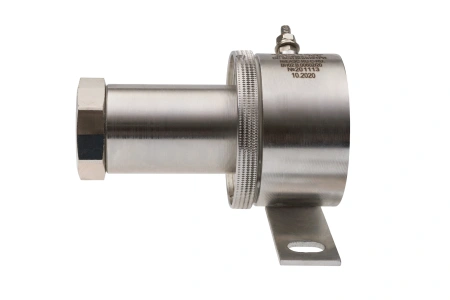

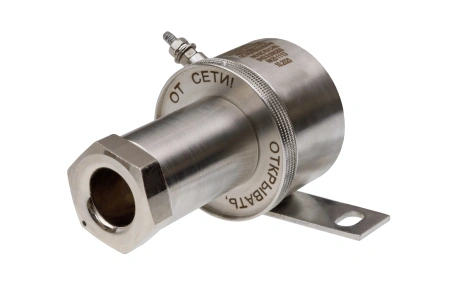

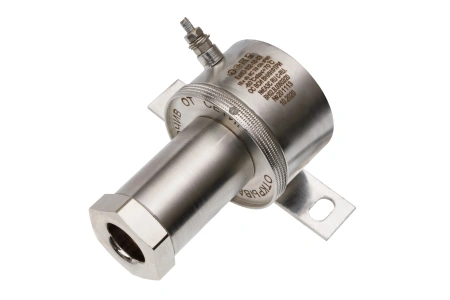

Внешний вид |
Обозначение | Расшифровка |
|
К |
- для открытой прокладки кабеля |
![]() |
Т (или ТG3/4) |
- для прокладки кабеля в трубе с присоединительной резьбой G3/4-ВТ
|
|
ТG1/2 |
- для прокладки кабеля в трубе с присоединительной резьбой G1/2-В |
|
Б | - под бронированный кабель |
|
БСЗ | - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм |
|
МG1/2 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 |
|
М20 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 |
