ИП212–1В-R3
Подробности
Нет в наличии
Самовывоз сегодня - бесплатно
Доставка завтра - 390 ₽
Доставка завтра - 390 ₽
Характеристики
Маркировка взрывозащиты
—
1Еx db [ia] IIB T6 Gb Х
Степень защиты от воды и пыли
—
IP31/IP54
Принцип действия
—
оптико-электронный точечный
Чувствительность, дБ\м при температуре окружающей среды
—
от минус 20 до плюс 50 – от 0,05 до 0,20; плюс 50 плюс 85 – от 0,2 до 0,6
Напряжение питания, В
—
постоянное или знакопеременное с длительностью обратного напряжения до 0,1 с периодом повторения не менее 0,7 с – от 11,5 до 28,0 - для неадресного; от 18 до 36 В - для адресного
Световая индикация (светодиод красного цвета) дежурный режим/режим ПОЖАР
—
кратковременное мигание с периодом 3…4 с/постоянное свечение - для неадресного; кратковременное мигание с периодом 3…4 с/мигание 1 раз в секунду - для адресного
Все характеристики
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

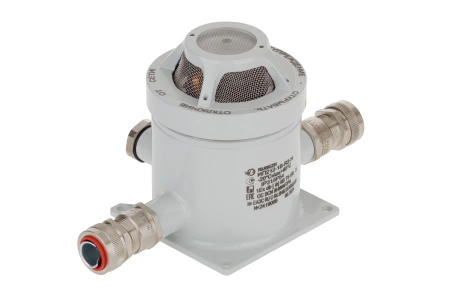

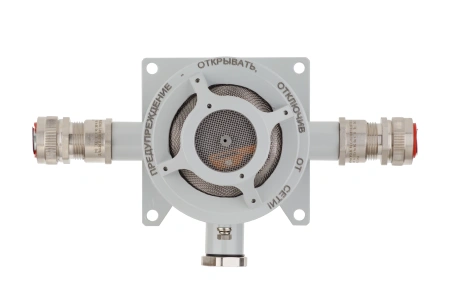

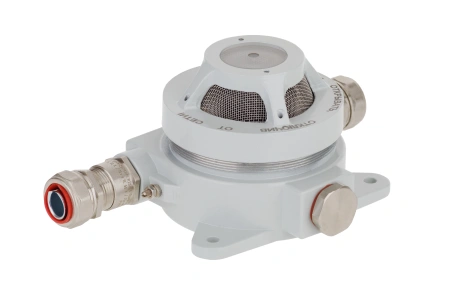

Извещатель пожарный дымовой точечный взрывозащищенный ИП212–1В-R3
Предназначен для обнаружения загораний, сопровождающихся появлением дыма или продуктов горения малой концентрации в закрытых помещениях зданий и сооружений, и передачи сигнала «Пожар», а также информации о своем техническом состоянии в приемно-контрольный прибор Рубеж по протоколу R3.Извещатель ИП212-1В-R3 выполняет следующие функции:
• измерение концентрации дыма;
• обработку по специальным алгоритмам результатов измерений и передачу сигнала «Пожар» в приемно-контрольный прибор;
• индикацию режима работы извещателя;
• автоматическую компенсацию запыленности дымовой камеры;
• тестирование работоспособности с помощью магнита.
Ключевые характеристики и особенности:
- Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС. Извещатель не реагирует на изменение влажности, на наличие пламени, естественного или искусственного света.
- В системе извещатель занимает один адрес.
- Каждый герметизированный взрывонепроницаемый кабельный ввод позволяет ввести в корпус кабель с наружным диаметром от 8 до 12 мм.
- Извещатели могут быть применены во взрывоопасных зонах и помещениях 1 и 2 классов. Маркировка взрывозащиты извещателей – 1Ех db [ib] ІІВ Т6 Gb Х, где знак ″Х″ означает особые условия эксплуатации, а именно запрещаются механические воздействия (удары, смятия) на сетку крышки извещателей величиной более, чем 0,9 Дж.
- Извещатели поставляются с двумя кабельными вводами различных исполнений: для присоединения бронированного кабеля (Б или БСЗ), для открытой прокладки присоединяемого кабеля (К), для прокладки кабеля в трубе с присоединительной резьбой G1/2-В (Т-G1/2) и G3/4-В (Т-G3/4), для прокладки кабеля в металлорукаве (М20, МG1/2или МG3/4); или с резьбовыми заглушками. В комплект каждого кабельного ввода входят резиновые уплотнения кабелей с диаметрами по поясной изоляции от 8 до 10 мм и от 10 до 12 мм.
- Извещатель ИП212-1В-R3 выпускается в различных исполнениях, отличающихся материалом корпуса, кабельными вводами, гарантийным сроком. Возможные варианты исполнения приведены в разделе "Форма заказа".
| Наименование характеристики | Значение | |
|
Питание |
от АЛС |
|
|
Ток потребления от АЛС, мА, не более |
0.35 |
|
| Маркировка взрывозащиты | 1Еx db [ia] IIB T6 Gb Х | |
| Степень защищенности от пыли и воды | IP31/IP54 | |
|
Средний срок службы, лет |
10 | |
| Масса, кг, не более |
С индексом (А) |
2,0 |
|
С индексом (Н) |
3,5 | |
| Габаритные размеры, мм, не более: (ширина х длина х высота) |
С индексом (А) |
120 х 190 х 110 |
|
С индексом (Н) |
155 х 170 х 160 | |
|
Внешний вид |
Обозначение | Расшифровка |
|
К |
- для открытой прокладки кабеля |
 |
Т (или ТG3/4 |
- для прокладки кабеля в трубе с присоединительной резьбой G3/4-ВТ
|
|
ТG1/2 |
- для прокладки кабеля в трубе с присоединительной резьбой G1/2-В |
|
Б | - под бронированный кабель |
|
БСЗ | - под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм |
|
МG1/2 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15 |
|
|
МG3/4
|
- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20) |
|
М20 | - под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5 |
|
З-М20 |
- резьбовая заглушка М20х1,5 |
|
ИП212-1В |
— |
R3 |
— |
Н |
— |
М20 | — | 5 |
| 1 |
|
2 |
|
3 |
|
4 | 5 |
| Поле | Описание |
| 1 |
Наименование (ИП212-1В). |
| 2 |
Протокол: R3. |
| 3 |
Материал корпуса: - Н – 12Х18Н10Т; - А – алюминиевый сплав. |
| 4 |
Тип штуцера кабельного ввода: - Т (или Т-G3/4) для прокладки кабеля в трубе с резьбой G3/4-В; - Т-G1/2 для прокладки кабеля в трубе с резьбой G1/2-В, диаметр наружной изоляции кабеля от 8 до 12 мм; - К для открытой прокладки кабеля; - Б под бронированный кабель; - БСЗ под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм; - МG1/2 под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15; - МG3/4 под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20); - М20 под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5; - З-М20 резьбовая заглушка вместо кабельного ввода, резьба в корпусе М20х1,5. Примечание – при необходимости поставки извещателей с разными кабельными вводами и/или заглушками обозначение писать через плюс, например: К+Б, МG1/2+З-М20 или Т+БСЗ. |
| 5 | Гарантийный срок: по умолчанию 3 года, 5 - 5 лет. |
