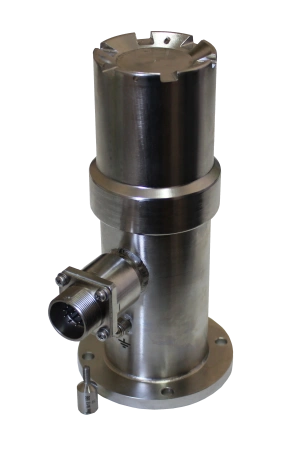

Указатель положения ДУ-ЛП-МГ
Предназначен для определения положения в пространстве подвижных органов различных объектов в тяжелых условиях эксплуатации (под воздействием давления и температуры, в частности положений запорных органов трубопроводной арматуры), конечных и промежуточных положений подвижных частей механизмов при выполнении различных технологических процессов в угольной, машиностроительной, нефтехимической, газовой и других промышленностях.
В зависимости от решаемой Потребителем задачи Указатель положения может изготавливаться и комплектоваться:
- с различными исполнениями крепления на базовой поверхности объекта;
- с различными типами кабельных вводовВ зависимости от решаемой Потребителем задачи Указатель положения может изготавливаться и комплектоваться:
- с различными исполнениями крепления на базовой поверхности объекта;
|
Наименование характеристики |
Значение |
| Температура эксплуатации окружающей среды, °С | - 60…+ 80 |
|
Диапазон контроля, мм |
общий — 0…50 точек Х1, Х2 — 0…25 точек Х3, Х4 — 25…50 |
| Точки контроля, настраиваемые при изготовлении, мм | Х1, Х2, Х3, Х4 |
| Диапазон настройки каждой точки контроля Потребителем (Х1, Х2, Х3, Х4), мм | ± 12,5 |
|
Средняя величина зоны срабатывания чувствительного элемента (геркона) при прямом и обратном движении штока, мм, и температуре: |
-60°С — 14 +25°С — 13 +150°С — 14 |
|
Повторяемость точек срабатывания чувствительного элемента (геркона), мм, не более, и температуре: |
-60°С — 0,5 +25°С — 0,5 +150°С — 0,5 |
| Вариация чувствительного элемента (геркона) при реверсивном движении подвижной детали объекта , мм, не более, и температуре: |
-60°С — 2 +25°С — 2 +150°С — 2 |
|
Наименование характеристики |
Значение |
| Диапазон коммутируемых напряжений (перем. / пост.), В | 0,01…100 |
| Диапазон коммутируемых токов (перем. / пост.), А | 0,005…0,5 |
| Вид нагрузки | актив. / индук. |
| Коммутируемая мощность, Вт, не более | 10 |
| Сопротивление замкнутых контактов, Ом | 0,14 |
| Сопротивление разомкнутых контактов, МОм | 10 |
|
Число циклов срабатываний чувствительного элемента (геркона), при максимальной мощности и температуре, не менее: |
+25°С — 106 +150°С — 104 |
| Время срабатывания контактов чувствительного элемента (геркона), мс, не более | 1 |
| Время отпускания контактов чувствительного элемента (геркона , мс, не более | 0,4 |
