ТСП/1-6099

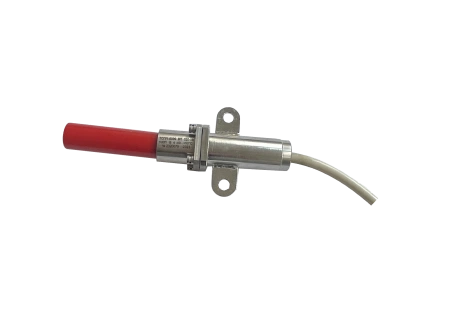

Термометр сопротивления ТСП/1-6099
Для измерения температуры воздуха с содержанием паров бензина, керосина или топлива, а также морской воды и ее растворов с компонентами топлива.
| Наименование характеристики | Значение | ||
|
Диапазон измеряемых температур, °С |
от минус 40 до +50 | ||
|
НСХ |
46П, 50П, 100П |
||
|
Класс допуска |
В |
||
|
Степень защиты от пыли и воды: |
IP54 |
||
Габаритный чертеж
• Габаритный чертеж термометров ТСП/1-6099
Исполнения
• Таблица В.1 – Таблица исполнений термометров ТСП/1-6099
Термометр сопротивления ТСП/1-6099, конструктивного исполнения по рисунку В.1, с номинальной статической характеристикой (НСХ) преобразования 50П, классом допуска В, с приемкой представителем заказчика, с монтажной длиной кабеля 10 м, со схемой соединения выводных проводников 4:
• Термометр сопротивления ТСП/1-6099 ВП 020-00 L = 10 м ЮВМА.400520.008 ТУ
То же, изготовленного под техническим надзором Российского Морского Регистра Судоходства:
• Термометр сопротивления ТСП/1-6099 МР 020-00 L = 10 м ЮВМА.400520.008 ТУ
То же, изготовленного с приемкой ОТК общепромышленного исполнения:
• Термометр сопротивления ТСП/1-6099 020-00 L = 10 м ЮВМА.400520.008 ТУ
То же, с приемкой представителем заказчика, со схемой соединения 3:
• Термометр сопротивления ТСП/1-6099 ВП 020-00 Сх. 3 L = 10 м ЮВМА.400520.008 ТУ
• Габаритный чертеж термометров ТСП/1-6099
Исполнения
• Таблица В.1 – Таблица исполнений термометров ТСП/1-6099
Термометр сопротивления ТСП/1-6099, конструктивного исполнения по рисунку В.1, с номинальной статической характеристикой (НСХ) преобразования 50П, классом допуска В, с приемкой представителем заказчика, с монтажной длиной кабеля 10 м, со схемой соединения выводных проводников 4:
• Термометр сопротивления ТСП/1-6099 ВП 020-00 L = 10 м ЮВМА.400520.008 ТУ
То же, изготовленного под техническим надзором Российского Морского Регистра Судоходства:
• Термометр сопротивления ТСП/1-6099 МР 020-00 L = 10 м ЮВМА.400520.008 ТУ
То же, изготовленного с приемкой ОТК общепромышленного исполнения:
• Термометр сопротивления ТСП/1-6099 020-00 L = 10 м ЮВМА.400520.008 ТУ
То же, с приемкой представителем заказчика, со схемой соединения 3:
• Термометр сопротивления ТСП/1-6099 ВП 020-00 Сх. 3 L = 10 м ЮВМА.400520.008 ТУ
Руководство по эксплуатации
309,4 кб
