ТСП/1-8050

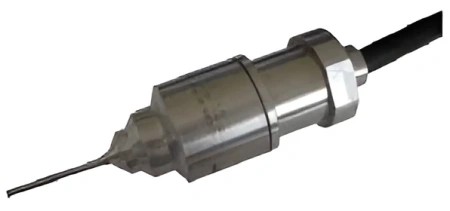

Термопреобразователь сопротивления платиновый ТСП/1-8050
Для измерения температуры воздуха с примесями паров бензина и керосина, морской воды
| Наименование характеристики | Значение | ||
|
Диапазон измеряемых температур, °С |
от минус 40 до +40 |
||
|
НСХ |
46П, 50П, 100П |
||
|
Класс допуска |
В |
||
|
Степень защиты от пыли и воды: |
IP54 |
||
Габаритный чертеж
• Габаритный чертеж термопреобразователей ТСП/1-8050
Исполнения
• Таблица В.1 –Таблица исполнений термопреобразователей
Термопреобразователь ТСП/1-8050, с номинальной статической характеристикой (НСХ) преобразования 50П, классом допуска В, с приемкой представителем заказчика, в корпусе из стали 12Х18Н10Т, с кабелем КВДГ-250 с монтажной длиной кабеля 50 м, со схемой соединения выводных проводников 4
• Термопреобазователь ТСП/1-8050 ВП 025-02 ЮВМА.400520.007 ТУ
То же, изготовленного под техническим надзором Российского Морского Регистра Судоходства:
• Термопреобазователь ТСП/1-8050 МР 025-02 ЮВМА.400520.007 ТУ
То же, изготовленного с приемкой ОТК общепромышленного исполнения:
• Термопреобазователь ТСП/1-8050 025-02 ЮВМА.400520.007 ТУ
То же, с кабелем длиной 10 м, схемой соединений 3 по ГОСТ 6651:
• Термопреобазователь ТСП/1-8050 025-02 / 10 м / Схема 3 ЮВМА.400520.007 ТУ
• Габаритный чертеж термопреобразователей ТСП/1-8050
Исполнения
• Таблица В.1 –Таблица исполнений термопреобразователей
Термопреобразователь ТСП/1-8050, с номинальной статической характеристикой (НСХ) преобразования 50П, классом допуска В, с приемкой представителем заказчика, в корпусе из стали 12Х18Н10Т, с кабелем КВДГ-250 с монтажной длиной кабеля 50 м, со схемой соединения выводных проводников 4
• Термопреобазователь ТСП/1-8050 ВП 025-02 ЮВМА.400520.007 ТУ
То же, изготовленного под техническим надзором Российского Морского Регистра Судоходства:
• Термопреобазователь ТСП/1-8050 МР 025-02 ЮВМА.400520.007 ТУ
То же, изготовленного с приемкой ОТК общепромышленного исполнения:
• Термопреобазователь ТСП/1-8050 025-02 ЮВМА.400520.007 ТУ
То же, с кабелем длиной 10 м, схемой соединений 3 по ГОСТ 6651:
• Термопреобазователь ТСП/1-8050 025-02 / 10 м / Схема 3 ЮВМА.400520.007 ТУ
Руководство по эксплуатации
226,3 кб
