ТСП/1-8040 и ТСМ/1-8040

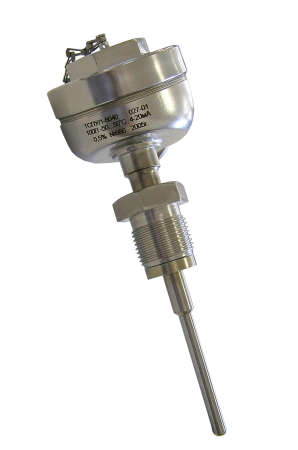

Термопреобразователь сопротивления платиновый и медный ТСМ/1-8040
Предназначены для измерения температуры различных сред корабельных и судовых энергетических установок и систем.
| Наименование характеристики | Значение | ||
|
ТСП/1-8040 |
ТСМ/1-8040 |
||
|
Диапазон измеряемых температур, °С |
от минус 200 до +500°С |
от минус 50 до +150°С |
|
|
НСХ |
50П, 100П, 2х50П, 2х100П |
50М |
|
|
Класс допуска |
В | С | |
| Степень защиты от пыли и воды: |
IP54 |
||
Габаритные чертежи
• Рисунок В.1 – Штуцер подвижный
• Рисунок В.2 – Штуцер неподвижный
• Рисунок В.3 – Штуцер подвижный
• Рисунок В.4 – Штуцер неподвижный
• Рисунок В.6 – Штуцер подвижный
• Рисунок В.7 – Штуцер подвижный
• Рисунок В.8 – Штуцер неподвижный
Термопреобразователь сопротивления платиновый ТСП/1-8040, конструктивного исполнения по рисунку В.2, с длиной монтажной части 320 мм, с защитной арматурой, изготовленной из стали 08Х18Н10Т, с номинальной статической характеристикой (НСХ) преобразования 50П:
• Термометр сопротивления ТСП/1-8040 ВП 003-61 ЮВМА.400520.001 ТУ
То же, изготовленного под техническим наблюдением Российского морского регистра судоходства:
• Термометр сопротивления ТСП/1-8040 МР 003-61 ЮВМА.400520.001 ТУ
То же, изготовленного с приемкой ОТК общепромышленного исполнения:
• Термометр сопротивления ТСП/1-8040 003-61 ЮВМА.400520.001 ТУ
• Рисунок В.1 – Штуцер подвижный
• Рисунок В.2 – Штуцер неподвижный
• Рисунок В.3 – Штуцер подвижный
• Рисунок В.4 – Штуцер неподвижный
• Рисунок В.6 – Штуцер подвижный
• Рисунок В.7 – Штуцер подвижный
• Рисунок В.8 – Штуцер неподвижный
Исполнения
• Таблица В.1 – Таблица исполнений термопреобразователей ТСП(ТСМ)1-8040.pdfТермопреобразователь сопротивления платиновый ТСП/1-8040, конструктивного исполнения по рисунку В.2, с длиной монтажной части 320 мм, с защитной арматурой, изготовленной из стали 08Х18Н10Т, с номинальной статической характеристикой (НСХ) преобразования 50П:
• Термометр сопротивления ТСП/1-8040 ВП 003-61 ЮВМА.400520.001 ТУ
То же, изготовленного под техническим наблюдением Российского морского регистра судоходства:
• Термометр сопротивления ТСП/1-8040 МР 003-61 ЮВМА.400520.001 ТУ
То же, изготовленного с приемкой ОТК общепромышленного исполнения:
• Термометр сопротивления ТСП/1-8040 003-61 ЮВМА.400520.001 ТУ
