РТ2К

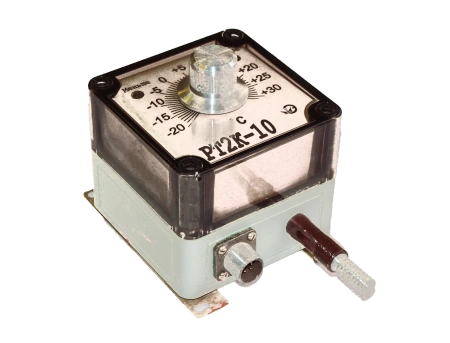

Регулятор температуры РТ2К
Конструктивные особенности:
- Регуляторы выпускаются в следующих исполнениях:
• Общепромышленное - Регуляторы температуры РТ2К конструктивно состоят из первичного преобразователя температуры и закрепленного на корпусе электронного блока.
- В качестве первичного преобразователя температуры используется медный резистор с номинальной статической характеристикой 50 М по ГОСТ 6651-2009, помещенный в защитный чехол из бронзы или дюралюминия
- Индикация состояния температуры объекта, относительно заданного значения осуществляется светодиодами БОЛЬШЕ и МЕНЬШЕ на передней панели
• Исполнение для железнодорожных вагонов (модель РТ2К-в).
| Наименование характеристики | Значение |
|
Предел основной погрешности срабатывания регулирующего устройства, не превышает |
±1°С |
|
Показатель тепловой инерции по ГОСТ 6651-2009, (на воздухе) не более |
3 мин |
|
Характеристика регулирования |
двухпозиционная |
|
Выходной сигнал регулятора |
контакт реле |
|
Ток нагрузки реле, не более |
6А |
|
Напряжение нагрузки реле, не более |
250В |
|
Максимальная коммутируемая мощность реле, не более |
500ВА |
|
Напряжение питания, |
220В, 50Гц |
|
Потребляемая мощность, не более |
5Вт |
|
Масса, не более |
5кг |
|
Модель |
Диапазон регулирования температуры, °С |
Цена деления шкалы, °С |
Выходной сигнал (для моделей с разъёмом) |
|
РТ2К-1 (РТ2К-1в) |
- 40...+10 |
1 |
Замыкание контакта реле при повышении температуры |
|
РТ2К-2 (РТ2К-2в) |
0...+50 |
||
|
РТ2К-3 (РТ2К-3в) |
0...+25 |
||
|
РТ2К-4 (РТ2К-4в) |
25...+50 |
||
|
РТ2К-9 (РТ2К-9в) |
- 20...+30 |
||
|
РТ2К-5 (РТ2К-5в) |
- 40...+10 |
Замыкание контакта реле при понижении температуры |
|
|
РТ2К-6 (РТ2К-6в) |
0...+50 |
||
|
РТ2К-7 (РТ2К-7в) |
0...+25 |
||
|
РТ2К-8 (РТ2К-8в) |
25...+50 |
||
|
РТ2К-10 (РТ2К-10в) |
- 20...+30 |
||
|
Примечание. По требованию заказчика могут быть изготовлены регуляторы с другими диапазонами регулирования. |
|||
|
Модель |
Устойчивость к температуре и влажности, группа по ГОСТ Р 52931-2008 |
Устойчивость к вибрации по ГОСТ Р 52931-2008 |
Устойчивость к пыли и воде по ГОСТ 14254-2015 |
|
|
с разъёмом |
с клеммной колодкой |
|||
|
РТ2К-2, -3, -4, -6, -7, -8 |
В4, но в диапазоне температур от 0 до плюс 50°С |
N1 |
IP54 |
IP20 |
|
РТ2К-1, -5, -9, -10 |
С4 |
|||
|
РТ2К-2в, -3в, -4в, |
В4, но в диапазоне температур от 0 до плюс 50°С |
F3 |
не выпускаются |
|
|
РТ2К-1в, -5в,-9в, -10в |
С4 |
|||
|
Характеристика зоны возврата |
Значение зоны возврата, °С |
Примечание |
|
Нерегулируемая |
2,0±0,5 |
устанавливается по умолчанию |
|
Нерегулируемая |
от 0,5 до 8,0 |
устанавливается по требованию заказчика, может быть симметричной или несимметричной относительно заданной температуры |
|
Регулируемая |
от 0,5 до 8,0 |
на передней панели регулятора устанавливается ручка регулирования зоны возврата в диапазоне температур |
| РТ2К | — | 2 | — | в | — | К | — | зона возврата 4ºС | — | 24В | — | ТУ 4218-164-12150638-2015 |
| 1 | 2 | 3 | 4 |
|
5 |
|
6 | 7 |
|
Поле |
Описание характеристики |
| 1 |
Условное обозначение модели регулятора РТ2К |
| 2 | Условное обозначение диапазона регулирования температуры и состояние контакта выходного реле, по таблице 2 |
| 3 |
Исполнение регулятора: – без индекса – общепромышленное исполнение; – в – регуляторы для применения на ж\д вагонах |
| 4 |
Электрическое подключение регулятора: к – клеммная колодка (переключающиеся контакты реле); р – разъём (контакт реле на замыкание или на размыкание) |
| 5 |
Зона возврата: без обозначения – нерегулируемая 2ºС; зона возврата 4ºС – нерегулируемая зона возврата, при заказе необходимо указать конкретное значение (в диапазоне от 2 до 8 ºС); регулируемая зона возврата – в диапазоне от 2 до 8,0ºС |
| 6 |
Напряжение питания: без обозначения – 220В; 24В – питание постоянным напряжением (24+3) В; |
| 7 |
Обозначение технических условий |
