ТД и ТДС

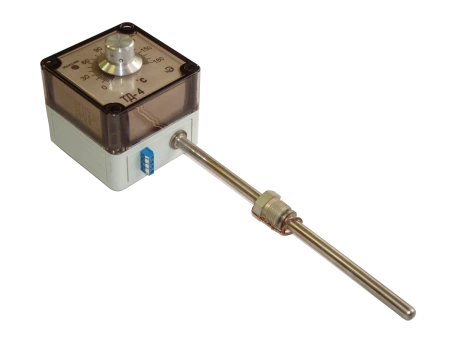

Регулятор температуры ТД и ТДС
Область применения регулятора - различные отрасли промышленности и коммунального хозяйства.
Конструктивные особенности:
- Регуляторы выпускаются в следующих исполнениях:
• модели ТД, ТДС (установка на объекте – на защитную арматуру термопреобразователя); - Электрическое подключение регуляторов осуществляется с помощью клеммной колодки, либо с помощью разъема тира 2РМ14.
- Для моделей с клеммной колодкой выходной сигнал – переключающийся контакт реле
- Для моделей с разъёмом выходной сигнал – нормально-замкнутый, либо нормально-разомкнутый контакт реле
- Индикация состояния температуры объекта, относительно заданного значения осуществляется светодиодами БОЛЬШЕ и МЕНЬШЕ на передней панели
• модели ТД-в, ТДС-в (установка на объекте – на защитную арматуру термопреобразователя, для железнодорожных вагонов);
• модели ТД-д, ТДС-д с выносным термопреобразователем ТСМ(ТСП)/1-1088 (настенный прибор)
Наименование характеристики | Значение |
Зона возврата |
2 °С (по требованию – от 0,5 до 80 °С или регулируемая) |
Показатель тепловой инерции в воде не более, °С |
80 |
Предел основной погрешности срабатывания выходного сигнала не превышает |
±0,5 цены деления шкалы |
Характеристика регулирования |
двухпозиционная |
Выходной сигнал регулятора |
контакт реле |
Ток нагрузки реле, не более |
6А |
Напряжение нагрузки реле, не более |
250В |
Максимальная коммутируемая мощность реле, не более |
500ВА |
Применяемый преобразователь температуры |
термопреобразователь сопротивления с НСХ 50М или 50П по ГОСТ 6651-2009 |
Материал защитной арматуры термопреобразователя |
сталь 12Х18Н10Т |
Возможная длина защитной арматуры, L |
60…3150 мм |
Условное давление защитной арматуры |
10 МПа |
Группа устойчивости к воздействию температуры и влажности окружающего воздуха по ГОСТ Р 52931-2008 |
B2 |
Группа устойчивости к воздействию синусоидальных |
N2 |
Степень защищенности от пыли и воды |
IP – 54 |
Масса корпуса (без термопреобразователя), кг, не более |
ТД – 0,5кг; ТДС – 1,0кг; |
Модель |
Пределы регулирования, °С, |
Цена деления шкалы, °С |
Напряжение питания |
НСХ первичного преобразователя по ГОСТ 6651-2009 |
ТД-1, ТД-1в, ТД-1д |
- 60…+40 |
2,0 |
(24±3) В постоянного тока |
50 М |
ТД-2, ТД-2в, ТД-2д |
0…+100 |
2,0 |
||
ТД-3, ТД-3в, ТД-3д |
50…+150 |
2,0 |
||
ТД-4, ТД-4в, ТД-4д |
0…+180 |
2,5 |
||
ТД-5, ТД-5в, ТД-5д |
100…+180 |
2,0 |
||
ТД-6, ТД-6в, ТД-6д |
0…+50 |
2,0 |
||
ТД-7, ТД-7в, ТД-7д |
0…+300 |
5,0 |
50П |
|
ТД-8, ТД-8в, ТД-8д |
0…+500 |
10,0 |
||
ТДС-1, ТДС-1в, ТДС-1д |
- 60…+40 |
2,0 |
(220±22) В переменного тока |
50М |
ТДС-2, ТДС-2в, ТДС-2д |
0…+100 |
2,0 |
||
ТДС-3, ТДС-3в, ТДС-3д |
50…+150 |
2,0 |
||
ТДС-4, ТДС-4в, ТДС-4д |
0…+180 |
2,5 |
||
ТДС-5, ТДС-5в, ТДС-5д |
100…+180 |
2,0 |
||
ТДС-6, ТДС-6в, ТДС-6д |
0…+50 |
1,0 |
||
ТДС-7, ТДС-7в, ТДС-7д |
0…+300 |
5,0 |
50П |
|
ТДС-8, ТДС-8в, ТДС-8д |
0…+500 |
10,0 |
||
Примечание. По требованию заказчика могут быть изготовлены регуляторы с другими диапазонами регулирования и НСХ. |
ТДС | — | 6 | — | в | — | з | — | 320 | — | Р | — | зона возврата 4 ºС | — | ТУ 4218-164-12150638-2015 |
1 | 2 |
|
3 | 4 | 5 | 6 | 7 | 8 |
Поле |
Описание характеристики |
1 |
Условное обозначение модели регулятора: – ТД – регуляторы с напряжением питания 24В постоянного тока; – ТДС – регуляторы с напряжением питания 220В переменного тока |
2 | Условное обозначение диапазона регулирования температуры по таблице 2 |
3 |
Исполнение регулятора: – без индекса – регуляторы, установка которых осуществляется на защитную арматуру термопреобразователя; – в – регуляторы для применения на ж\д вагонах, установка которых осуществляется на защитную арматуру термопреобразователя; – д – регуляторы с выносным датчиком температуры. |
4 |
Состояние контакта реле для регуляторов с разъёмом: – з – контакт реле замкнут, при температуре меньше заданной; – р – контакт реле замкнут, при температуре больше заданной; |
5 | Длина защитной арматуры, мм (для регулятора исполнения д – длина защитной арматуры термопреобразователя со штуцером ТСМ(ТСП)/1-1088) |
6 |
Электрическое подключение регуляторов: – к – клеммная колодка (переключающиеся контакты реле); – р – разъём (контакт реле на замыкание или на размыкание); |
7 |
зона возврата: – без обозначения – нерегулируемая 2ºС; – зона возврата 4ºС – нерегулируемая зона возврата, при заказе необходимо указать конкретное значение (например, 4ºС); – регулируемая зона возврата – в диапазоне от 0,5 до 8,0ºС |
8 | Обозначение технических условий |
